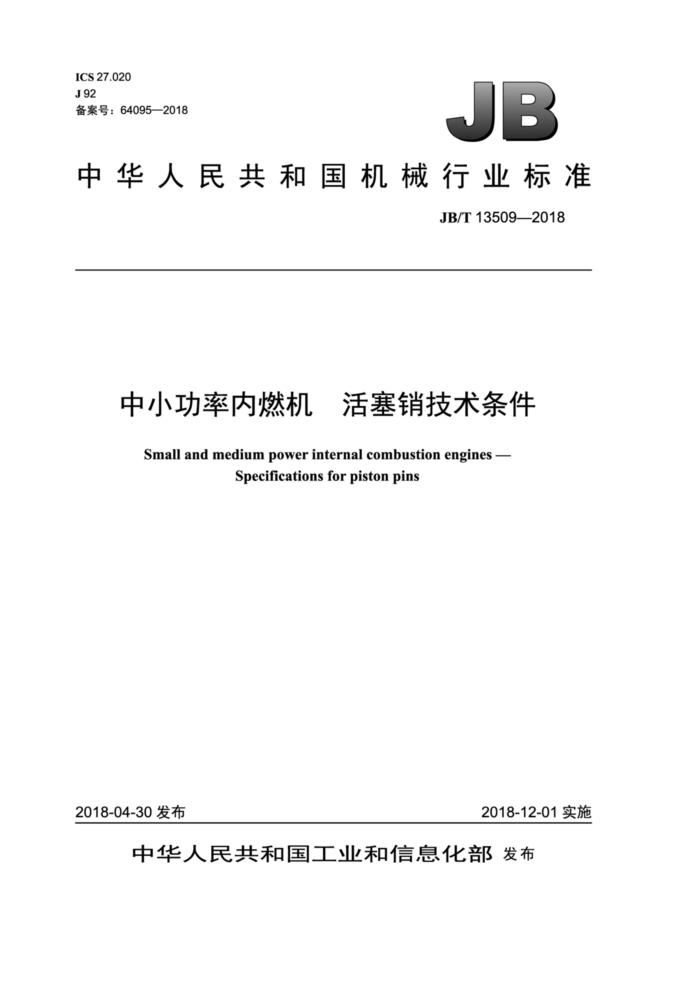

ICS 27.020 J92 备案号：64095—2018
JB
中华人民共和国机械行业标准
JB/T 13509—2018
中小功率内燃机 活塞销技术条件
Small and medium power internal combustion engines -
Specifications for piston pins
2018-04-30 发布
2018-12-01实施
中华人民共和国工业和信息化部 发布 JB/T13509—2018
目 次
前言... 范围 2规范性引用文件 3术语和定义 4符号.. 5技术要求. 5.1总则.. 5.2 材料.. 5.3 表面渗碳 5.4 硬度.. 5.5 金相组织 5.6 表面粗糙度 5.7 尺寸极限偏差和几何公差 5.8 磁粉检测缺陷 5.9 热稳定性 5.10 清洁度. 5.11 材料缺陷、加工及表观缺陷 5.12 表观缺陷 6 检验方法.
III
检验规则. 标志、包装、运输和贮存 8.1 标志， 8.2 包装. 8.3 运输 8.4 贮存. 8.5 其他. 图 1 棱部过渡区图 2 外棱轮廓. 图 3 内棱轮廓图 4 中央连皮结构
7 8
表1 符号. 表2 渗碳层深度表3 硬化层深度表4 芯部硬度表5 表面粗糙度表6 外径di极限偏差和几何公差
.4
I JB/T13509—2018
表 7 内径dz极限偏差和同轴度公差表8 长度极限偏差和轴向跳动量表9 倒角形、双倒角形外棱尺寸表10 圆角形外棱尺寸表 11 内倒角尺寸表 12 热稳定试验后外径变化Adi 表 13 材料缺陷. 表 14 冷挤成形条纹表 15 表观缺陷..
4
4 5 .5 .6 6
1
8888888880
...........
.
89955591
000...
155505050500000000000
II JB/T 13509—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：安徽金庆龙机械制造有限公司、上海内燃机研究所、扬州光辉汽车零部件有限
公司。
本标准主要起草人：刘治盛、走 赵明好、杜学坤、左延尚、倪晋高、郭秀。 本标准为首次发布。
III JB/T 13509—2018
中小功率内燃机 活塞销技术条件
范围本标准规定了中小功率内燃机活塞销的术语和定义、符号、技术要求、检验方法、检验规则及标志、 包装、运输和贮存。
1
本标准适用于气缸直径不大于200mm的工程机械、农机、小型船舶等非道路用中小功率内燃机活塞销(以下简称活塞销)。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3077—2015 合金结构钢 GB/T 2828.10 计数抽样检验程序 第10部分： GB/T2828计数抽样检验系列标准导则 GB/T25361.1—2010 内燃机活塞销第1部分：技术要求 GB/T 25361.2 内燃机活塞销 第2部分：检验规则 JB/T 8118.2 内燃机 活塞销 第2部分：金相检验 JB/T 8118.3 内燃机 活塞销 第3部分：磁粉检测
3术语和定义
3
GB/T25361.1一2010界定的术语和定义适用于本文件。
4符号
下列符号适用于本文件，见表1。
表1符号
说明壁厚
缩写符号
a b C di d2 ds ds ds f
外棱过渡区长度外棱过渡区高度
外径内径锥孔直径中央连皮直径计量直径外棱长度
1 JB/T 13509—2018
表1 符号 (续)
缩写符号 60
说明外棱倒角长度
长度锥孔长度中央连皮长度计量长度外棱圆角半径芯部强度轴向圆跳动量内倒角长度锥孔角度外棱倒角角度外棱导向角极限硬度
11 13 14 ls r Rm s t α β 8 H,
5技术要求
5.1 总则
活塞销产品应按经规定程序批准的产品图样和技术文件制造，并符合本标准的规定。
5.2 材料
材料应采用GB/T3077—2015规定的15Cr、20Cr、20Mn2、20CrMo、20CrMnTi钢，允许采用力学性能不低于上述材料的其他合金结构钢。 5.3 表面渗碳 5.3.1 渗碳活塞销内孔表面脱碳应符合JB/T8118.2的规定。 5.3.2 以渗碳层深度要求的活塞销，渗碳层深度应为过共析层加共析层再加1/2过渡层，活塞销的外圆表面、P 内孔表面渗碳层深度应符合表2的规定。
表2 渗碳层深度
壁厚α mm 1.510
外圆表面渗碳层深度
内外圆表面渗碳层深度之和占
内孔表面渗碳层深度
壁厚的比例 %
mm >0.25 ≥0.30 ≥0.40 0.50~1.20 0.60~1.20 0.80~1.70
mm
≤40 ≤35
≥0.05
≥0.10
≤33 一
≥0.40
2 JB/T13509—2018
5.3.3 以硬化层深度要求的活塞销，对合金结构钢，界限硬度值为500HV0.2。硬化层深度应符合表3 的规定。
表3 硬化层深度
内孔表面硬化层深度 内外圆表面硬化层深度之
壁厚α mm 1.520
外圆表面硬化层深度
和占壁厚的比例 1%
mm ≥0.25 ≥0.30 0.60~1.50 0.80~1.70
mm ≥0.10
≤40 ≤35
0.60~1.70 0.80~1.90
1.0~2.0
5.4 硬度 5.4.1 渗碳活塞销外圆表面硬度应为58HRC64HRC， 有体积稳定性要求时，其外圆表面硬度为 56HRC～64HRC，同一活塞销上的硬度差应小于或等于3HRC。 5.4.2 活塞销芯部硬度应符合表4的规定。
表4 芯部硬度
芯部硬度 HRC
壁厚α mm 1.5 15Cr、20Cr钢 24~46 20~40
20Mn2、20CrMo、20CrMnTi钢
24~48
5.5 金相组织
本标准规定材料制造的活塞销，其金相组织应符合JB/T8118.2的规定；其他合金结构钢制造的活塞销，其金相组织可按产品图样和技术文件的规定。 5.6 表面粗糙度
活塞销表面粗糙度应符合表5的规定。
表5 表面粗糙度
内孔及其他表面的表面粗
外径di mm di≤30 3050
外圆表面粗糙度Ra
挤压连皮表面粗糙度Ra
糙度 Ra μm
μm 0.16 0.20 0.25
μm
25
5
5.7 尺寸极限偏差和几何公差 5.7.1 外径极限偏差和几何公差
外径di极限偏差、圆柱度公差、圆度公差以及外棱过渡区的长度和高度见表6。
3 JB/T 13509—2018
表6 ，外径d极限偏差和几何公差
单位为毫米
外径dj
圆度公差 外棱过渡区长度b 外棱过渡区高度c
圆柱度公差 0.002 0 0.002 5 0.002 5 0.003 0
尺寸范围 8 极限偏差 0 0.005 0 0.006 0 0.007 0 -0.008
max
max
0.001 5 0.002 0 0.002 0 0.002 5
0.12dj
0.001
0.001 5
0.08dj
5.7.2 内径极限偏差和几何公差
内径d2极限偏差和同轴度公差（壁厚公差）见表7。
表7 内径d2极限偏差和同轴度公差
单位为毫米
内径 d2
同轴度公差 3 尺寸范围 d≤30 d?>30
极限偏差 +0.1
a>5
a≤3 0.3 一
-0.2 +0.2
0.4
0.5
-0.4
5.7.3 长度极限偏差和几何公差
长度极限偏差和轴向跳动量见表8。
表8 长度极限偏差和轴向跳动量
单位为毫米
轴向圆跳动量s
外径di 8 计量长度1s极限偏差
长度极限偏差
max 0.12 0.15 0.15 0.25
0 0.25 0 -0.30 0 -0.40 0 -0.50
±0.125 ±0.15 ±0.20 ±0.25
5.7.4 棱部过渡区 5.7.4.1 外圆表面棱部过渡区如图1所示， 适用于所有外棱结构。
b
+
T
图1 棱部过渡区
4
