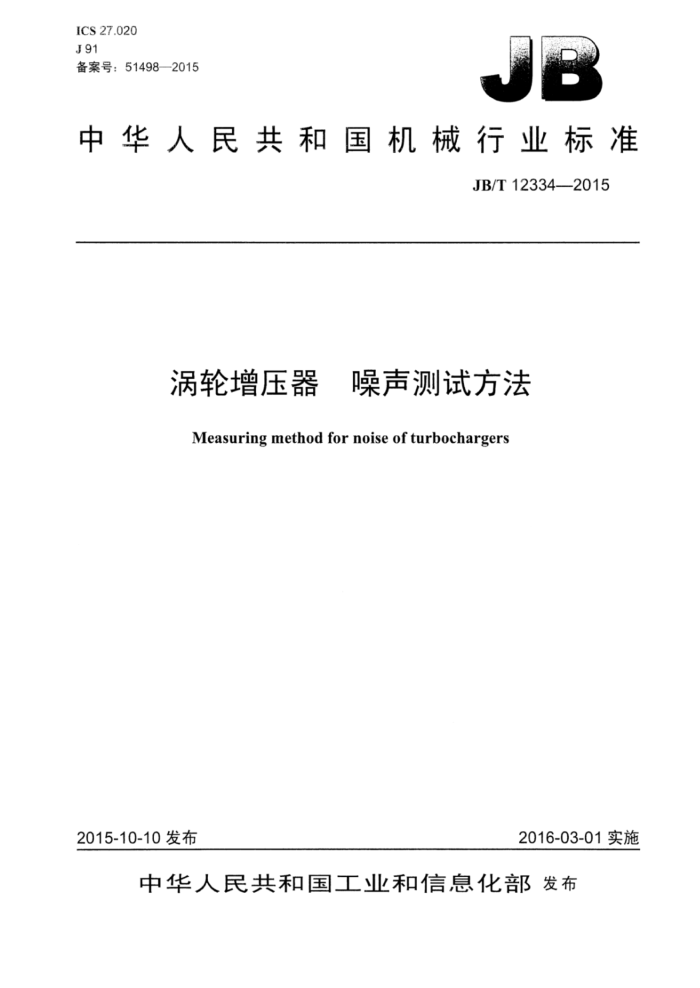

ICS 27.020 J91 备案号：51498—2015
中华人民共和国机械行业标准
JB/T12334—2015
涡轮增压器 噪声测试方法 Measuring method for noise of turbochargers
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12334—2015
目 次
前言引言 1范围. 2 规范性引用文件 3 术语和定义 4 声学环境
.II II
测量仪器. 6 安装和工作条件 6.1 总则 6.2 安装条件. 6.3工作条件 7测量. 7.1 总则. 7.2 测量不确定度 7.3 基准体. 7.4 测量距离。 7.5 测量表面及面积， 7.6传声器布置 8计算 8.1总则 8.2声功率级计算 9记录内容 9.1 总则 9.2 被测增压器和试验台架说明 9.3 声学环境. 9.4 测量仪器. 9.5声学数据. 10报告附录A（规范性附录） 根据测定的增压器结构噪声、涡轮出口噪声和压气机进口噪声计算
5
增压器噪声
.8 8 .8
A..概述 A.2 增压器噪声 A.3 增压器结构噪声和压气机进口噪声的合成
图1传声器布置
表1噪声测量项目 JB/T12334—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：湖南天雁机械有限责任公司、上海内燃机研究所、宁波威孚天力增压技术有限公
司、宁波摩多汽车零部件有限公司、哈尔滨东安汽车发动机制造有限公司、无锡科博增压器有限公司、 康跃科技股份有限公司、上汽集团商用车技术中心。
本标准主要起草人：胡辽平、胡爱华、袁卫平、刘影、刘石源、圣小珍、马国山、王剑、何志军、 方立辉、张爱明、赵艳、戴华、陈维真、王志宏、沈艳、李延昭。
本标准为首次发布。
II JB/T123342015
引言
本标准给出了一种在包络声源的测量表面上测量声压级以计算声功率级的方法。 本标准的包络表面法适用于工程法（2级准确度）和简易法（3级准确度），工程法允许测定A计
权声功率级和频带声功率级，简易法允许测定A计权声功率级。
在涡轮增压器噪声控制中，相关各方（包括制造方、安装方和使用方）必须进行声学信息的有效交流，这些声学信息通过测量得到。只有在规定的测量条件下，得到明确的声学量，并采用标准规定的测量仪器进行测定，其结果才是有效的。因此，应根据噪声测量目的和测量条件选择工程法或简易法。
本标准根据被测声源特性规定的矩形六面体测量表面并非终止于地面。为满足测量不确定度要求，本标准对声源安装位置与反射面（地面）间的距离和有效传声器位置及其数目做出了规定。
TⅡI JB/T12334--2015
涡轮增压器 噪声测试方法
1范围
本标准规定了往复式内燃机配用涡轮增压器的台架噪声测试方法，包括工程法和简易法。 本标准适用手GB/T23341.1适用范围的径流式涡轮增压器和混流式涡轮增压器：以及尚无合适标
准可使用的其他涡轮增压器（以下除特别说明外，简称增压器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T23341.1一2009涡轮增压器第1部分：一般技术条件 GB/T23341.2涡轮增压器第2部分：试验方法 JB/T12332一2015往复式内燃机空气滤清器噪声测量方法 ISO15619往复式内燃机排气消声器测量方法声压法声功率级和插入损失及功率损失比
(Reciprocating internal combustion engines-Measurement method for exhaust silencersSound power level of exhaust nose and insertion loss using sound pressure and power ratio)
3术语和定义
GB/T23341.1和JB/T12332界定的以及下列术语和定义适用于本文件。
3.1
基准体 reference box 恰好包络声源的最小假想矩形六面体。
3.2
测量距离 measurement distance d 基准体与假想矩形六面体测量表面之间的乘直距离。
3.3
测量表面 measurement surface 包络声源、面积为S、测点位于其上、用来测量声压级的一个假想矩形六面体的外表面。
3.4
涡轮增压器噪声turbochargernoise 增压器辐射的空气噪声，包括增压器结构噪声、涡轮出口噪声和压气机进口噪声。 注：本标准规定的增压器噪声不包括涡轮进口噪声和压气机出口噪声。
3.5
涡轮增压器结构噪声turbochargerstructurenoise 增压器结构表面辐射的空气噪声，不包括涡轮进口噪声、出口噪声和压气机进口噪声、出口噪声。
3.6
涡轮增压器涡轮出口噪声 turbocharger turbine outlet noise
1 JB/T12334—2015
增压器涡轮出口辐射的空气噪声。
3.7
涡轮增压器压气机进口噪声turbochargercompressorinletnoise 增压器压气机进口辐射的空气噪声。
4声学环境
声学环境应符合JB/T12332一2015中第4章的规定。
5测量仪器
测量仪器应符合JB/T12332一2015中第5章的规定。
6 安装和工作条件
6.1总则
增压器的安装和工作条件对被测声源的声功率辐射有很大影响，本标准规定了最大限度地减小引起声功率级变化的安装和工作条件。 6.2安装条件
增压器应按GB/T23341.2的规定安装在试验台架上，与墙壁、天花板或其他反射体保持足够的距离，使测量表面能够满足7.4和JB/T12332—2015中4.2和4.3的要求。
噪声辐射和试验台架与安装基座的联接方式及被测增压器的安装高度等有关。 对工程法，如安装基座是刚性的，试验台架应与安装基座弹性联接，但安装基座应具有足够高的机
械阻抗，防止因振动而产生额外声辐射；如安装基座是弹性的，试验台架允许与安装基座刚性联接。否则应将结构振动引起的基座辐射噪声按附加噪声处理，并使其影响减至最小。被测增压器的安装高度应满足7.4中工程法的要求。
对简易法，如安装基座是刚性的，试验台架尽可能与安装基座弹性联接；如安装基座是弹性的，试验台架与安装基座刚性联接。被测增压器的安装高度应满足7.4中简易法的要求。 6.3工作条件 6.3.1工作状况
噪声辐射与被测声源安装的辅助装置有关，涡轮出口联接管和/或排气消声器，压气机进口联接管和/或空气滤清器等辅助装置是否安装应予记录。
主要被测声源及其工作状况包括：
增压器噪声测量时，涡轮出口不应安装联接管和/或排气消声器，压气机进口不应安装联接管和/或空气滤清器：试验台架、涡轮进口联接管和压气机出口联接管等噪声为附加噪声：一增压器结构噪声测量时，涡轮出口、压气机进口、试验台架、涡轮进口联接管和压气机出口联接管等噪声为附加噪声；涡轮出口噪声测量时，涡轮出口不应安装联接管和/或排气消声器，增压器结构、压气机进口试验台架、涡轮进口联接管和压气机出口联接管等噪声为附加噪声；一压气机进口噪声测量时，压气机进口不应安装联接管和/或空气滤清器，增压器结构、涡轮出
2 JB/T12334--2015
口、试验台架、涡轮进口联接管和压气机出口联接管等噪声为附加噪声：结构噪声和压气机进口噪声测量时。压气机进口不应安装联接管和/或空气滤清器，涡轮出口、 试验台架、涡轮进口联接管和压气机出口联接管等噪声为附加噪声。
注：噪声测量项目参见7.1。 如需要，可在其他工作状况下进行噪声测量，如对增压器结构噪声、涡轮出口噪声和压气机进口噪
声等分别进行其他组合测量，除被测声源外的噪声均为附加噪声。
特殊类型的增压器（如水冷增压器不加装冷却水），若须用设备或非基本辅助装置（如用鼓风机进行冷却）才能进行台架试验，则应将这些设备或非基本辅助装置噪声作为附加噪声处理，或者暂时关闭这些设备或非基本辅助装置，但应确保增压器能正常运转。
附加噪声是背景噪声的一部分，应采取适当措施降低其影响，以符合JB/T12332一2015中4.2的规定。如在附加噪声频率范围内用传输能力较低的高致密材料将结构表面屏蔽或罩盖：用联接管将管口引远（如室外）或用消声器降低管口噪声，但联接管背压应符合GB/T23341.2的规定。 6.3.2运转工况
噪声测量时：增压器应在标准基准状况下按GB/T23341.1一2009规定的自循环工况稳定运转。白循环工况包括标定转速、最高允许工作转速和其他稳定转速。此时，环境和进气温度不应高于45℃。
如需要，也可在升/降速工况或其他工况下进行噪声测量，并在报告中说明。 增压器性能参数的测量应按GB/T23341.2的规定进行。
7测量
7.1总则
涡轮增压器噪声测量方法包括工程法（2级准确度）和简易法（3级准确度）。 工程法测定的量为声功率级（A计权或频带），能提供增压器较全面的评价，可用于验收试验，还
可用于制定工程措施；简易法测定的量为声功率级（A计权），能提供不同增压器在同一试验台上的评估，可用于比较试验。
注：本标准旨在获得2级准确度（工程法）的声功率级测定结果，若背景噪声修正和/或环境修正和/或有效传声器
位置的数目不能满足本标准工程法的要求，则可获得3级准确度（简易法）的测定结果。 增压器噪声和结构噪声测量时，应先确定基准体和测量距离以确定测量表面并布置传声器位置。 测得的量包括被测声源工作时的声压级和被测声源不工作时的背景噪声声压级。 噪声测量项目见表1。
表1噪声测量项目
背景噪声声压级Lpi(B,ST)
声功率级Lw(ST)
测得的声压级L（(ST)
被测声源涡轮增压器噪声结构噪声涡轮出口噪声压气机进口噪声
L'pi(TC) L'pi(Ts) L'pi(T) L'prch L'mt(TS&CI)
L p(B,TC) Lp(B,Ts) L pi(B,TO) L p(B.cI) L pi(B,TS&CI)
Lw(TC) Lw(Ts) Lw (TO) Lw(C) Lw(T&CI)
结构噪声和压气机进口噪声
a仅列出主要被测声源。 b下标ST表示被测声源。
m
