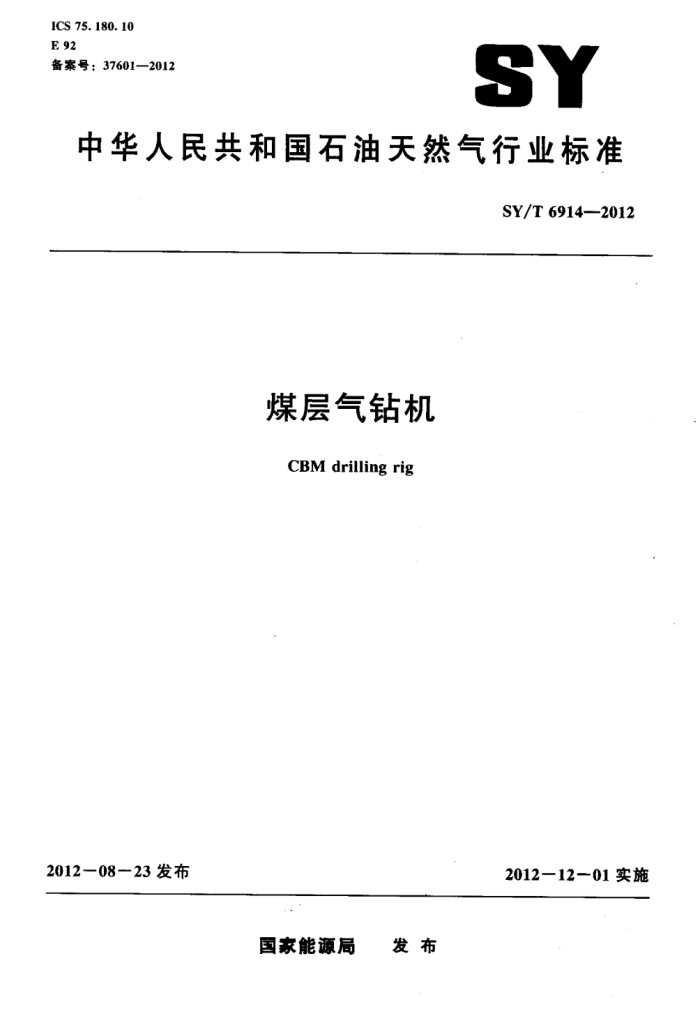

ICS 75.180.10 E92 备案号：37601—2012
SY
中华人民共和国石油天然气行业标准
SY/T 6914--2012
煤层气钻机 CBM drilling rig
2012一08一23发布
2012-12一01实施
国家能源局 发布 SY/T 6914—2012
目 次
前言
范围规范性引用文件术语、定义和缩略语 3. 1 术语和定义 3.2 缩略语型式和型号的表示方法
2
3
4
4.1 型式 .·. 4. 2 型号表示方法
5 基本参数
要求 6.1一般要求 6.2车辆要求 6.3专用装置要求 6.4 其他要求· 7试验方法 7.1专用装置试验方法 7.2 车装式煤层气钻机车辆性能试验方法 7.3 整机工业性试验· 8检验规则 8.1 型式检验· 8.2 出厂检验· 8.3 检验项目 8.4 不合格品处理· 9标志、包装、运输、贮存、文件： 9.1 标志 9.2 包装· 9.3 运输· 9.4 贮存 9. 5 文件参考文献
6
11
13 14
14
14 14 15 16 16 16 17 17 17 17
.
18
T SY/T6914—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准起草单位：南阳二机石油装备（集团）有限公司、南阳市南石力天传动件有限公司、南阳
新成高架设备有限公司、中国石油集团钻井工程技术研究院钻井机械研究所、中国石油集团瀚海石油装备制造有限公司、宝鸡石油机械有限责任公司、中国石化集团华东石油局。
本标准主要起草人：高加索、尹永晶、张勇、刘俭、王平、涂学洋、宋瑞、侯太恒、纪友哲、刘洋、魏昌进、赵鹏、黄印国、杨拥军。
Ⅱ SY/T 6914—2012
煤层气钻机
1范围
本标准规定了煤层气钻机的基本参数、型式、型号、技术要求、试验方法、检验规则、标志，包装、运输、贮存、文件。
本标准适用于煤层气钻机的设计、制造、验收、检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2893安全色 GB2894安全标志及其使用导则 GB/T3766被压系统通用技术条件 GB/T 3797 电气控制设备 GB 3836.1 爆炸性环境第1部分：设备通用要求 GB3836.2 爆炸性环境第2部分：由隔爆外壳d”保护的设备 GB3847 车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法 GB 4599 汽车用灯丝灯泡前照灯 GB 4660 汽车用灯丝灯泡前雾灯 GB4785 汽车及挂车外部照明和光信号装置的安装规定 GB 5920 汽车及挂车前位灯、后位灯、示廓灯和制动灯配光性能 GB/T6069滚子链联轴器 GB7258 机动车运行安全技术条件 GB/T 7932 气动系统通用技术条件 GB/T 7935 液压元件通用技术条件 GB8410汽车内饰材料的燃烧特性 GB9656 汽车安全玻璃 GB/T10095.1 圆柱齿轮 精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T 11365 5锥齿轮和准双曲面齿轮精度 GB11554 机动车和挂车用后雾灯配光性能 GB11564 机动车回复反射器 GB11567.1 汽车和挂车侧面防护要求 GB11567.2 汽车和挂车后下部防护要求 GB/T12535 汽车起动性能试验方法 GB/T 12536 汽车滑行试验方法 GB/T 12537 汽车牵引性能试验方法
1 SY/T 6914—2012
GB/T12538两轴道路车辆重心位置的测定 GB/T12539汽车爬陡坡试验方法 GB/T12540汽车最小转弯直径，最小转弯通道圆直径和外摆值测量方法 GB/T12541 汽车地形通过性试验方法 GB/T12542 汽车热平衡能力道路试验方法 GB/T12543 汽车加速性能试验方法 GB/T12544汽车最高车速试验方法 GB/T12545.1 汽车燃料消耗量试验方法第1部分：乘用车燃料消耗量试验方法 GB/T12546汽车隔热通风试验方法 GB/T 12547 汽车最低稳定车速试验方法 GB/T12673 汽车主要尺寸测量方法 GB/T 12674 汽车质量（重量）参数测定方法 GB12676‘汽车制动系统结构、性能和试验方法 GB/T 12677 汽车技术状况行驶检查方法 GB/T13306标牌 GB15082 汽车用车速表 GB 15084 机动车辆后视镜的性能和安装要求 GB 15235 汽车及挂车倒车灯配光性能 GB15741 汽车和挂车号牌板（架）及其位置 GB15742 机动车用喇叭的性能要求及试验方法 GB16735 道路车辆车辆识别代号（VIN） GB17509 汽车及挂车转向信号灯配光性能 GB/T 17675 汽车转向系基本要求 GB17691车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国
Ⅲ、IV、V阶段)
GB/T 17744 石油天然气工业钻井和修井设备 GB 18099: 汽车及挂车侧标志灯配光性能 GB 18296 汽车燃油箱安全性能要求和试验方法 GB/T 19190 石油天然气工业钻井和采油提升设备 GB/T 20174 石油和天然气工业钻井和采油设备钻通设备 GB/T 22513 右油天然气工业钻井和采油设备井口装置和采油树 GB/T 24263 石油钻井指重表 JB/T 5000.3 重型机械通用技术条件 第3部分：焊接件 JB/T 5000.4 重型机械通用技术条件 第4部分：铸铁件 JB/T 5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T 5000.8 重型机械通用技术条件第8部分：锻件 JB/T 5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T 5000.10 重型机械通用技术条件 第10部分：装配 JB/T 5000.12 重型机械通用技术条件 第12部分：涂装 JB/T 5000.13 重型机械通用技术条件第13部分：包装 JB/T7845 陆地钻机用装有电子器件的电控设备 JB/T 8854.1 GCID型鼓形齿式联轴器 JB/T 8854.2 GICL型、GICLZ型鼓形齿式联轴器
2 SY/T 6914—2012
JB/T 8854.3 3GICLGICLZ型鼓形齿式联轴器 QC/T 252 专用汽车定型试验规程 SY/T 5027 石油钻采设备用气动元件 SY/T 5030 石油天然气工业用柴油机 SY/T5053.2—2007钻井井口控制设备及分流设备控制系统规范 SY/T 5080 石油钻机和修井机用转盘 SY/T 5097 钻（修）井多参数仪技术条件 SY/T5112 钻井和采油提升设备规范（不规定级别） SY/T 5170 石油天然气工业用钢丝绳 SY5225 石油天然气钻井、开发，储运防火防爆安全生产技术规程 SY/T 5244 钻井液循环管汇 SY/T 5323 节流和压井系统 SY/T5530 石油钻机和修井机用水龙头 SY/T 5532 石油钻机用绞车 SY/T 5534 油气田专用车通用技术条件 SY/T 5595 石油钻机传动滚子链 SY/T5612 石油钻井液固相控制设备规范 SY/T 5957 井场电气安装技术要求 SY/T5964 钻井井控装置组合配套、安装调试与维护 SY5974 钻井井场、设备，作业安全技术规程 SY/T6223 钻井净化设备配套、安装、使用和维护 SY/T 6228 油气井钻井及修井作业职业安全的推荐作法 SY/T6276 石油天然气工业健康、安全与环境管理体系 SY/T 6283 石油天然气钻井健康、安全与环境管理体系指南 SY/T6497 石油钻机用万向联轴器 SY/T6586 石油钻机现场安装及检验 SY/T 6609 环境，健康和安全（EHS）管理体系模式 SY/T 6671 石油设施电气设备安装区域一级、0区，1区和2区区域划分推荐作法 SY/T6680一2007石油钻机和修井机出厂验收规范 SY/T6725.1 石油钻机用电气设备规范第1部分：主电动机 SY/T6725.2石油钻机用电气设备规范第2部分：控制系统 SY/T6726石油钻机顶部驱动装置 SY/T6727 石油钻机液压盘式刹车 SY/T 6739 钻井参数监测仪技术条件 SY/T 10041 石油设施电气设备安装一级一类和二类区域划分的推荐作法 SY/T6918 石油天然气工业钻井和修井设备钻井泵 API Spec 4F 钻井和修井井架、底座规范 APISpec7K钻井和修井设备 API Spec 8C 钻井和采油提升设备规范（PSL1和PSL2） APISpec16A 钻井通道设备规范 IEC 60079 爆炸性气体环境用电气设备
3 SY/T 6914—2012
3术语，定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
煤层气coal bed methane(CBM) 俗称煤矿瓦斯，属于自生自储式的非常规天然气，是有机质在煤化作用过程中生成的、主要以吸
附状态赋存于煤层及其围岩中的可燃气体 3.1.2
煤层气钻机 LCBM drilling rig 由动力系统、提升下压系统、旋转系统，循环系统、井控系统，钻井液（气）净化系统、专用工
具等构成，可满足空气钻进、空气锤（DTH）、泡沫钻进及钻井液钻进作业等钻井方式要求，能够进行直井，斜井，水平井钻探作业，用于煤层气井钻井施工的专用机械设备。 3.1.3
车装式煤层气钻机mobile CBM drilling rig 主要作业设备安装在通用载重汽车底盘上或专门设计的专用载重车底盘上的煤层气钻机。一般情
况下提升下压系统和旋转系统集装于车上，对其他配套部件的运输形式不作要求。 3.1.4
概装式煤层气钻机skid-mounted CBM drillingrig 主要作业设备采用模块化结构，以块装模块为运输单元的煤层气钻机。
3.1.5
名义钻深范围 nominal drilling depth 钻机在规定的提升下压载荷下，使用一定钻柱时的钻井深度范围。
3.1.6
设计安全系数 design safety factor 所用材料规定的最小屈服强度与最大许用应力之比。
3.1.7
最大提升力maximum lifting load 煤层气钻机在规定的设计安全系数下，允许承受的最大提升静载荷，该载荷包括游动系统的重
量。最大提升力作为煤层气钻机及相关部件设计时的主要受力依据。 3.1.8
特殊工艺井special process well 除采用常规钻井工艺所钻直井之外其他井的总称，主要包括定向井，丛式井，水平井，斜井，大
位移井、侧钻井，分支井。小井眼井，柔性管钻井及欠平衡压力钻井等。 3.2缩略语
下列缩略语适用于本文件。 HSE健康安全环境 API美国石油学会 CBM煤层气 DTH空气锤
4 SY/T6914—2012
4型式和型号的表示方法
4.1型式 4.1.1驱动型式
驱动型式分为：机械驱动、电驱动、液压驱动、复合驱动。 a）机械驱动：绞车，转盘，钻井泵或压缩机使用一台或多台柴油机经过变速、离合等机械传动
机构驱动。 b）电驱动：绞车、转盘或顶驱（动力水龙头）、钻井泵或压缩机使用电机驱动，又分为直流电
驱动、交流工频电驱动和交流变频电驱动。 c) 液压驱动：动力通过带泵装置带动液压泵，液压泵驱动液压油缸或液压马达实现提升下压。
旋转和循环功能。 d）复合驱动：机械驱动电驱动，机械驱动液压驱劝，电驱动液压驱动。复合驱动是煤
层气钻机的一种驱动型式，表示钻机提升下压系统，旋转系统，循环系统等的驱动型式不同，在型号表示方法中不出现。
4.1.2移运型式
移运型式分为：撬装式、车装式。 a) 撬装式煤层气钻机自身不具有移运能力，靠卡车和吊车或专用的自装自卸车运输。 b》车装式又分为车载式，自走式，拖挂式。
1）车载式煤层气钻机具有移运能力，行驶由通用汽车底盘动力系统驱动，作业由台上动
力系统驱动。底盘动力通过取力装置和分动装置可以和台上动力共享互助。 2） 自走式煤层气钻机具有移运能力，行驶和作业共用一套动力系统，机两用，分动
互锁。 3）拖挂式煤层气钻机没有行驶动力：靠牵引车牵引移运，台上动力只供作业使用。
4.1.3作业型式
作业型式分为：垂直钻探。倾斜钻探。 a）垂直钻探：常规钻机，井架直立，钻杆垂直于水平面钻进，配备定向钻井工具和井眼轨迹控
制仪器可以进行特殊工艺井的钻探。 b) 倾斜钻探：斜直井钻机，井架可倾斜（90°45"），不需配备定向钻井工具和仪器就能够实
现倾斜钻进，既可钻直井又可钻斜井。
4.2型号表示方法
型号表示方法如图1所示。
5基本参数
煤层气钻机分为五个级别，其基本参数见表1。
