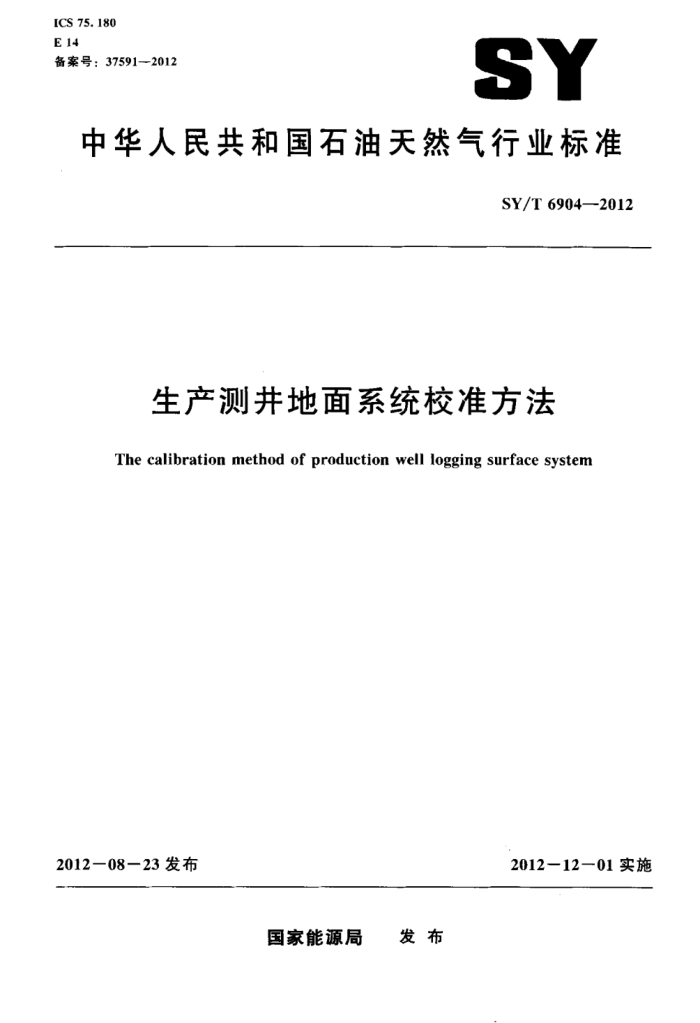

ICS 75.180 E14 备案号：37591-2012
SY
中华人民共和国石油天然气行业标准
SY/T69042012
生产测井地面系统校准方法
The calibration method of production well logging surface system
2012一08一23发布
2012一12一01实施
国家能源局 发布 SY/T 6904—2012
目 次
前言 1范围 2技术要求 2.1外观 2.2数据采集单元 2.3记录单元 2.4下井仪器供电电源单元 3校准条件 3.1环境条件 3.2校准设备 4校准项目和校准方法 4.1校准项目 4.2校准方法 5．校准结果
II
8
复校时间间隔附录A（资料性附录） 生产测井地面系统校准记录格式
6
8
0 SY/T 6904—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由石油工业标准化技术委员会计量校准规范工作组提出并归口。 本标准起草单位：大庆油田有限责任公司测试技术服务分公司、大庆石油管理局测井公司、胜利
石油管理局测井公司。
本标主要起草人：王东红、郭振雷，张永奎，郑春山、李广发，王永震、于勇波，林长吉、侯勇慧，赵云鹏、郑彦春。 SY/T 6904—2012
生产测井地面系统校准方法
1范围
本标准规定了生产测井地面系统（以下简称地面系统）的校准方法。 本标准适用于新制造，使用中、维修后和软件更新后的生产测井地面系统的校准。
2技术要求
2.1外观
地面系统应配套完整，包括带宽20MHz以上双踪示波器，计算机单元，数据采集单元，记录单元、下井仪器供电电源单元、接线控制单元等。各单元面板附属的开关，旋钮、显示元件等应齐全完好。 2.2数据采集单元 2.2.1 模拟信号通道
参数的技术指标为： -测量范围：-5V5V
A/D转换器：12位：测量误差：±1.5%。
2.2.2脉冲计数率道
参数的技术指标为：
频率测量范围：0Hz~20kHzs 脉冲宽度：不小于10gs
--脉冲幅度范围：-200mV~～-15V和200mV~15V
计数率测量误差：±1%（频率大于100Hz）。
2.2.3数字信号通道
数字编码信号解码误码率不大于1"。 2.2.4张力通道
参数的技术指标为：
信号幅度范围：0V-5V：测量误差：±1%。
2.2.5深度测通道
参数的技术指标为： SY/T 6904--2012
深度测量范围：m-9999.99m；深度测量误差：±(0.1m 速度测量范围：(m/h~9999m/h 速度测量误差：±1m/hs
2.3记录单元 2.3.1 采样间隔
参数的技术指标为：
时间采样间隔：最小采样时间间隔不大于100m：时间采样间隔误差：±0.5ms* 深度采样间隔：最小采样深度间隔不大于25mm 深度采样间隔误差：土(.25mm。
2.3.2模拟记录
测井曲线原图走纸误差为土1%。 2.4下井仪器供电电源单元
下井仪器使用直流供电电源，其技术指标为：
电压表测量误差：±1%：电流表测量误差：±3% 纹波系数：±1%。
3校准条件
3.1环境条件 3.1.1环境温度
校准室温度保持在5℃40℃范围内。 3.1.2 相对湿度
校准室湿度不大于80%。 3.2校准设备 3.2.1 主要校准设备
地面系统的主要校准设备见表1。 3.2.2 校准辅助设备
电阻阻值3002，功率500W，精度±1%。
2 SY/T69042012
表工 地面系统的主要校准设备
序号
设备名称
数量 参数
T.作范围 -15V-15V Hz-1kHz
允许误差 ±6.1% ±1×10-5
备注
电压频率数字信号正交信号计数输出电压（DC) 电流（DC) 时间电压长度
地面系统校准专用设备
0--4096 50Hz300Hz
L1
±1×10-5
A，B可倒相
任意 oy--100v OA--1DA 2ns/div--50s/div 1mV/div--5V/div 0mm--1000mm
±1
± (0.05% 5d) (0.2% 5d)
万用表
2
± 0.45% ± 2% ±0.35mm
数字示被器
3
4
不锈钢直尺
校准项目和校准方法

4.1 校准项目
校准项日见表2。
表2 校准项目一览表新制造
序号
校准项目外观模拟信号通道脉冲计数率道数字信号通道张力通道深度测量通道时间采样间隔深度采样间隔模拟记录
修理后
软件更新后
使用中
适用条款 2. 1 2. 2. 1 2. 2. 2 2. 2. 3 2. 2. 4 2. 2. 5 2. 3. 1 2. 3.1 2. 3. 2 2. 4 2. 4 2. 4

1
2 3 4 5 6 7 H

十








十


中


1




A
电表电流表纹波系数
十

1t

12 注：*”表示校准项日“-”表示可不校准项目
-
生 SY/T 6904—2012
4.2校准方法 4.2.1外观
用目测观查地面系统各单元及其面板附属的开关，旋钮，显示元件等，应符合2.1的要求。 4.2.2数据采集单元 4.2.2.1模拟信号通道
将信号发生器产生的直流电压信号接入模拟信号通道，在测量范围内均勾选取5个校准点。测井软件设置在测量状态，信号增益设置为1，输人刻度系数，一次项系数为1其他系数为，采用时间驱动测量方式测量信号发生器输出的标准电压值，记录测量数据，每个校准点的记录时间不少于 5s。模拟信号通道测量误差Um按公式（1）计算，应符合2.2.1的要求。
Ums - Umb-- × 100 %
SU.m" U.. -U.emim
**(1)
式中： 8Um一测量误差，用百分数表示； Une测量电压值，单位为伏特（V） Umb一信号发生器输出标准电压值单位为伏特（V； Ucmax——测量范围上限，单位为伏特（V）： U,min 测量范围下限，单位为伏特（V）。
4.2.2.2脉冲计数率测量道
将信号发生器产生的脉冲频率信号接人脉冲计数率道，在测量范围内均匀选取5个校准点。测井软件设置在测量状态，输人刻度系数，一次项系数为1：其他系数为0，采用时间驱动测量方式测量信号发生器输出的标准频率值。记录测量数据，每个校准点的测量记录时间不少于55。脉冲计数率道测量误差3F按公式（2）计算，应符合2.2.2的要求。
OF=E f.- fz×100%
*(2)
femax
式中： 8F--—测量误差，用百分数表示： .测量频率值．单位为赫兹（Hz） f一信号发生器输出标准频率值，单位为赫兹（Hz）： fmx—测量范围上限，单位为赫兹（Hz）。
4.2.2.3数字信号通道
信号发生器选择产生地面系统能识别的数字编码信号，将信号接人数字信号通道，在其编码传输范围内均匀选取5个数值作为校准点。每个校准点数据连续发送时间不少于30s。测井软件设置在测量状态，输人刻度系数，一次项系数为1，其他系数为，采用时间驱动测量方式实时记录测量数据，测量记录时间应不少于数据连续发送时间。测量记录数值与信号发生器输出数值比较应一致，不一致为不符合2.2.3的要求。 4.2.2.4张力通道
将信号发生器产生的直流电压信号接人张力通道，在测量范围内均勾选取5个校准点。测井软件
4 SY/T 6904—2012
设置在测量状态，信号增益设置为1．输人刻度系数，一次项系数为1，其他系数为，采用时间驱动测量方式测量信号发生器输出的标准电压值，记录测量数据，每个校准点的测量记录时间不少于 5s。张力通道测量误差3U.按公式（3）计算，应符合2.2.4的要求。
_ Us-Ub × 100%
sU. = U.max
(3)
式中： U一一测量误差用百分数表示； U.- 一测量电压值，单位为伏特（V） U.—信号发生器标准电压值，单位为伏特（V）： Ut rax- 测量范围上限，单位为伏特（V）。
4.2.2.5深度测量通道 4.2.2.5.1电缆深度测量：将信号发生器产生的模拟深度编码信号输人深度测量通道，模拟 1200m/h测速连续发送100m下放测井的深度脉冲，再模拟1200m/h测速连续发送100m上提测井的深度脉冲。测井软件深度测量误差△L.按公式（4）计算，深度测量通道测量误差△L按公式（5）计算。均应符合2.2.5的要求。
AL, = Le - Lh
(4)
AL = Im - Lb
(5)
式中： AL.一测井软件深度测量误差，单位为米（m） Lre—-测井软件深度测量值，单位为米（m） Lh信号发生器标准深度值，单位为米（m） ALm一深度测量通道测量误差，单位为米（m） Lme——-深度测量通道测量值，单位为米（m）。
4.2.2.5.2电缆速度测量：将信号发生器产生的模拟深度编码信号接人深度测量通道，依次模拟 50m/h200m/h，500m/h，1000m/h，3000m/h5个上提测井速度和5个下放测井速度，测井软件设置在测量状态，输人测速刻度系数，一次项系数为1，其他系数为0，采用深度驱动测量方式记录数据，每个校准点的测量记录时间不少于5s。测井软件显示速度测量误差AV按公式（6）计算，深度测量通道速度测量误差4V按公式（7）计算，均应符合2.2.5的要求。
(6)
AV.-V-Vh
AV.Vme-V.
(7)
式中： AV.—测井软件速度测量误差，单位为米每小时（m/h） Vr一测井软件显示速度测量值，单位为米每小时（m/h） V--信号发生器标准速度值，单位为米每小时（m/h）： AVm一深度测量通道速度测量误差，单位为米每小时（m/h） Vas 一深度测量通道速度测量值，单位为米每小时（m/h）。
5
