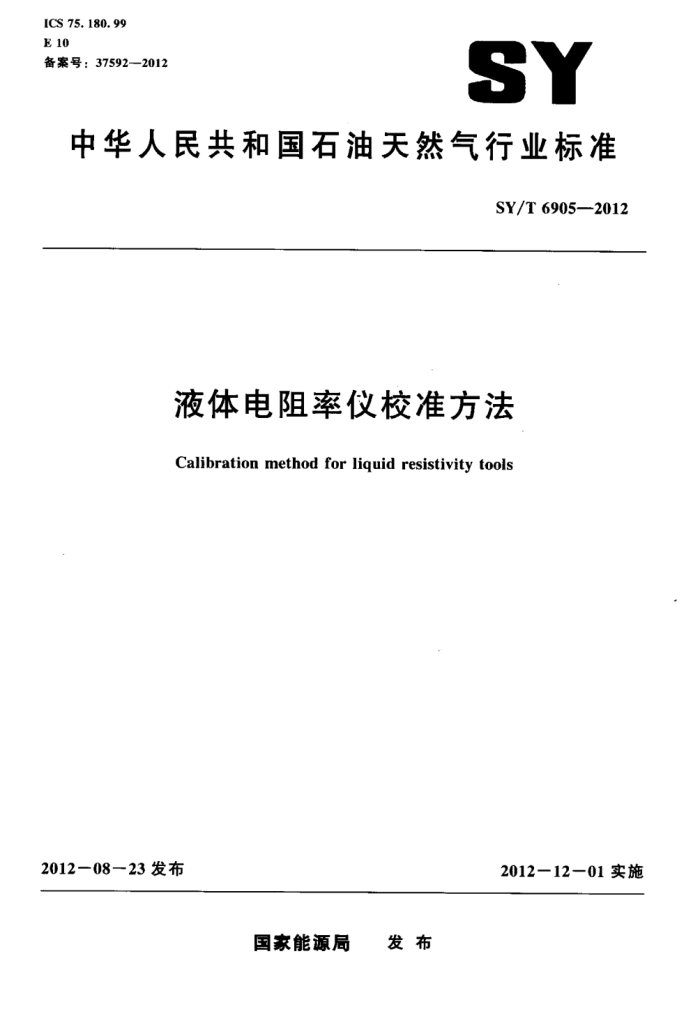

ICS 75. 180.99 E 10 备案号：37592—2012
SY
中华人民共和国石油天然气行业标准
SY/T6905—2012
液体电阻率仪校准方法 Calibration method for liquid resistivity toois
2012一08-23发布
2012一12一01实施
国家能源局 发布 SY/T 6905-2012
目 次
前言 1 范围 2 规范性引用文件 3 概述
通用技术要求 4.12 外观 4.2 测量范围 4.3 允许误差 5校推条件 5.1环境条件 5.2校准设备 6校准项目和校准方法 6.1 校准项目 6.2 校准方法 7 校准结果 8 复校时间间隔
4
测量不确定度评定附录A（资料性附录） 液体电阻率仪校准记录附录B（资料性附录） 液体电阻率仪校准证书格式附录C（资料性附录） 测量不确定度评定
9 SY/T6905-2012
前言
本标准按照GB/T1.1--2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标推由石油工业标准化技术委员会计量校准规范工作组提出并归口。 本标准主要起草单位：中国石化集团胜利石油管理局测井公司。 本标准参加起草单位：中国石化胜利油田技术检测中心、大庆油田有限责任公司测试技术服务分
公司。
本标准主要起草人：刘兵开、马志娟、顿新忠、周明静、王秀萍、李莉、王东红。
Ⅱ SY/T 6905—2012
液体电阻率仪校准方法
1范围
本标准规定了液体电阻率仪校准的技术要求，校准设备、校准条件、校准方法和复校时间间隔。 本标准适用于钻并液及氯化钾液体电阻率仪的校准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JF1059—1999测量不确定度评定与表示
3概述
液体电阻率仪由电子线路和测量室两部分组成，测量室由两个（或四个）测量电极和温度传感器组成。当测量室充满液体后，电子线路部分通过电极对液体施加直流电，测量该直流电压下的电流得到电极间的体积电阻，由体积电阻乘以电极系数即为钻井液的电阻率值，在仪器上显示出该值。
4通用技术要求
4.1外观 4.1.1仪器上应标有仪器名称、规格、型号、制造厂名、出厂编号、出厂日期。 4.1.2仪器外观无损坏，测量室电极接触良好。 4.2测量范围
仪器测量范围为02*m~152?m 4.3允许误差 4.3.1仪器测量电阻率值在02-m 5校准条件
5.1环境条件
仪器校准应在室内，温度为1℃～34℃，大气压条件下进行。 5.2校准设备
液体电阻率仪的校准器材和技术指标见表1。 SY/T 6905—2012
表1液体电阻率仪校准器材和技术指标
数量 1台 1支 1台 1个 4个 1L :1L 1L 1L
校设备名称电子天平
充许误差 ±(.001g ±0.1℃ ±1℃ ±0.84ml ±o.8tml.
工作范围或浓度
0g-400g 0℃--50℃ 0℃ -200℃ 1000ml 1000ml. ".01tmol/I. (1. 02mol/1. 0. 1mol/I 1mol/I.
温度计真空干燥箱容量瓶广口瓶
(.(1mol/I氧化钾标准落液 (1.02mol/L氯化钾标准溶液 .1mol/L氯化钾标准溶液 tmol/L氟化钾标准溶液
校准项目和校准方法
6
6.1校准项目
仪器外观、测量误差。
6.2校准方法 6.2.1外观
目测检查液体电阻率仪外观应符合4.1的要求。
6.2.2配制氧化钾标准溶液 6.2.2.1将精度为0.001的电子天平调平，称出.200g氯化钾（分析纯）放人真空干燥箱内烘干（温度控制在100℃～105℃）6h以上，同时用蒸馏水洗净1个1000mL容量瓶备用。 6.2.2.2称出0.746g氯化钾，放人1000mL容量瓶内，加人400mL蒸馅水，摇动容量瓶使氧化钾全部溶解，再将蒸馏水加至1000ml容量瓶的环标处，倒入广口瓶中，贴好标签，放置12h后作为 0.t1mol/.氧化钾标准溶液使用。 6.2.2.3按6.2.2.2的方法依次称取1.462g7.455g，74.55g.氟化钾，分别配制浓度为0.02mol/1 0.1mol/L，1mol/L的氯化钾标准溶液各1L 6.2.3 测工误差 6.2.3.1给液体电阻率仪通电30min 6.2.3.2用蒸馏水清洗液体电阻率仪的测量室，并用.01mol/L的氧化钾标准溶液冲洗两遍。 6.2.3.3将（.01mol/1的氯化钾标准溶液装满测量室*测量标准溶液电阻率值及对应温度值，重复测量3次，将测量结果依次填人校准记录（参见附录A）。 6.2.3.4 依次更换t.02mol/L，0.1mol/I*1mol/L的氯化钾标准溶液，按6.2.3.2和6.2.3.3的方法对液体电阻率仪分别进行测量和记录。 6.2.3.5将测量值按公式（1）换算成温度取整数后的电阻率值。 2 SY/T 6905—2012
表2（续） 4种浓度标准氧化钾溶液对应的电导率，S/m
温度 C 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34
1 mol/L 9.252 9. 441 9.631 9.822 101.14 10.207 10.400 10.594 10.789 10. 984 11.180 11.377 11.574 11.714 11.982 12. 089 12.276 12. 464 12. 651 12.838
". 1 mol/L 1. 048 1. 072 1. 95 1.119 1.143 1. 167 1.191 1. 215 1.239 1. 264 1.288 1.313 1.337 1.362 1.387 1.412 1.437 1. 462 1. 488 1.513
0.02mol/1. .2243 0.2294 0.2345 0. 2397 0.2449 .2501 0. 2553 0. 2606 0.2659 0. 2712 0. 2765 0.2819 0. 2873 0. 2927 .2981 0. 3036 0.3091 0. 3146 0. 3201 .3256
n.01mol/L 0. 1147 (0. 1173 .1199 0. 1225 (0. 1251 3.1278 皖A.1305 (0.1332 (1.1359 13.1346 0.1413 4.1441 .1468 4.1496 (.1524 1.1552 (.1581 (h.1609 13.1638 .1667
7 校准结果
7.1 校准结果应记人校准记录（参见附录A》。 7.2对已校准的液体电阻率仪出具校准证书，校准证书应给出校准结果（参见附录B）。
8 复校时间间隔
8.1液体电阻率仪的复校时间间隔应不超过12个月。 8.2仪器维修或更换后应重新进行校准。
9量不确定度评定
按JJF1059-1999的规定对液体电阻率仪进行测量不确定度的分析和评定（参见附录C）。
4 SY/T 6905—2012
附录A 【资料性附录】
液体电阻率仪校准记录
表A.1给出了液体电阻率仪校准记录的格式。
表A.1液体电阻率仪校准记录
送检单位送检仪器型号
校准时间
年月
送检仪器编号
校准设备型号
校准设备编号
0. 1 mol/L
o. 0imol/L. 测业
0. 02mol/L
Imol/l.
电阻 温度 测量 C时
氧化钾浴液 电阻 测量 电阻 时
测量
测量
测量 时 洲峰
C时
电阻 电阻 温度 电阻 电阻 避量 电阻率值 率值
温度 c
温度 C
率值 率值 n.m n.m
率值 n-m
率值 率值 n.m nm
率值 nm
c
n.m nm
2
3 C时电阻率
平均值，n*.m
C时标准值.nm 测量误差，%
充许误差，% 备注：
复核员
校准员
