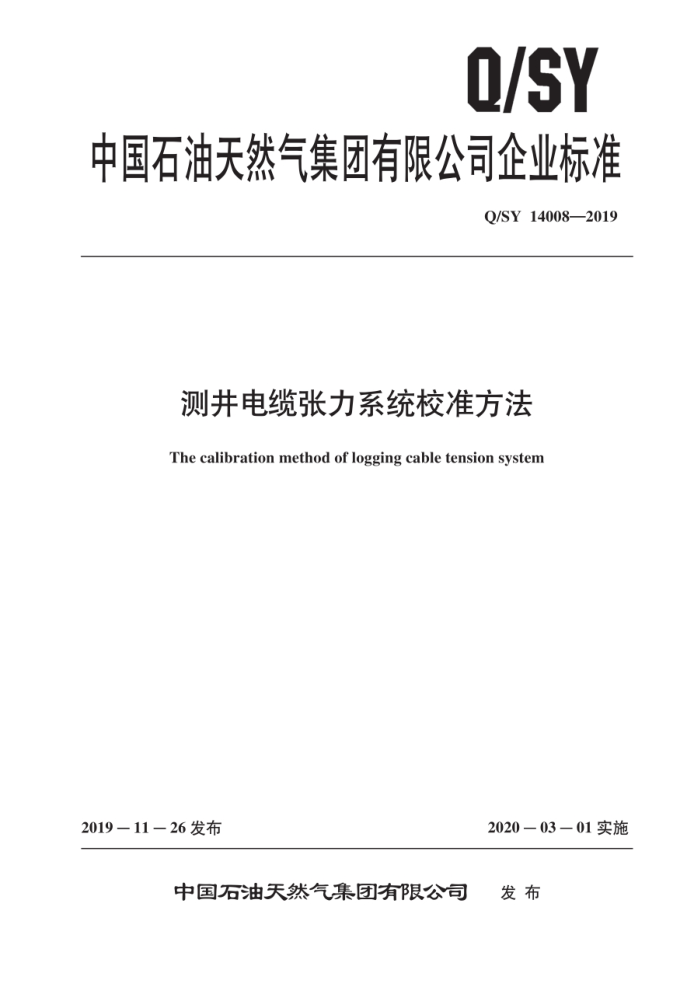

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 14008—2019
测井电缆张力系统校准方法
The calibration method of logging cable tension system
2019－11－26发布
2020－03－01实施
发布
中国石油天然气集团有限公司 Q/SY14008—2019
目 次
前言范围
1
2 校准原理 3技术要求 3.1校准角度设置 3.2校准误差 4校准条件 4.1环境条件 4.2校准设备校准方法和步骤 5.1 校准方法 5.2 校准步骤
校准结果 6.1校准报告 6.2校准合格标签 7复校时间间隔附录A（资料性附录） 测井电缆张力系统校准报告附录B（资料性附录） 测井电缆张力系统校准合格标签
6 Q/SY14008—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草本标准由中国石油天然气集团有限公司标准化委员会计量专业标准化技术委员会提出并归口。 本标准主要起草单位：中国石油集团渤海钻探工程有限公司、中国石油集团测井有限公司。中国
石油大庆油田有限责任公司。
本标准主要起草人：赵英杰、程辉建、李艳芹、赵雷、郭运。嵇成高、李玉泉。陆凤侠。乔建成、 王江波、王占强、袁洪波、张士中、景阳。 Q/SY14008—2019
测井电缆张力系统校准方法
1范围
本标推规定子测井电缆张力系统校的校准原理，技术要求，校准条件，校推方法和步骤，校推
结果和复校时间间隔等内容。
本标准适用于测井电缆张力系统的周期校准和启用前、维修后的检查校准。
2校准原理
测井电缆张力系统校准是对测井电缆张力系统进行调校，使其测量值与张力校准装置显示值在误差范围内一致，校准原理如图1所示。
读取
张力校准装置显示值
张力校准装置
楼 餐
比对 樱楼
1
读取
测井电缆张力传感器
测井电缆张力系统测量值
图1测井电缆张力系统校准原理框图
3技术要求 3.1校准角度设置
测井作业现场，与测井电缆张力传感器相连的滑轮两侧的电缆之间存在一定夹角，测井电缆张力系统测量值与张力传感器所承受的张力值之间的关系满足公式（1）的要求。当夹角为120”时，测井电缆张力系统测量值与张力传感器所承受的张力值相等。在进行测井电缆张力系统校准时，测井电缆张力系统测量值与张力校准装置显示值是1：1关系。因此，应将测井电缆张力系统的张力测量电缆校正角度设置为120°
N,=0.5N2/cos (6/2)
(1)
式中： Ni一一测井电缆张力系统测量值，单位为牛顿（N）： N— 一张力传感器所承受的张力值，单位为牛顿（N）：
滑轮两侧电缆夹角，单位为度（“）。
9
1 Q/SY14008—2019
3.2校准误差
在进行测井电缆张力系统校准过程中。测井电缆张力系统测量值与张力校准装置显示值之间的相对误差满足公式（2）的要求，且应≤土3%。
N-N× 100% Ns
4 =
(2)
式中： Ni一一测井电缆张力系统测量值，单位为牛顿（N）： N一张力校准装置显示值单位为牛顿（N） 4一一相对误差，用百分数表示。
4校准条件
4.1环境条件
校准作业应在温度≥一30C环境下进行，不应在极端恶势环境（如大风，暴雨雪等环境）下进行。
4.2校准设备
张力校准装置最大允许误差为土1%。
5校准方法和步骤 5.1校准方法
将被校测井电缆张力传感器和张力校准装置连接，然后启动张力校准装置，用对比法进行比对调校。 5.2校准步骤 5.2.1硬件增益可调测井电缆张力系统 5.2.1.1将测井电缆张力系统的张力测量电缆校正角度设置为120°。 5.2.1.2启动张力校准装置使其显示值等于0kN，调节测井电缆张力系统的调零电位器，使测井电缆张力系统测量值等于OkN。 5.2.1.3根据不同测井电缆张力系统的最大校准张力值，启动张力校准装置使其显示值等于最大校准张力值，调节测井电缆张力系统的增益电位器，使测井电缆张力系统测量值等于最大校准张力值。 5.2.1.4启动张力校准装置使其显示值分别为0kN、10kN20kN、30kN、..""，最大校准张力值记录，比对测井电缆张力系统测量值与张力校准装置显示值是否满足校准要求。如果满足要求，测井电缆张力系统校准合格：如果不满足要求，则需重复5.2.1.2至5.2.1.4步骤。如果重复三次仍不能满足校准要求，本次校准不合格。 5.2.2 软件增益可调测井电缆张力系统 5.2.2.1将测井电缆张力系统的张力测量电缆校正角度设置为120° 5.2.2.2启动张力校准装置使其显示值等于0kN，测井电缆张力系统进行采样并保存测量值。 2 Q/SY14008—2019
5.2.2.3根据不同测井电缆张力系统的最大校准张力值，启动张力校准装置使其显示值等于最大校准张力值，读取测井电缆张力系统测量值，人工计算出或系统自动计算出张力校准装置显示值与测井电缆张力系统测量值之间的校正增益并保存。 5.2.2.4启动张力校准装置使其显示值分别为0kN、10kN、20kN.30kN*、最大校准张力值. 记录、比对测井电缆张力系统测量值与张力校准装置显示值是否满足校准要求。如果满足要求，测井电缆张力系统校准合格：如果不满足要求，则需重复5.2.2.2至5.2.2.4步骤，如果重复三次仍不能满足校准要求，本次校准不合格。 5.2.3硬件。软件增益都不做调整的测井电缆张力系统 5.2.3.1将测井电缆张力系统的张力测量电缆校正角度设置为120°。 5.2.3.2启动张力校准装置使其显示值等于0kN，调整测井电缆张力系统使测量值等于OkN，保存调整结果。 5.2.3.3启动张力校准装置使其显示值分别为0kN。10kN、20kN、30kN、**.、最大校验张力值记录，比对测井电缆张力系统测量值与张力校准装置显示值是否满足校准要求。如果满足要求，测井电缆张力系统校准合格：如果不满足要求，则需重复5.2.3.2和5.2.3.3步骤。如果重复三次仍不能满足校准要求，本次校准不合格。
6校准结果 6.1校准报告
测井电缆张力系统校准完毕应出具校准报告。格式参见附录A，校准报告保存期为9个月。 6.2校准合格标签
经校准合格的测井电缆张力系统应出具校准合格标签并粘贴，校准合格标签参见附录B。
7复校时间间隔
7.1测井电缆张力系统在启用前、维修后必须进行校准。 7.2测井电缆张力系统复校时间间隔应不超过3个月。 Q/SY 14008—2019
附录A （资料性附录）
测井电缆张力系统校准报告
测井电缆张力系统校准报告的内容和格式见表A.1。
表A.1测井电缆张力系统校准报告
测井电缆张力系统校准报告
测井电缆张力系统编号
送校单位测井队编号
测井队负责人相对误差范围
张力校准装置显示值 测井电缆张力系统测量值
校准最大相对误差
kN
%
kN 0 10 20 30 ..
%
±3
最大校准张力值
校准结论：
校准人审核人备注
校准日期审核日期
保存部门：
保存期限：9个月
4
