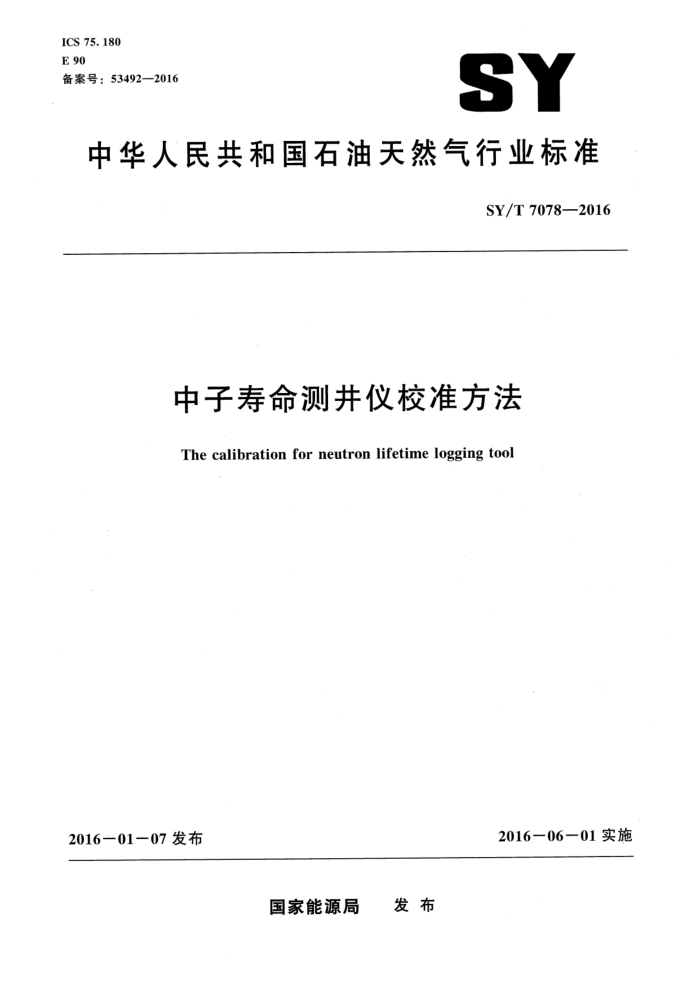

ICS 75. 180 E 90 备案号：53492—2016
SY
中华人民共和国石油天然气行业标准
SY/T 7078-—2016
中子寿命测井仪校准方法
The calibration for neutron lifetime logging tool
2016—06—01实施
201601一07 发布
国家能源局 发布 SY/T 7078—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 概述 5 技术要求 6
n
标准条件 7 校准项目和校准方法 8 校准结果
2
复校时间间隔附录 A（资料性附录）中子寿命测井仪器校准记录附录B（资料性附录）中子寿命测井仪器校准结果格式
9 SY/T 70782016
前 言
本标准按照GB/T 1.1一2009 《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油工业标准化技术委员会石油专用计量器具校准规范直属工作组提出并归口。 本标准起草单位：中石化江汉石油工程有限公司测录井公司。 本标准参加起草单位：中石化胜利工程有限公司测井公司、中石油石油工业测井计量站。 本标准主要起草人：夏鹏、张志华、龙景庆、冯之红、张淼、顿新忠、王江波 SY/T 7078--2016
中子寿命测井仪校准方法
1范围
本标准规定了中子寿命测井仪的技术要求、校准条件、校准项目、校准方法和复校时间间隔。 本标准适用于新投产、使用中和维修后的中子寿命测井仪的校准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 18871电离辐射防护与辐射源安全基本标准 SY 5131石油放射性测井辐射防护安全规程 SY/T 5600石油电缆测井作业技术规范 SY/T 5726　石油测井作业安全规范 SY/T 6139 石油测井专业词汇
3术语和定义
SY/T 6139 界定的术语和定义适用于本文件。
4概述
4.1中子寿命测井仪的组成
中子寿命仪器由脉冲编码短节、探测器短节、中子发生器短节等组成。 4.2中子寿命测井仪的工作原理
中子寿命仪器是一种测量热中子被介质逐步俘获后释放出的伽马射线专用计量器具。测井时，在仪器周围空间形成一个不稳定的热中子区域，选择合适的测量时间，记录热中子被介质俘获所释放的伽马射线，经计算分析可以得到地层的岩性、物性、流体性质等参数。
5技术要求
5.1外观
外观应整洁，其密封圈无变形、无损伤，仪器型号和编号钢印清晰，电子线路和外壳机械连接紧固件无松动现象。 5.2测量项目 5.2.1近源距俘获截面（~）：不确定度应为3%。 SY/T 7078--2016
5.2.2远源距俘获截面（）：不确定度应为3%。 5.3导通性能 5.3.1 各信号贯通线电阻值小于12。 5.3.2 万用表量程开关位于α挡量程，测量仪器缆头对地显示电容充电现象。 5.4温度性能
最高工作温度150℃。
校准条件
6
6.1环境条件 6.1.1 仪器周围应无放射性干扰、无振动、无强电磁干扰。 6.1.2·温度：室温。 6.1.3　校准场所方圆50m内应无非专业人员。 6.2校准设备 6.2.1 四位半数字万用表。 6.2.2矿化度不大于0.5g/L，俘获截面值应为22.1俘获单位（c.u.）淡水刻度井和浓度均匀矿化度为150g/L±2g/L，俘获截面值应为84.8俘获单位（c.u.）卤水刻度井。刻度井直径应大于2m、 水深应大于3m。 6.2.3高温试验箱：温度调节范围为（℃～150℃，控温精度为±2℃。
校准项目和校准方法
>
7.1 # 校准项目 7.1.1外观检查。 7.1.2导通性能检查。 7.1.3俘获截面测量校准。 7.1.4 温度性能。 7.2校准方法 7.2.1　外观
用目力观测，检查仪器外壳、电子线路和密封圈，应符合5.1的要求。 7.2.2导通性能检查 7.2.2.1万用表测量信号贯通线两端接口之间，测量结果应符合5.3.1的要求。 7.2.2.2万用表测量仪器缆头与地之间，测量结果应符合5.3.2的要求。 7.2.3中子寿命仪器俘获截面测量校准 7.2.3.1校准人员的资质和辐射防护应符合 GB18871，SY／T 5726 和 SY 5131的规定。 7.2.3.2通过测井电缆，将地面设备和下井仪器连接，中子发生器短节和探测器短节组合部分，垂 2 SY/T 7078—2016
直竖立于淡水刻度井中心，仪器保持平稳。 7.2.3.3仪器供电，正常后，连续工作不小于30min，记录5组和i的测量值，按公式（1）计算测量的俘获截面平均值应为22.1俘获单位（c.u.），不确定度应符合 5.2的要求。
=1(,, ....)
(1)
.
m
式中: Z 或平均测量值；
测量次数，在本标准中 m=5.
m
7.2.3.4将下井仪垂直竖立于淡水刻度井中心，仪器保持平稳。记录5组和的测量值，按公式（1）计算测量的俘获截面平均值应为84.8俘获单位（c.u.），不确定度应符合5.2的要求。 7.2.4温度性能试验 7.2.4.1.将中子寿命仪器置于高温试验箱中，地面设备通过测井电缆或模拟电缆与仪器相接。 7.2.4.2室温下，仪器供电正常后，通电不少于30)min，然后逐步升至仪器最高工作温度的80%，持续时间不少于60min，分别记录中子寿命仪器工.作参数。中子寿命仪器温度试验结果见表1。
表1中子寿命仪器温度试验参数
工作温度,℃ 供电电压，V 供电电流，mA 存储电流，mA 电离电流，mA 靶压，kV
备注：
7.2.4.3中子寿命仪器温度性能试验后，按7.2.3的要求进行俘获截面测量校准，校准结果应符合 5.2的要求。
8 校准结果
8.1 校准结果应记人校准记录（参见附录A）。 8.2 对已校准的仪器出具校准证书，校准证书应给出校准结果（参见附录B）
9复校时间间隔
9.1建议复校时间间隔为12个月，仪器三个月未使用应进行校准。 9.2仪器维修后应及时进行校准。 SY/T 7078—2016
附录A (资料性附录）
中子寿命测井仪器校准记录
表 A.1给出了中子寿命测井仪器校准记录。
表 A.1中子寿命测井仪器校准记录
仪器编号：仪器型号：生产厂家：审核人：校准人：
送检单位：校准单位：校准日期：有效日期：
校准项目外观检查
校准数据
结果
缆头与地导通性能信号贯通线电阻值，α
平均值
中子寿命仪器工作参数
T
V
V1
Iw
Nn Nf Mn Mr
淡水井
卤水井
1.实测淡水俘获截面值应为22.1俘获单位，不确定度应为3%； 2.实测卤水俘获截面值应为84.8俘获单位，不确定度应为3%。
备注注： V 仪器供电电压，V；
仪器供电电流，mA；仪器稳压电路存储电流，mA；
14
VT 靶压，kV;
-中子管阳极平均电离电流，μA；仪器电子线路工作温度，℃；
Nn 近源距俘获截面，c.u.； Nr- -远源距俘获截面，c.u.。 SY/T 7078--2016
附录B (资料性附录)
中子寿命测井仪器校准结果格式
表 B.1 给出了中子寿命测井仪器校准结果格式。
表 B.1 , 中子寿命测井仪器校准结果
仪器编号：仪器型号：生产厂家：审核人：校准人：
送检单位：校准单位：校准日期：有效日期：
结论
标称值 22. 1
实测值
校准项目淡水俘获截面
c. u. 卤水俘获截面
84.8
c. u. 备注
1.实测淡水俘获截面值不确定度应为3% 2.实测卤水俘获截面值不确定度应为3%
