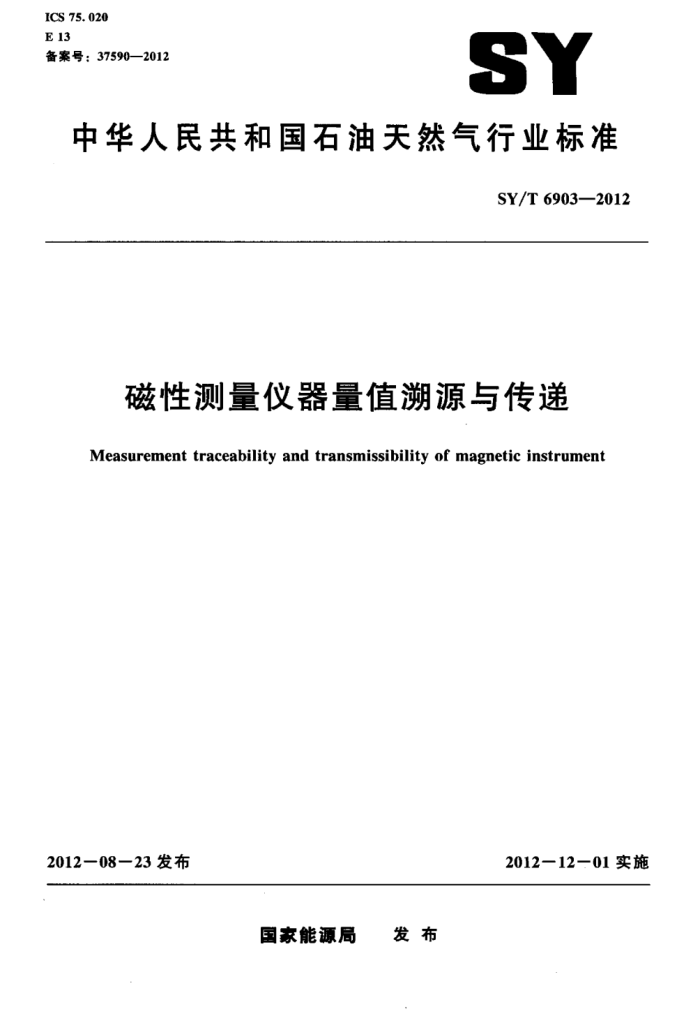

ICS 75.020 E13 备号：37590—2012
SY
中华人民共和国石油天然气行业标准
SY/T6903—2012
磁性测量仪器量值溯源与传递
Measurement traceability and transmissibility of magnetic instrument
2012一08一23发布
2012一12一01实施
国家能源局 发布 SY/T 6903-2012
目 次
前言范围
1
2规范性引用文件 3术语和定义计量特性
4
5量值溯潮源与传递要求 6 量值溯源与传递项目和量值溯源与传递关系图
6.1量值溯源与传递项目 6.2量值溯源与传递关系图 7量值溯源与传递步骤 7.1井斜角的潮源与传递 7.2磁方位角的潮源与传递 7.3工具面角的溯源与传递 8校准结果 9复校时间间隔附录A（资料性附录）磁性测量仪器校准记录格式附录B（资料性附录） 磁性测量仪器校准证书格式
1
0
2
3
5 SY/T6903-2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由石油工业标准化技术委员会计量校准规范工作组提出并归口。 本标推起草单位：中国石化集团胜利石油管理局钻井工程技术公司，中国石化集团胜利石油管理
局技术监督处、中国石油集团渤海钻探公司大港定向井公司。
本标推主要起草人：都振川、黄明泉、温树忠、孙梅、郑德忠、李莉、张会波。 SY/T 6903—2012
磁性测量仪器值溯源与传递
范围
1
本标推规定了磁性测量仪器的计量特性，量值溯源与传递要求，量值溯源与传递项目，量值溯源与传递步骤臻以及校准结果和复校时间间隔。
本标准适用于磁性测量仪器及其计量标准器具的量值溯源与传递管理。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JJF 1071 国家计量校准规范编写规则 JJF1083光学倾斜仪校准规范 SY/T 6587 电子式井斜仪校推方法 SY/T 6704 井斜仪校准装置校推方法
3术语和定义
下列术语和定义适用于本文件。
3.1
磁性测量仪器 magnetic instrument 在石油工程中利用磁性传感器作为磁方位角测量元件，用于井眼轨迹测量的测量仪器，
4计量特性
磁性测量仪器的计量特性见表1。
表1磁性测量仪器的计量特性
允许误差 ± 0. 2° ± 2. 0° ± 2. 0
测量参数井斜角磁方位角工具面角
测量范围 0°~180° 0*~360° 0~360°
注：磁性工具面角和高边工具面角，统称工具面角。
5 量值溯源与传递要求
5.1量值溯源与传递过程中环境条件应满足以下要求：
1 SY/T 6903—2012
环境温度：20℃±5℃。 相对湿度：≤80%。 磁场梯度：6m×6m×4m空间内磁场梯度≤0.2T/m
5.2 量值溯源与传递过程中，标准装置和标准器具满足校准要求。 5.3 井斜仪校准装置经计量考核合格后方可使用。 5.4 光学倾角仪、磁方位仪和井斜仪校准装置应进行定期校准。 5.5 量值溯源体系中上一级标准器具的允许误差不大于下-一级标准器具的1/3。
量值溯源与传递项目和量值潮源与传递关系图
6
6.1 量值溯源与传递项目
量值溯源与传递项目见表2。
表2磁性测量仪器量值潮源与传递项目项目
序号
新制造十
使用中
修理后
井斜角磁方位角工具面角
2 3
注：“”表示应校准。
6.2值溯源与传递关系图
磁性测量仪器量值溯源与传递关系图见图1。
7 量值溯源与传递步骤 7.1井斜角的潮源与传递 7.1.1磁性测量仪器井斜角的校准执行SY/T6587。 7.1.2井斜仪校准装置井斜角的校准执行SY/T6704 7.1.3光学倾斜仪的校准执行JJF1083 7.2磁方位角的溯源与传递 7.2.1磁性测量仪器磁方位角的校准执行SY/T6587。 7.2.2井斜仪校准装置方位角的校准执行SY/T6704。 7.2.3磁方位仪的校准根据型号不同执行对应型号的校准方法。测量误差应在土5范围内。 7.3工具面角的溯源与传递 7.3.1磁性测量仪器工具面角的校准执行SY/T6587。 7.3.2并斜仪校准装置工具面角的校准执行SY/T6704
.-.
2 SY/T 6903—2012
光学或数显分度头测量范围：0°-3600 充许误差：±3"
计量基准
直接比较法
直接比较法
磁方位上级标准测量范围：00360 允许误差：±1
标准器具：光学倾角仪测量范围：0°-180° 充许误差：±30
直接比较法
标准器具：磁方位仪测量范围：0°-360g 允许误差：±5'
计量标准
直接比较法
直接比较法
工作标准器具：井斜仪井 工作标准器具：井斜仪工
工作标准器具：并斜仪方位角校准装置测量范围：0°-360° 充许误差：±15"
具面角校准装置测量范图：0#-3600 允许误差：±15
斜角校准装置测量范围：0#~180 充许误差：±2"
直接比较法
直接比较法
直接比较法
工作计量器具
磁性测量仪器（斜角）测量范围：0F-1800 充许误差：±18
磁性测量仪器（工具面角） 磁性测量仪器（方位角）测量范围：0#~360°
测量范围：0°~3600 充许误差：±2°
允许误差：±2°
图1 量值溯源与传递关系图
8校准结果
8.1 磁性测量仪器在量值溯源与传递过程中，测量误差应符合计量特性的要求。 8.2磁性测量仪器在量值潮源与传递过程中应记录测量结果和测量误差。磁性测量仪器校准记录格式参见附录A。 8.3对校准的测量仪器、校准装置和标准器具应出具校准证书，校准证书应符合JJF1071的要求。 磁性测量仪器校准证书格式参见附录B。 SY/T6903—2012
9 复校时间间隔
9.1 新制造和维修后的磁性测量仪器在使用前应进行校准，使用中的磁性测量仪器应定期进行校准。 复校时间间隔建议不超过6个月。 9.2 2新安装和维修后的井斜仪校准装置在使用前应进行校准，使用中的井斜仪校准装置应定期进行校准。复校时间间隔建议不超过12个月。
4 SY/T69032012
附录A （资料性附录）
磁性测量仪器校准记录格式
磁性测量仪器校准记录格式见表A.1。
表A.1 磁性测量仪器校准记录表
仪器名称
仪器编号
℃:
温度：
凝度：
%RH
环境条件校准依据校准装置
状态值 0 校验值偏差值井斜角
135°
180° 225°
270°
315°
45°
90°
磁性工具面
方位角
高边工具面
备注
状态值 校验值 偏差值 状态值 校验值 愉差值 状态值 校验值 偏差值
0° 90° 180° 270° 45° 135° 225° 315° 0a 90° 180° 270° 00 90° 180° 270°
90° 180° 270° 45° 135° 225° 315° os 90° 180° 270° 0° 9(0" 180° 270°
10*
45"
60°
90°
年月日
校准人
核验人
