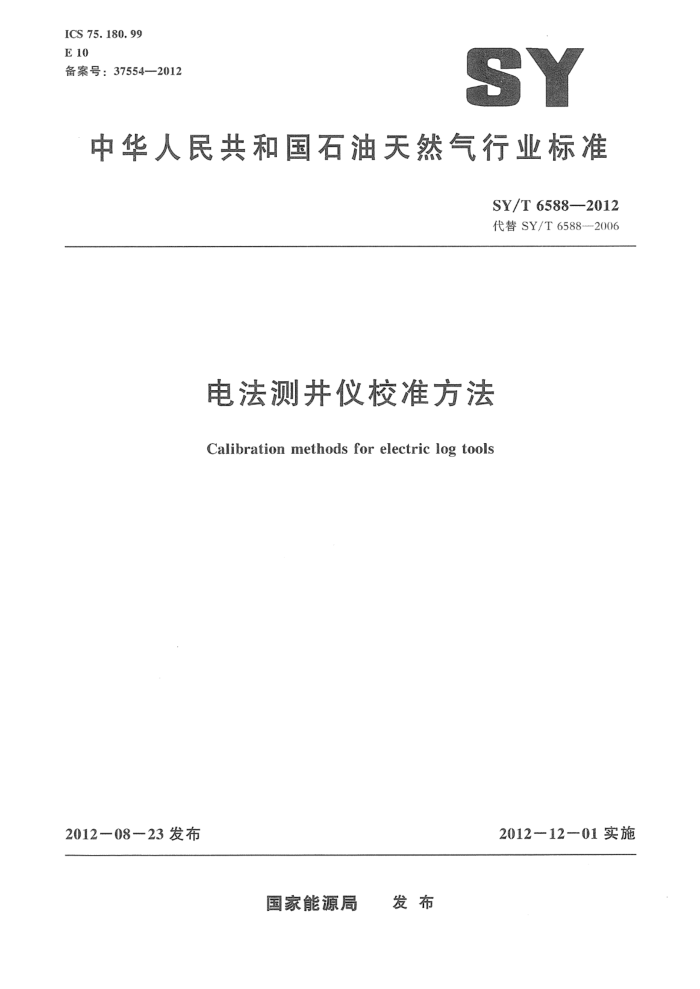

ICS75.180.99 E10 备案号：37554-2012
SY
中华人民共和国石油天然气行业标准
SY/T6588--2012 代替SY/T6588---2006
电法测井仪校准方法
Calibration methods for electric log tools
2012-12-01实施
2012一08-23发布
国家能源局 发布 SY/T 6588--2012
目 次
前言
范围规范性引用文件
0
3 概述 3.1 普通电阻率测井 3.2 电流聚焦测井 3.3 感应测井通用技术要求 4.1外观 4.2 导通线和电极的连通性能
....
4.3 导通线和电极的绝缘性能 4.4 计量特性 5校准条件 5.1环境条件 5.2校准设备 6校准项目和校准方法
.ii
6.1 双侧向测井仪 6.2 邻近侧向测井仪 6.3 微电极测井仪 6.4 微球形聚焦测井仪 6.5 双感应一八侧向测井仪 6.6 高分辨率感应一球形数字聚焦测井仪 6.7 高分辨率阵列感应测井仪· 6.8 高频等参数感应测井仪校准结果
·
10 10 12
7
复校时间间隔附录A（规范性附录） 标准溶液校准法（方法二）附录B（资料性附录） 电法测井仪校准记录附录C（资料性附录）测井仪器校准证书
8
12 13 15 24
1 SY/T6588---2012
前言
本标准按照GB/T1.1一2009《标准工作导则第1部分：标准的结构和编写规则》给出的规则编写。
本标准代替SY/T6588--2006《电法测井仪校准方法》，与SY/T6588--2006《电法测井仪校准方法》相比，主要变化如下：
一增加了高分辨辩率阵列感应测井仪的校准方法（见6.7）；增加了高频等参数感应测井仪的校准方法（见6.8）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油工业标准化技术委员会计量校准规范工作组提出并归口。 本标准起草单位：中国石化集团胜利石油管理局测井公司。 本标准参加起草单位：中国石化集团胜利石油管理局技术监督处。 本标准主要起草人：顿新忠、李军、孟荣军、显永胜、张翠礼、陈新生、周明静、郑德忠、
李莉。
本标准代替了SY/T6588-2006。 SY/T6588-2006的历次版本发布情况为：
-SY/T 5880.2--1993; --SY/T5880.3--1994; SY/T6588—2003.
1 SY/T 6588--2012
电法测井仪校准方法
1范围
本标准规定了双侧向测井仪、邻近侧向测井仪、微电极测井仪、微球形聚焦测井仪、双感应一八侧向测井仪，高分辨率感应一球形数字聚焦测并仪，高分辨率阵列感应测并仪和高频等参数感应测并仪（以下简称电法测井仪）的校准方法。
本标准适用于新投产、使用中和维修后的电法测井仪的校准。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件。其最新版本（包括所有的修改单）适用于本文件。
JF1059一1999测量不确定度的评定与表示。
3概述
3.1普通电阻率测井
普通电阻率测井是将一个三电极系，如AMN电极系下放井中，测量地层物理特性的测井方法。 仪器由电子线路、推靠器和极板三部分组成。供电电极向四周流出恒定电流，在两个测量电极上形成与地层有关的电信号：经采集、计算得到地层相关信息。本标准普通电阻率测井仪是指微电极测井仪。 3.2电流聚焦测井
电流聚焦测井是在电极系上增设聚焦电极，迫使供电电极发出的电流径向地流人地层，从而减小井的分流和围岩的影响，提高纵向分辨率。仪器由电子线路、测量电极系或极板组成。测井时主电极和屏蔽电极向地层发射相同极性的电流，监督电极调整主流和屏流大小相等，使主电流径向流人地层，记录主电极电压和电流就反应了地层的导电性质。本标准电流聚焦测井仪是指双侧向测井仪、邻近侧向测井仪，微球形聚焦测井仪、八侧向测井仪、球形数字聚焦测井仪。 3.3感应测井
感应测井是利用电磁感应原理测量地层电导率的测井方法。仪器由电子线路和感应线圈系组成。 发射线圈发射出交变电流，在地层中产生二次交变电磁场。记录在接收线圈产生的感生电动势，此信号反应了地层电导率的高低。本标准感应测井仪是指双感应，高分辨率感应、高分辨率阵列感应和高频等参数感应测井仪。
1I SY/T6588--2012
4 通用技术要求
4.1外观 4.1.1 仪器应有型号和编号。 4.1.2 外观应整洁，密封圈无变形、损伤。 4.1.3 各紧固件连接无松动、漏油现象 4.1.4 推靠器的活动部分应灵活。 4.1.5 电极表面应干净、光亮。 4.2 导通线和电极的连通性能 4.2.1 电极系导通线（电极与对应插针）两端的电阻值应小于0.12。 4.2.2 电极系同名电极间的导通电阻值应小于0.12。 4.3 导通线和电极的绝缘性能 4.3.1 导通线与电极系外壳的绝缘电阻值应大于50MQ。 4.3.2 各电极间以及电极与电极系外壳之间的绝缘电阻值应大于50M2。 4.4 计量特性 4.4.1 电法测井仪的测量范围和允许误差见表1。
表1电法测井仪的测量范围和充许误差
仪器名称
测量范围
允许误差 ±7% ±5% ±7% ±5% ±5% ±7% ±5% ±7% ±2mS/m
序号
加温时充允许误差
0.2Q*m≤R<1.02*m 1.00*m ±7% ± 5% ±7% ±5% ± 5% ±7% ±5% ±7%
双侧向
1
邻近侧向微电极
2 3
微球形聚焦
双感应
±5% ±5% ±25% ±2mS/m ±5% ±5%
12.m 八侧向
6
高分辨率感应
7
球形数字聚焦高分辨率阵列感应
8 9
2 SY/T6588-2012
表1(续) 测量范围
仪器名称高频等参数感应
序号
允许误差
加温时允许误差
R)%
12-m≤R≤200-m
±（520
10
RH
注："R"为电阻率：R-1为电导率。 高频等参数感应允许误差中R为测量范围上限。
4.4.2 高分辨率感应球形数字聚焦测井仪温度性能校准各分量允许误差见表2。
表21 高分辨率感应一球形数字聚焦测井仪温度性能校准允许误差
高分辨率感应
球形数字聚焦
允许误差
标准电阻率模拟箱（刻度器）挡位
允许误差
各分量
0.417Q挡位 1002挡位
常温校准
( 0.16 (0. 9 3. 1 900.0 ( 0.16 0.9 3. 1 900.0
DILR
±0.10.m
DILX MILR MILX
±2mS/m
±2mS/m
±5% ±0.152*m ±0.152-m ±0.202-m ±0.152m ±45.02*m
100Q挡位
加温校准
DILR DILX MILR MILX
±3mS/m
各分量代表的物理含义如下： DILR 深感应R信号的电导率值： DILX 深感应X信号的电导率值： MILR- 中感应R信号的电导率值： MIX- 中感应X信号的电导率值标准电阻率模拟箱（刻度器）所给定的标称值对于不同的仪器和不同的刻度器都是不同的，
5校准条件
5.1环境条件 5.1.1 仪器校准应在-10℃40℃、相对湿度20%～70%（RH）~气压101kPa条件下进行，刮风、 雨雪、雾霾天气不宜校准。 5.1.2双感应仪、高分辨率感应仪、阵列感应仪应置于3m高以上的木架上，周围10m范围内无金属物质，地面干燥，且无强电磁干扰。 5.1.3高频等参数感应仪应置于1.5m高以上的木架上，周围2.5m范围内无金属物质，地面干燥，且无强电磁干扰。
3 SY/T6588--2012
5.2 校准设备
高频等参数感应测井仪校准设备见表3，其他电法测井仪校准设备见表4。
表3高频等参数感应测井仪校准设备
标称值
标准电阻率模拟环模拟环
允许误差
相位值 (°) 1. 09 3. 28 8. 66 19. 0 42.0 0. 95 2.82 8.46 18.7 41.1 1.01 3. 05 8. 42 19.1 41. 5 1.59 3. 24 8.33 19.1 42.3 1. 09 3.36 8.38 18.8 41. 0
视电阻率 n.m 204 54. 4 14.3 4. 04 0. 96 238 65. 9 14.8 4. 16 1.00 223 59.8 14. 9 4. 02 0. 98 132 55. 3 15. 1 4. 03 0. 95 205 52.7 15. 0 4.12 1.01
相位值 (")
视电阻率 Q.m 18～ 21 5.4~6.2
模拟环位置
- 0. 09~ 0. 09 -0.27~ 0.28 -0.70～~ 0. 72 -1.6~1.9
1
2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5
IM - 1 -2. 0
- 0. 51~ 0. 61
-1.5~1.6 -3.3~3.6 - 0. 14~ 0.16 0.11~0.14
33～35
0.32~0.40 10.1~10.7 -0.96~1.18
IM-1-1.4
2.6~2.9 0. 82~ 0. 91 0.19~0.22 -39~39
-2.1- 2. 5
4.1~4.9 -0.13~0.18 -0.41~ 0.55 -11.5~11.9
- 1. 15 ～ 1. 55 3. 4~～ 3. 6 - 2.6~ 3.6 -1.04~ 1.16 5.7~~7.4 0. 26 ~ 0. 32
IM-1-1.0
-28~30 12.5~13.6
0.25~0.35 -0.52~0.71 -1.33~1.81 -3.9~4.4
IM-1-0.7
3.0~4.0 6.1~7.5 -0.25～0.34 -0.22~0.33
1.14~1.36
55~59
0.681.05 -15.717.4 -1.71~2.64
IM - 1-0.5
5.1~5.9
-3.9~5.9 -1.57~1.99 -8.5~11.5
0.38~0.54
标准电阻率模拟环的组成如下：
1一螺纹套简；
2-法兰盘：
模拟环IM-1-2.0;
3 4 5 6 7- 8-螺栓
模拟环IM-1-1.4;
模拟环IM-1-1.0;
模拟环IM-1-0.7；模拟环IM-1-0.5
b标准电阻率模拟环通常在0°～50°之间给出五个特定的相位差值供校准使用。 SY/T 6588--2012
表4日 电法测井仪（高频等参数感应测井仪除外）校准设备
校准设备名称
工作范围 02.m~100002-m 0.5mS/m~10000mS/m 0.22 ·m~2002*m
允许误差 ±1.5% ±1.5% ±1.0% ± 10%. ± 0.5% ±5℃
标准电阻率模拟箱"（刻度器）标准电导率模拟环（刻度环）标准电阻率溶液池°（不少于三个）
500V兆欧表数字万用表加温测试装置
0Q~200MQ 02~1Mn 0℃~250℃
a标准电阻率模拟箱（刻度器）通常在0Q。m～100002*m之间给出几个特定的电阻率值供校准使用。 标准电导率模拟环（刻度环）通常在0.5mS/m10000mS/m之间给出几个特定的电导率值供校准使用。 c标准电阻率溶液池通常在0.2Q·m～200Q·m之间给出几个特定的电阻率值供校准使用，按电阻率值的相
对高低将标准电阻率溶液池可分为高、中、低校准池。溶液池的尺寸为：长度大于或等于6m，宽度大于或等于1m，深度大于或等于1m
6校准项目和校准方法
6.1双侧向测并仪 6.1.1 外观
目测检查应符合4.1.1，4.1.2，4.1.3和4.1.5的规定。 6.1.2绝缘性能
用兆欧表测量电极系与仪器外壳、各电极间以及导通线与电极系外壳之间的绝缘电阻值，其测量电阻值应符合4.3的规定。 6.1.3连通性能
用数字万用表测量导通线两端、电极与对应接口之间的电阻值，其测量电阻值应符合4.2的规定。 6.1.4测量误差 6.1.4.1连接标准电阻率刻度器、仪器与地面数据采集系统，通过地面数据采集系统给仪器供电。 6.1.4.2将仪器置于测井挡，测量标准电阻率刻度器不同挡位的深、浅侧向电阻率值 6.1.4.3按公式（1）分别计算深，浅侧向电阻率的相对误差，相对误差应符合表1的要求。
:=(R:-Ri)/R×100%
***(1)
式中：一一第i挡的电阻率相对误差，用百分数表示； R，一一第i挡的电阻率测量值，单位为欧姆米（Q。m）； R--第i挡的电阻率标称值．单位为欧姆米（Qm）。
5
