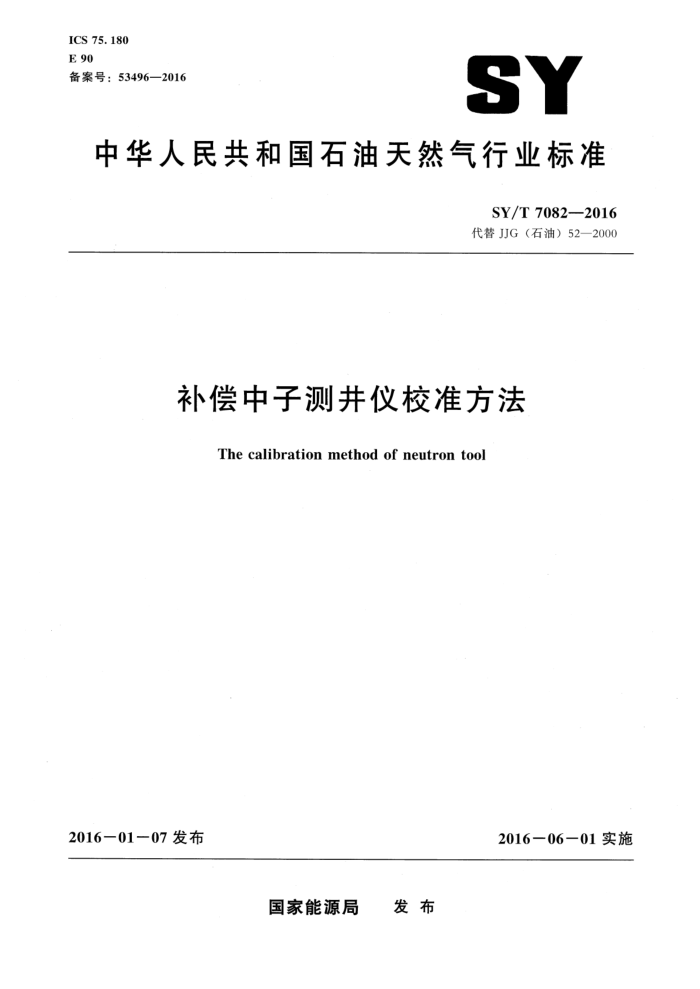

ICS 75. 180 E 90 备案号：53496—2016
SY
中华人民共和国石油天然气行业标准
SY/T 7082--2016 代替JJG（石油）52一2000
补偿中子测井仪校准方法
The calibration method of neutron tool
2016—06—01实施
2016一01一07 发布
国家能源局 发布 SY/T 7082--2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 概述 5 技术要求 6 校准条件 7 校准项目和校准方法 8 校准结果 9 复校时间间隔附录A（资料性附录） 校准记录附录B（资料性附录） 校准证书格式
1 SY/T 7082—2016
前 創言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
本标准代替JJG（石油）52一2000《补偿中子测井仪检定规程》，与JJG（石油）52- 2—2000相比，主要变化如下：
增加了规范性引用文件（见第2章; 增加了中子孔隙度标准井、中子孔隙度工作标准井、中子刻度器的定义（见第3章); 校准用主要设备增加了工作标准井（见6.1）；将原有的记录格式编排在附录中（见附录A); -删除了电源变化引起孔隙度测量误差的内容；删除了温度稳定性应符合产品标准规定的内容； 6项检定项目修改为2项校准项目（见7.1）；删除了检定证书背面格式，增加了校准证书格式; 删除了检定结果通知书背面格式。
本标准由石油工业标准化技术委员会石油专用计量器具校准规范直属工作组提出并归口。 本标准负责起草单位：中国石油天然气集团公司石油测井仪器计量站。 本标准参加起草单位：中国石油集团测井有限公司、中石化胜利石油工程有限公司测井公司。 本标准主要起草人：邱益香、王剑琴、臧德福、王江波、任晓荣、刘青。 本标准代替JJG（石油）52—2000。
I SY/T 7082-—2016
补偿中子测井仪校准方法
1范围
本标准规定了石油测井补偿中子测井仪的技术要求、校准条件、校准项目、校准方法、校准结果和复校时间间隔。
本标准适用于新投产、使用中和修理后的补偿中子测井仪（以下简称“测井仪”）的校准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBZ 142油（气）田测井用密封型放射源卫生防护标准 JF 1059.1测量不确定度评定与表示 SY/T 61392005　石油测井专业词汇
3术语和定义
SY/T 6139一2005 界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 SY/T 6139—2005 中的某些术语和定义。 3. 1
计数率 counts per second 每秒的脉冲个数，用符号“cps”表示。
3. 2
计数率比值 counting rate ratio 测井仪器所记录的短源距与长源距计数率之比（简称“比值”）。
3.3
中子孔隙度neutron porosity 用在中子刻度井中刻度过的中子测井仪器测出的地层孔隙度。实质上是等效含氢指数，如实际孔
隙度为零的石膏的中子孔隙度为 49%。
[SY/T 6139—2005，定义 4.32]
3. 4
中子孔隙度标准井primary standard for neutron porosity 复现和保存中子孔隙度标准量值，并经法定程序批准的中子孔隙度专用最高标准计量器具。它一
般为一组实体模型井，它的量值不因测量方法或测量仪器的不同而改变。 3.5
中子孔隙度工作标准井secondary（working） standards for neutron porosity 复现和保存特定型号中子孔隙度量值的专用标准计量器具。它一一般为模拟井，它的量值不因测量
方法或测量仪器的不同而改变。
1 SY/T 7082—2016
3.6
中子刻度器 calibrator for neutron tool 中子刻度器是中子孔隙度的模拟器，用于仪器刻度。
4概述 4.1 测井仪器组成
测井仪器由中子源、长源距探测器、短源距探测器、电子线路和密封耐压钢管组成。 4.2　工作原理
测井仪是测量地层孔隙度的专用测量设备。测井仪内的中子源向四周地层发射快中子，快中子在地层中扩散并减速，最后成为热中子，被长、短源距探测器所探测。探测到的中子数用来确定地层的孔隙度。
5技术要求
5.1外观 5.1.1应标明型号、编号和现场刻度器的校验安装标记。 5.1.2应保持整洁并有完好的密封圈，紧固件无松动。 5.2技术指标 5.2.1 孔隙度 Φ测量范围：0p.u.～100p.u.。 5.2.2孔隙度最大允许误差：
a）Φ≤7p.u．时，最大允许误差为±（.5p.u. b）Φ>7p.u.时，最大允许误差为±7%。
6校准条件
6.1校准用主要设备 6.1.1标准井和刻度器主要技术指标
中子孔隙度标准井（以下简称“标准井”）和中子孔隙度工作标准井（以下简称“工作标准井”）和中子刻度器（以下简称“刻度器”）主要技术指标见表1。 6.1.2地面采集系统主要技术指标
计数率相对误差：±0.1% 6.2校准环境
校准环境应满足：
环境温度：0℃以上；湿度：RH<80%； -无强震动、无强电磁干扰；校准时，应无其他放射源干扰。
2 SY/T 7082-2016
表1标准井、工作标准井和刻度器主要技术指标
名称
主要指标
数量
标称值或取值范围
不确定度 p. u. 0.3 0.3 0. 3 0.3 0.3 0. 4 (). 5 (). 5 (). 5 0. 5 0. 5 0. 4 0. 4 0.7 (). 3
p. u. 0. 1 5.0 13. 2 2(). 2 2.3. 5 3(0). () 37. 2 52. 9 100. 0 15～3() 30)～100) ()～1) 15～30 30～100 ()～10)
9口
标准井
工作标准井
至少三个孔隙度点
刻度器 (刻度筒)
至少三个孔隙度点
注1：标准井或工作标准井可能内并的不同．标准层数及标称值都会不同。 注2：不同的刻度器（刻度筒）给山的分布点通常都多于个．给定的标称值都会不同，其给定的误差也不会
完全一样，只要满足量值传递要求即可。 注3：校准可在标准井、工作标准并或刻度器（刻度简）者之一中进行。
校准项目和校准方法
7
7. 1 校准项目
校准项目为：
外观; 示值误差。
7.2校准方法 7.2.1　外观
目测检查应符合5:1的规定。 7.2.2 示值误差 7.2.2.1校准准备
校准准备步骤如下： SY/T 7082—2016
a）将测井仪水平放置于高0.5m的仪器架上，通过电缆将测井仪与地面采集系统连接。 b）给测井仪和地面采集系统按测井仪技术指标供相应的交流电压和电流值，通电预热不少
于 30min。
c）按测井仪操作手册运行相应程序，当确信测井仪性能稳定可靠时，进人下一步工作。 d）安装放射源。校准场所及校准人员的辐射防护应符合 GBZ 142的规定。
7.2.2.2标准井或工作标准井测量（方法一）
将测井仪置于标准井或工作标准井各层中点及其上下10cm 和20cm 处测量，每次测量时间不少于300s，记录孔隙度测量值，数据列人表A.1。孔隙度测量值应满足5.2.1的要求。 7.2.2.3刻度器（刻度筒）测量（方法二）
将测井仪置于刻度器中，并按要求插入孔隙度调节棒，每次测量时间不少于300s，记录孔隙度测量值，数据列人表 A.2。孔隙度测量值应满足5.2.1的要求。 7.2.2.4计算各测量点孔隙度误差
测量点孔隙度误差应按如下计算： a）测量点的孔隙度值≤7p.u．时，按公式（1）计算孔隙度测量误差。
(1)
m=Φm-
式中： Apm— -孔隙度示值误差； Φm一一测量点的孔隙度测量值; Φ——测量点的孔隙度标称值。 b）测量点的孔隙度值 Φ>7p.u.时，按公式（2）计算孔隙度测量相对误差。
m=±m=±×100%
(2)
Φ
式中: 0sm -孔隙度测量相对误差。 孔隙度最大允许误差应满足5.2.2的要求。
８校准结果
8.1＇校准记录
原始校准数据应填人校准记录中，格式参见附录 A。 8.2校准结果处理 8.2.1被校测井仪的最大允许误差的计算数据，应按规则进行修约，修约间隔取0.1。判断测井仪器是否超过允许误差时，应以修约后的数据为依据。 8.2.2按本标准校准的补偿中子测井仪，符合的签发校准证书，格式参见附录B。 8.2.3需要出具测量不确定度报告时，按JJF1059.1的要求进行测量不确定度评定。
4 SY/T 7082—2016
9 复校时间间隔
根据使用环境等情况确定复校时间，建议测井仪器复校时间间隔不超过3个月或不超过9井次。
