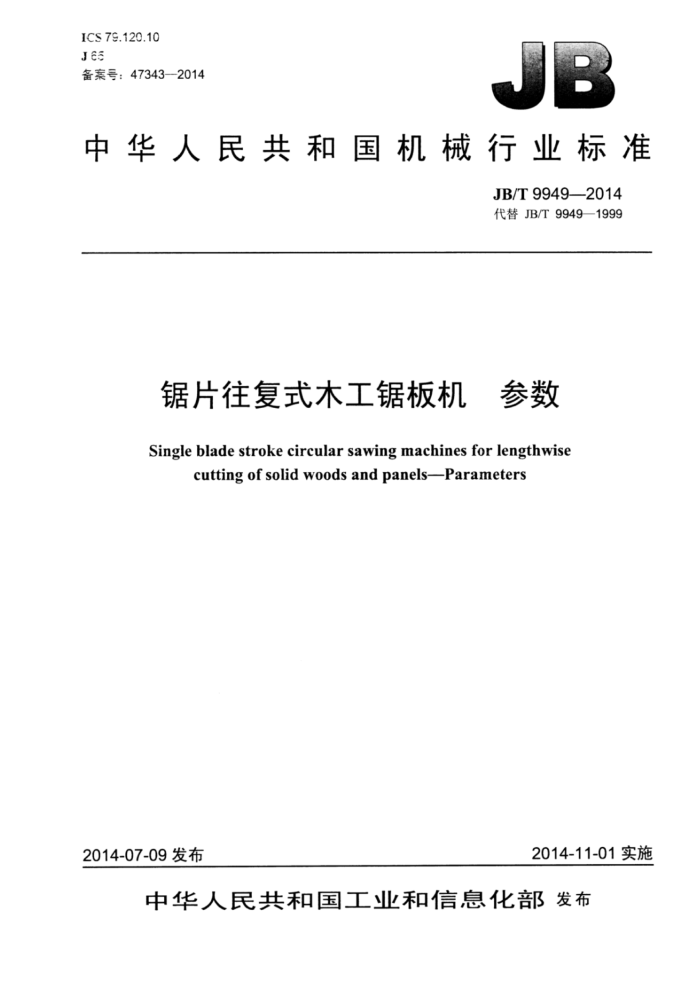

ICS 79.120.10 Jes 备案号：47343-2014
中华人民共和国机械行业标准
JB/T9949—2014 代替JB/T9949—1999
锯片往复式木工锯板机 参数
Single blade stroke circular sawing machines for lengthwise
cutting of solid woods and panels-Parameters
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JBTSS49-2014
目 次
前言范·
II
1 2 附录A（资料性附录）锯片往复式木工锯板机的其他基本参数
000000080800901
10000001080500000E0000000008000010
参数
*2 JB/T9949—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9949—1999《锯片往复式木工锯板机参数》，与JB/T9949一1999相比主要技术变
化如下：
一修改了前言；修改了图1；
修改了表1。 与本标准配套使用的标准有：
GB/T10960—2005木工机床 锯片往复锯板机术语和精度。 本标准由中国机械工业联合会提出本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：东莞市南兴家具装备制造股份有限公司、亚洲工友（威海）有限公司、台州市意
利欧机械有限公司、南通国全木工机械制造有限公司、佛山市顺德区同凯源机械制造有限公司。
本标准主要起草人：董延文、王志贵、程楠、陈国泉、孔凡胜。 本标准所代替标准的历次版本发布情况为：
-JB/T9949—1999。
ⅡI JB/T9949—2014
锯片往复式木工锯板机参数
1范围
本标准规定了锯片往复式木工锯板机的参数。 本标准适用于最大加工长度大于或等于2000mm的锯片往复式木工锯板机。
2参数
锯片往复式木工锯板机的型式如图1所示（不限制具体结构），主参数应符合表1的规定，其他基本参数参见表A.1。
A
口
口
口
口 二
口
口
一电气柜和控制面板： 2—固定压料装置； 3—工作台； 4—床身：注：本图不限制锯片往复式木工锯板机的具体结构。
一后送料工作台： 6——锯切机构： 7前送料工作台。
了
图1 表1
单位为毫米
主参数值
主参数名称最大加工长度
2000,2500,2800,3000,3200,3800 JB/T9949--2014
附录A （资料性附录）
锯片往复式木工锯板机的其他基本参数
锯片往复式木工锯板机的其他基本参数见表A.1。
表A.1
单位为毫米
参数值
参数名称主锯片最大直径最大加工厚度
315 65
355 75
400 90
450 120
2 116676
中华人民共和国
机械行业标准
锯片往复式木工锯板机 参数
JB/T99492014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm-0.5印张·8千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：1511112386 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
JB/T9949-2014
版权专有 侵权必究
打印日期：2015年3月26日F009A
