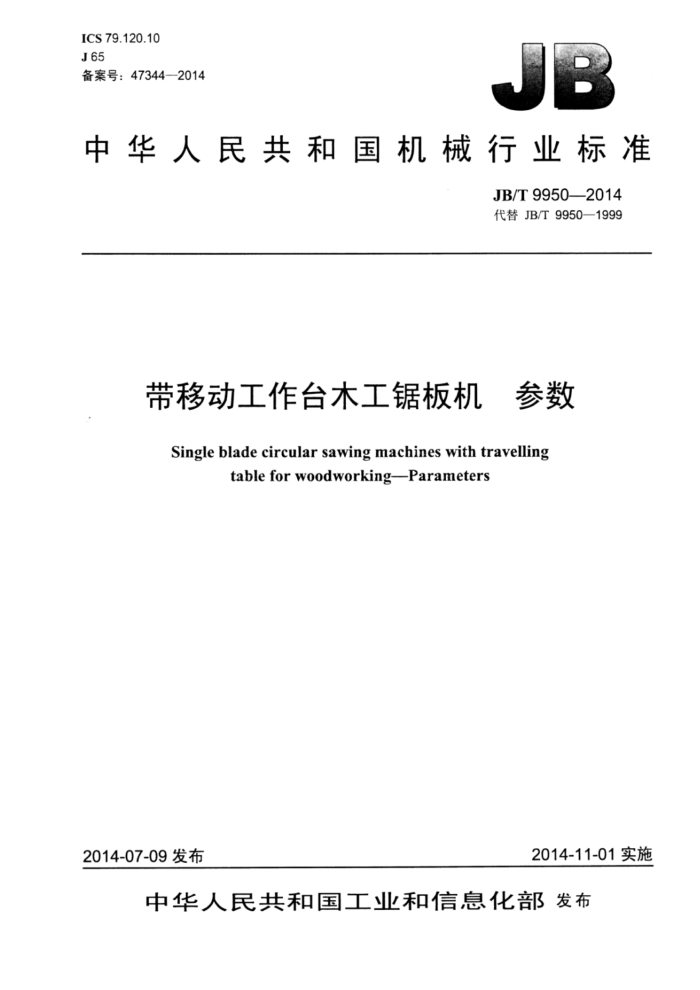

ICS79.120.10 J65 备案号：47344—2014
中华人民共和国机械行业标准
JB/T9950——2014 代替JB/T9950—1999
带移动工作台木工锯板机 参数 Single blade circular sawing machines with travelling
table for woodworking--Parameters
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T9950—2014
目 次
前言...
I
范围. 参数....
1
2
附录A（资料性附录）带移动工作台木工锯板机的其他基本参数
2
I JB/T9950—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9950--1999《带移动工作台木工锯板机 L参数》，与JB/T9950—1999相比主要技术
变化如下：
-增加了前言；一修改了图1；
修改了表1。 与本标准配套使用的标准有：
GB/T10959—2005 木工机床 带移动工作台锯板机术语和精度。 本标准由中国机械工业联合会提出。 本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：东莞市南兴家具装备制造股份有限公司、亚洲工友（威海）有限公司、南通国全
木工机械制造有限公司、台州市意利欧机械有限公司、福建农林大学材料工程学院
本标准主要起草人：董延文、王志贵、陈国泉、程楠、饶久平。 本标准所代替标准的历次版本发布情况为：
JB/T9950—1999
II JB/T9950—2014
带移动工作台木工锯板机参数
范围
本标准规定了带移动工作台木工锯板机的参数。 本标准适用于最大加工长度大于或等于2000mm的带移动工作台木工锯板机。
2参数
带移动工作台木工锯板机的型式如图1所示，主参数应符合表1的规定，其他基本参数参见表A.1。
串
串
0
锯板角度显示；一床身；
一纵向导向板固定工作台；移动工作台：
一角度锯切导向板；一托架：一横向导向板。
7- R
1
2
-
3 锯切机构：
注：本图不限制具体结构。
图1 表1
单位为毫米
主参数名称最大加工长度
主参数值
2000,2500,2800, 3000,3200,3800 JB/T9950-2014
附录A （资料性附录）
带移动工作台木工锯板机的其他基本参数
带移动工作台木工锯板机的其他基本参数见表A.1。
表 A.1
单位为毫米
参数名称主锯片最大直径最大加工厚度
参 数值
315 70
355 80
400 90
