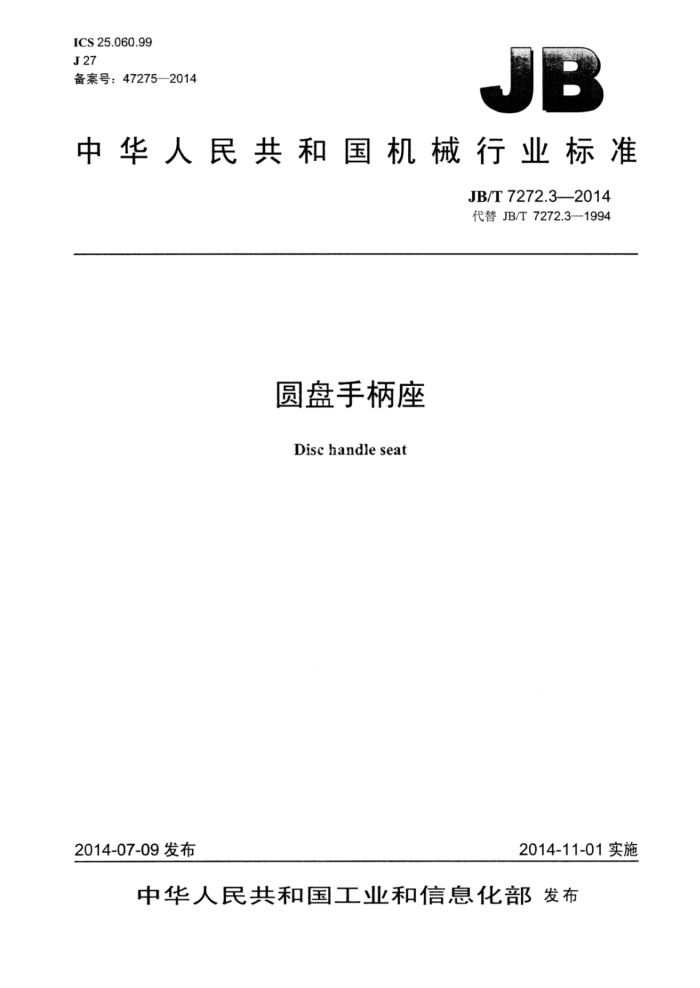

ICS 25.060.99 J27 备案号：47275—2014
中华人民共和国机械行业标准
JB/T7272.3—2014 代替JB/T7272.3—1994
圆盘手柄座
Disc handle seat
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T7272.3—2014
目 次
前言 1范围 2规范性引用文件. 3型式与尺寸 4标记
4.1标记方法 4.2标记示例. 5技术要求.. 5.1推荐材料. 5.2表面处理.. 5.3 其他.
2
2
图1 圆盘手柄座
表1[ 圆盘手柄座的尺寸 JB/T7272.3—2014
前言
JB/T7272分为4个部分：
-第1部分：手柄座；第2部分：锁紧手柄座；第3部分：圆盘手柄座；第4部分：定位手柄座。
一
本部分为JB/T7272的第3部分。 本部分按照GB/T1.1-2009给出的规则起草本部分代替B/T7272.3一1994《圆盘手柄座》，与JB/T7272.3一1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；一取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰本部分所代替标准的历次版本发布情况为：
JB/T7272.3—1994。
Ⅱ JB/T7272.3—2014
圆盘手柄座
1范围
JB/T7272的本部分规定了圆盘手柄座的型式与尺寸、标记及技术要求。 本部分适用于圆盘手柄座。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7276操作件标记方法 JB/T7277操作件技术条件
3型式与尺寸
圆盘手柄座的型式与尺寸按图1及表1的规定。
did2德平
20°
R
锥销孔d 先钻一面
B型
C型
A型
Ra12.
镀前 /Ra1.6
注
图1 圆盘手柄座 JB/T7272.3-2014
单位为毫米 22
表1 圆盘手柄座的尺寸
基本尺寸极限偏差H8 D H d1 d2 dg h W h2 h3 h.a
19.02 10
12
18
16
d
+o.27
+g027 80 36 M12 17
40 22 M6 9 4 8 14 16 15 4
50 26 M8 11
70
60
32 M10 13
6
5
11 18 20 19
13
21 23 23
24 26 25
6
4标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2 标记示例
A型，d=10mm，D=40mmHT200，喷砂镀铬圆盘手柄座的标记为：
手柄座10×40JB/T7272.3
B型，d=10mm：D=40mm，HT200，喷砂镀铬圆盘手柄座的标记为：
手柄座B10×40JB/T7272.3
C型，d=10mm，D=40mmHT200，喷砂镀铬圆盘手柄座的标记为：
手柄座C10×40JB/T7272.3
5技术要求
5.1推荐材料
推荐使用HT200、35钢Q235A，如使用其他材料，由供需双方确定。 5.2 表面处理
喷砂镀铬（PS/D·Cr）镀铬抛光（D·LCr）：氧化（H·Y）。 5.3其他
其他技术要求应符合JB/T7277的规定。
