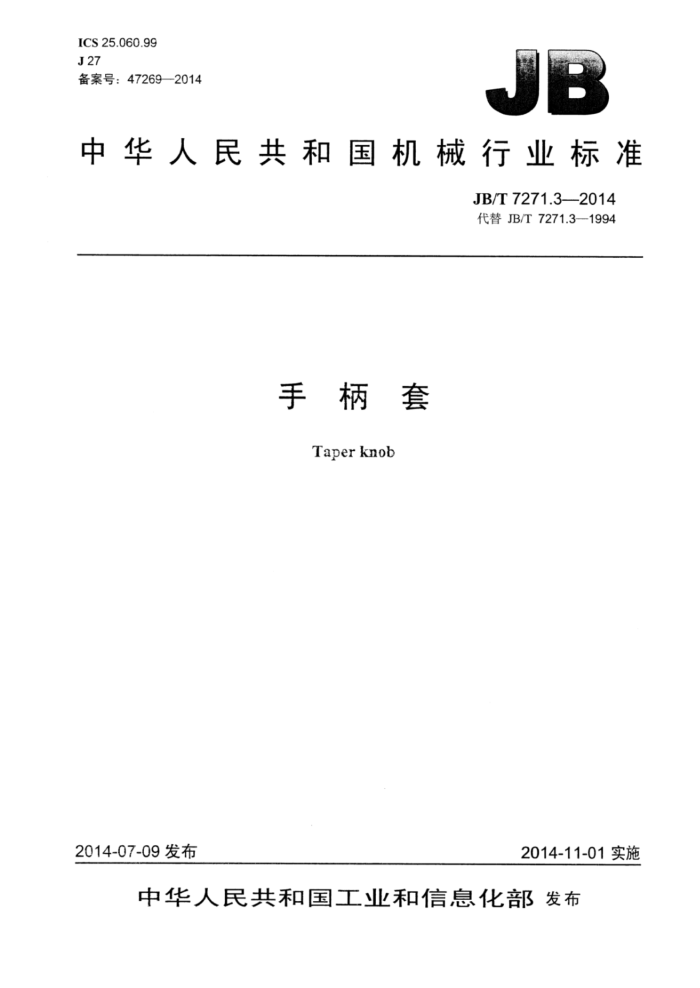

ICS 25.060.99 J27 备案号：47269—2014
?
中华人民共和国机械行业标准
JB/T7271.3—-2014 代替JB/T7271.3-1994
手柄套
Taper knob
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7271.3—2014
目 次
前言
.II
范围. 2 规范性引用文件
型式与尺寸
3
4标记.... 4.1标记方法 4.2标记示例 5技术要求... 5.1推荐材料
5.2 其他图1手柄套
表1手柄套的尺寸 JB/T7271.3—2014
前言
JB/T7271分为6个部分：
第1部分：手柄球；第2部分：指示手柄球：第3部分：手柄套；第4部分：椭圆手柄套；第5部分：长手柄套；第6部分：手柄杆。
本部分为JB/T7271的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7271.3—1994《手柄套》，与JB/T7271.3—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7271.3—1994。
II JB/T7271.3—2014
手柄套
1范围
JB/T7271的本部分规定了手柄套的型式与尺寸、标记及技术要求。 本部分适用于手柄套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7276操作件标记方法 JB/T7277操作件技术条件
3型式与尺寸
手柄套的型式与尺寸按图1及表1的规定。
11
A型
B型
图1手柄套表1手柄套的尺寸 D
单位为毫米
a M5 M6 M8 M10
L 16 20 25 32 40 50 63
Di 9 12 15 20 25 32 40
1 12 14 16 20 25 32 40
11 3
12 16 20 25 32 40 50
4 5 6 7 8
M12 M16 M20 JB/T7271.3—-2014
4标记
4.1 标记方法
标记方法按JB/T7276的规定。 4.2 ：标记示例
A型，d=M12，L=40mm， 黑色手柄套的标记为：
手柄套M12×40 JB/T7271.3
A型，d=M12，L=40mm， 红色手柄套的标记为：
手柄套M12×40（红） JB/T7271.3
B型，d=M12，L=40mm， 黑色手柄套的标记为：
手柄套 BM12X40 JB/T7271.3
5 技术要求
5.1推荐材料
推荐使用塑料，如使用其他材料，由供需双方确定。 5.2 其他
其他技术要求应符合JB/T7277的规定。
