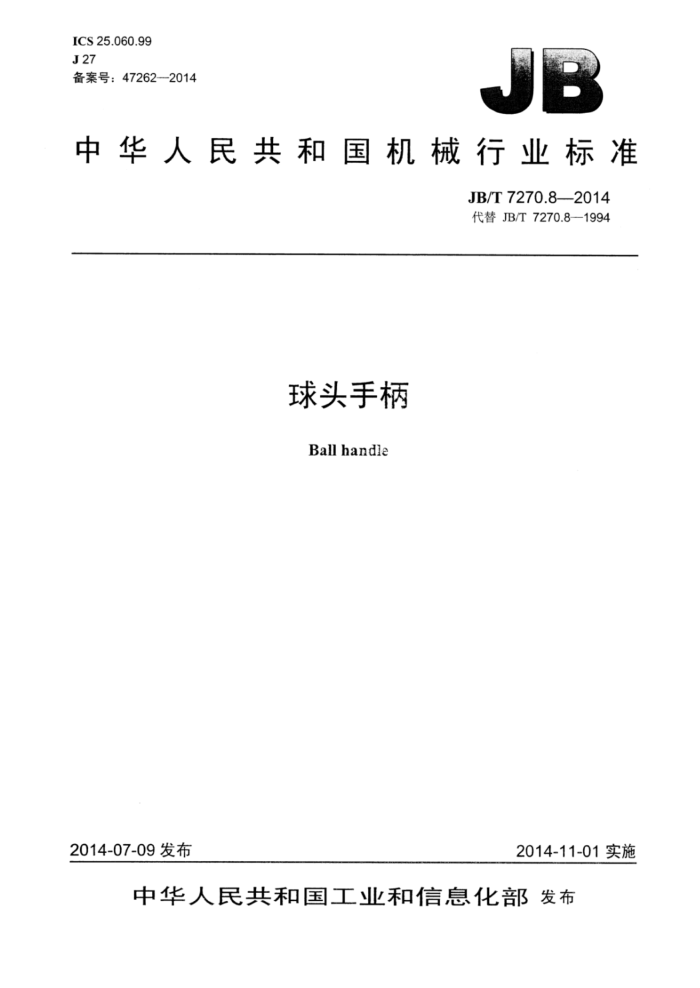

ICS25.060.99 J27 备案号：47262-2014
中华人民共和国机械行业标准
JB/T7270.8—2014 代替JB/T7270.8—-1994
球头手柄 Ball handle
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7270.8—2014
目 次
前言范围. 2规范性引用文件. 3型式与尺寸... 4标记..
I
4.1标记方法 4.2标记示例.. 5技术要求. 5.1推荐材料.. 5.2表面处理 5.3其他.
2
2
图1球头手柄. 表1球头手柄的尺寸 JB/T7270.82014
前言
JB/T7270分为12个部分：
-第1部分：手柄；第2部分：曲面手柄：第3部分：直手柄；第4部分：转动小手柄；第5部分：转动手柄；第6部分：曲面转动手柄：第7部分：锥柱手柄；第8部分：球头手柄；第9部分：单柄对重手柄；第10部分：双柄对重手柄；第11部分：可折手柄；第12部分：可调位紧定手柄。
本部分为JB/T7270的第8部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7270.8—1994《球头手柄》，与JB/T7270.8—1994相比主要技术变化如下：
-增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7270.8-1994
I JB/T7270.8—2014
球头手柄
1范围
JB/T7270的本部分规定了球头手柄的型式与尺寸、标记及技术要求。 本部分适用于球头手柄。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7276操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
球头手柄的型式与尺寸按图1及表1的规定。
R3.2
SD
Ra6.3
12.5
Ra6
Ra 6.3
sRa63
A型
B型
镀前 /Ra1.6 V
注：锥销孔d2先钻一面。
图1球头手柄表1球头手柄的尺寸
单位为毫米
d
SD Di d2 ds 16 6
基本尺寸 极限偏差 di 基本尺寸 极限偏差H13
H
L
018 50
5.5 7
M8 M10
M5 M6 10 14 6.5
8 10
11
5
+0.022
0
3
63 20 8 JB/T7270.8—2014
表1球头手柄的尺寸（续）
d
S
H
L SD D1 d2 d3 80 26 10 4 M8 12 18 8.5 100 32 12 5 M10 14 22 10 125 40 16 6 M12 16 28 13 160 50 20 8 M16 20 36 17
di
基本尺寸 极限偏差
基本尺寸 极限偏差H13
+0.027 M12 8
12 16 20 25
+0.22 0
0
M16
10
+0.033 M20 13
+0.27
0
0
M24 18
4 标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2标记示例
A型，d=8mm，L=50mm，35钢，喷砂镀铬球头手柄的标记为：
手柄8×50JB/T7270.8
A型，di=M8，L=50mm，35钢，喷砂镀铬球头手柄的标记为：
手柄M8X50JB/T7270.8
A型，s=5.5mm，L=50mm，35钢，喷砂镀铬球头手柄的标记为：
手柄5.5×5.5×50JB/T7270.8
B型，d=8mm：L=50mm，35钢，喷砂镀铬球头手柄的标记为：
手柄B8×50JB/T7270.8
B型，di=M8，L=50mm，35钢，喷砂镀铬球头手柄的标记为：
手柄BM8×50JB/T7270.8
B型，s=5.5mm，L=50mm35钢，喷砂镀铬球头手柄的标记为：
手柄B5.5×5.5×50JB/T7270.8
5技术要求
5.1推荐材料
35钢；Q235A。 如使用其他材料，由供需双方确定。
5.2表面处理
喷砂镀铬（PS/D·Cr）：镀铬抛光（DLsCr）。 5.3其他
其他技术应符合JB/T7277的规定。
