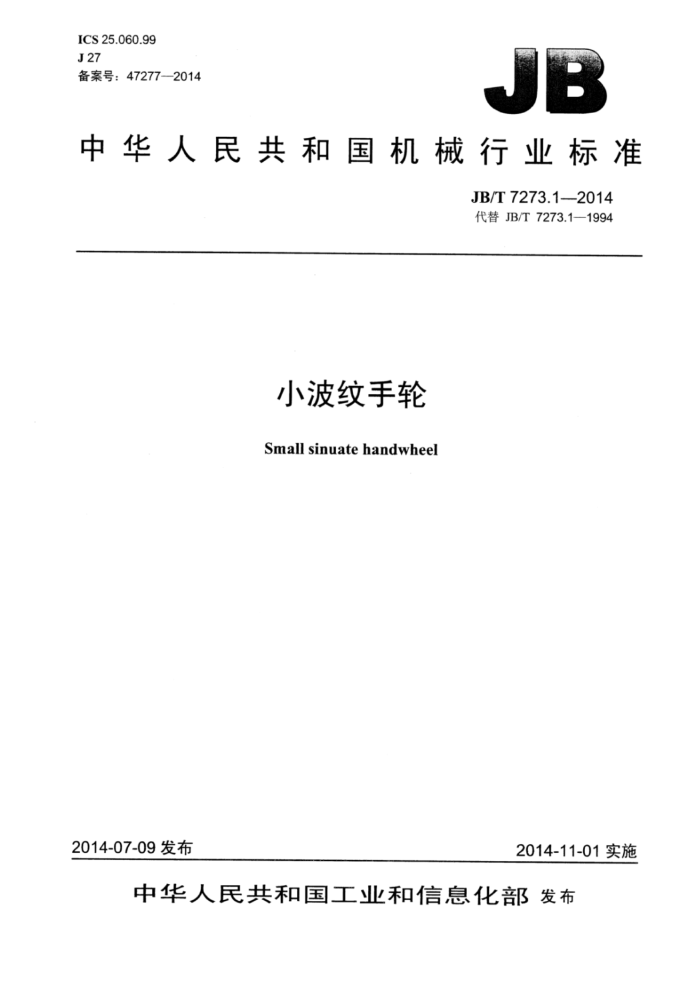

ICS25.060.99 J27 备案号：47277-2014
中华人民共和国机械行业标准
JB/T7273.1-2014 代替JB/T7273.1—1994
小波纹手轮 Small sinuate handwheel
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7273.1—2014
目 次
前言
II
范围.. 2 规范性引用文件 3 型式与尺寸.. 4标记. 4.1标记方法. 4.2标记示例. 5技术要求... 5.1推荐材料.
1
5.2 表面处理 5.3 其他..
图1 小波纹手轮
表1小波纹手轮的尺寸 JB/T7273.1—2014
前言
JB/T7273分为11个部分：
第1部分：小波纹手轮；第2部分：小手轮；第3部分：手轮；第4部分：波纹手轮；第5部分：圆轮缘手轮； -第6部分：波纹圆轮缘手轮；第7部分：内波纹手轮；第8部分：背面波纹手轮；第9部分：辐条手轮；第10部分：带可折手柄的辐条手轮：第11部分：直辐条圆轮缘手轮。
本部分为JB/T7273的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7273.1—1994《小波纹手轮》，与JB/T7273.1—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7273.1—1994。
Ⅱ JB/T7273.1—2014
小波纹手轮
1范围
JB/T7273的本部分规定了小波纹手轮的型式与尺寸、标记及技术要求。 本部分适用于小波纹手轮。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7275嵌套 JB/T7276操作件标记方法 JB/T7277操作件技术条件
3型式与尺寸
小波纹手轮的型式与尺寸按图1及表1的规定。
Ra12.
联车
锥销孔d2 先钻一面
B型
Ra3.2
A型
1
图1小波纹手轮表1 小波纹手轮的尺寸
单位为毫米
d
嵌套“
D3 d d H
h f2
D
0
D
hT
基本尺寸 极限偏差
+0.018 50 40 45 58 16 2 16 15 10 12 8 6X12 +0.022 63 50 55 68 18
6 8
3
L
0
6
20 19 1.6 12 14
10
8X14
2
0 JB/T7273.1—2014
表1小波纹手轮的尺寸（续）
d
A h h, h2 h3 R
嵌套
B
D D1 D2 Ds d
基本尺寸 极限偏差
+0.022 80 63 70 88 22 3 24 21 1.6 14 16 12 10X16
10 12 按JB/T7275的规定。
8
4
0
16 18 10 14 18 20 12 16
12×18 12×20
+0.27 100
23
125 100 112 140 32 4 32 28 25
80 90 112 28
4标记
4.1 标记方法
标记方法按JB/T7276的规定。 4.2标记示例
A型，d=10mm，D=80mm，ZL102，阳极氧化小波纹手轮的标记为：
手轮.10×80JB/T7273.1
B型，d=10mmD=80mm， 塑料小波纹手轮的标记为：
手轮B10×80JB/T7273.1
5技术要求
5.1推荐材料
推荐使用ZL102、塑料，如使用其他材料，由供需双方确定。 5.2表面处理
ZL102为阳极氧化（D·Y）。 5.3其他
其他技术应符合JB/T7277的规定。
