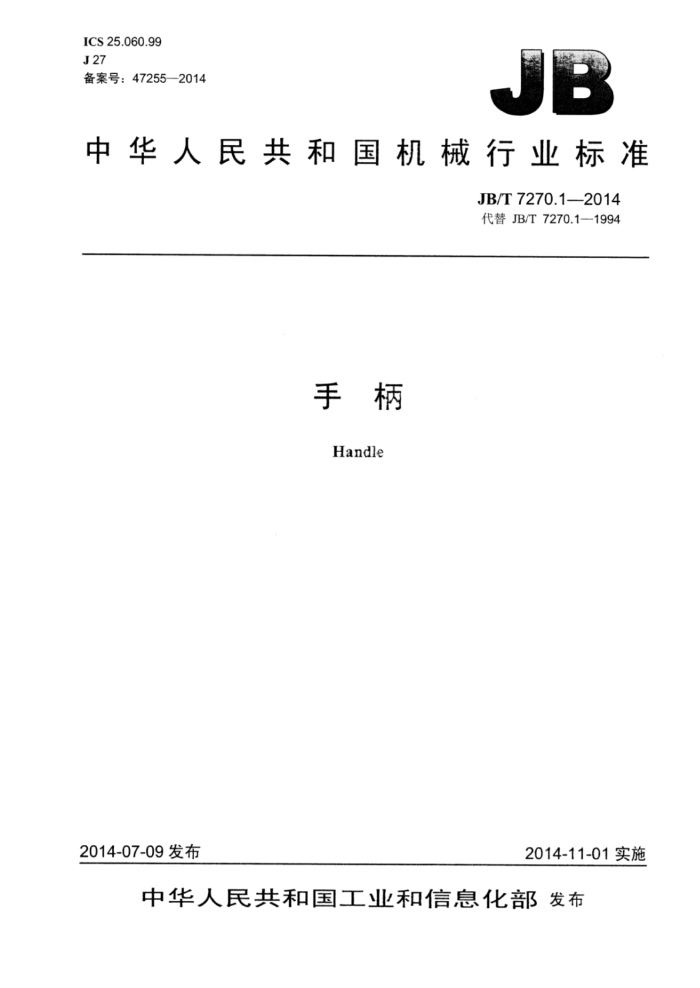

ICS 25.060.99 J27 备案号：47255—2014
中华人民共和国机械行业标准
JB/T7270.12014 代替JB/T7270.1—1994
手柄 Handle
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7270.1-2014
目 次
前言.. 范围
1 2 规范性引用文件. 3 型式与尺寸
4标记 4.1标记方法. 4.2标记示例 5技术要求. 5.1推荐材料 5.2 表面处理 5.3 其他
图1 手柄
000100000000010000
表1 手柄的尺寸 JB/T7270.1—2014
前言
JB/T7270分为12个部分：
-第1部分：手柄；第2部分：曲面手柄； -第3部分：直手柄：第4部分：转动小手柄； -第5部分：转动手柄；第6部分：曲面转动手柄；第7部分：锥柱手柄；第8部分：球头手柄；第9部分：单柄对重手柄； -第10部分：双柄对重手柄；第11部分：可折手柄：第12部分：可调位紧定手柄。
本部分为JB/T7270的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7270.1—1994《手柄》，与JB/T7270.11994相比主要技术变化如下：
增加了标准的英文名称；一取消了沉孔的部分尺寸，如对边和对角宽度；修改了材料的要求：取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7270.11994。
II JB/T7270.1—2014
手柄
范围
1
JB/T7270的本部分规定了手柄的型式与尺寸、标记及技术要求。 本部分适用于手柄。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7276操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
手柄的型式与尺寸按图1及表1的规定。
1
A型
B型
门
说明：未注尺寸由制造商确定。
镀前 /Ra1.6 V
注：
经供需双方协商，可不制出内六角。
图1手柄 JB/T7270.1—2014
表1手 手柄的尺寸
单位为毫米
d
3
基本 极限偏差 di d2 L 尺寸 js7
Di SR
D
11
12
参考 14 16 2 9 7 12 20 2.5 11 8 14
L
M4 2.5 32
6 8 10 8 8 10 12 10
4 5 6 8 10 12 16
±0.006 M5 3.5 40
10 12 14 16 12 4 25 3 13 10 16
M6 4 50 M8 5.5 63 12 14 16 18 20 14 M10 7 80 16 18 20 22 25 16 5 40 M12 9 100 20 22 25 28 32 18 6 50 6 25 18 32 M16 12 112 22 25 28 32 36 20 8 56
32 4 16 12 20
±0.007
20 15 25
5
±0.009
32 22 40
B
4 标记
4.1 1标记方法
标记方法按JB/T7276的规定。 4.2 2标记示例
A型，d=6mm，L=50mm，=10mm，35钢，喷砂镀铬手柄的标记为：
手柄6×50×10JB/T7270.1
B型，di=M6，L=50mm，35钢，喷砂镀铬手柄的标记为：
手柄BM6X50JB/T7270.1
5技术要求
5.1推荐材料
推荐使用35钢，Q235A。 如使用其他材料，由供需双方确定。
5.2 表面处理
喷砂镀铬（PS/D·Cr)；镀铬抛光（D·LCr)；氧化（H·Y）。 5.3 3其他
其他技术要求应符合JB/T7277的规定。
