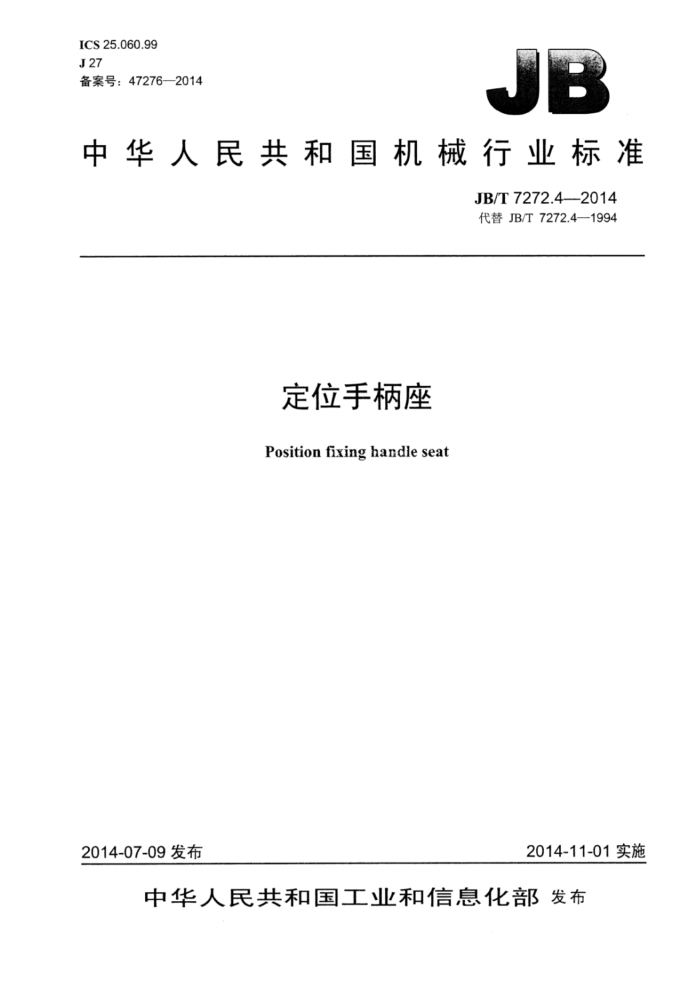

ICS 25.060.99 J27 备案号：47276—2014
D
中华人民共和国机械行业标准
JB/T7272.4—2014 代替JB/T7272.4—1994
定位手柄座 Position fixing handle seat
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T7272.4--2014
目 次
前言 1 范围 2 规范性引用文件 3 型式与尺寸.. 4标记. 4.1标记方法.. 4.2标记示例 5技术要求 5.1推荐材料 5.2表面处理.. 5.3其他.
图1定 定位手柄座
表1 定位手柄座的尺寸 JB/T7272.4—2014
前言
JB/T7272分为4个部分：
第1部分：手柄座；第2部分：锁紧手柄座；第3部分：圆盘手柄座；第4部分：定位手柄座。
本部分为JB/T7272的第4部分。 本部分按照GB/T1.12009给出的规则起草。 本部分代替JB/T7272.4—1994《定位手柄座》，与JB/T7272.4—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7272.4—1994。
Ⅱ JB/T7272.4—2014
定位手柄座
1范围
JB/F7272的本部分规定了定位手柄座的型式与尺寸、标记及技术要求。 本部分适用于定位手柄座。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T308 滚动轴承钢球 GB/T2089 普通圆柱螺旋压缩弹簧尺寸及参数（两端圈并紧磨平或制扁） JB/T7276 操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
定位手柄座的型式与尺寸按图1及表1的规定。
锥销孔d 先钻一面/
d德平
Ra12.5
镀前 /Ra1.6
王
图1定位手柄座表1 定位手柄座的尺寸
单位为毫米
d
h hz W 钢球 压缩弹簧
d d2 ds da
D
H
h
基本尺寸 极限偏差H8
6.7 11 18 20 19 6.5 0.8X5X24 8.5 13 21 23 23 8
50 16 26 M8 11 60 20 32 M10 13
12 16
+0.027 0
1.2X7×35
1 JB/T7272.4——2014
表1 定位手柄座的尺寸（续）
d
H di d2 d3 da
h hi hz h 钢球 压缩弹簧b
D
H
基本尺寸 极限偏差H8
18 22 按GB/T308的规定； b
70 25 32 M10 13 80 30 36 M12 17
23 25
+0.033 0
6 8.5 13 21 23
12X7X35
8
1
按GB/T2089的规定。
4 标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2标记示例
d=16mm，D=60mm，HT200，喷砂镀铬定位手柄座的标记为：
手柄座16×60JB/T7272.4
5技术要求
5.1推荐材料
推荐使用HT200、35钢、Q235A，如使用其他材料，由供需双方确定。 5.2 表面处理
喷砂镀铬（PS/D·Cr）；镀铬抛光（D·L3Cr）；氧化（H·Y）。 5.3其他
其他技术应符合JB/T7277的规定。 中华人民共和国
机械行业标准定位手柄座 JB/T7272.42014
+
