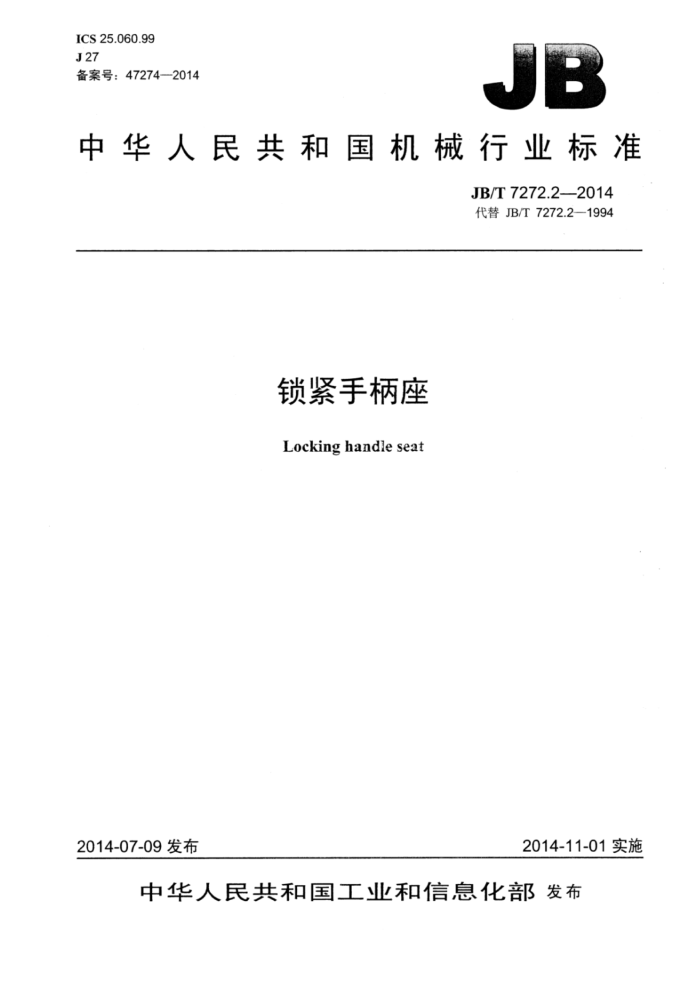

ICS 25.060.99 J27 备案号：47274—2014
中华人民共和国机械行业标准
JB/T7272.22014 代替JB/T7272.2—1994
锁紧手柄座
Locking handle seat
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7272.2—2014
目 次
前言范围
.II
1
2 规范性引用文件，
型式与尺寸
3
4标记. 4.1标记方法. 4.2标记示例 5技术要求. 5.1推荐材料 5.2表面处理. 5.3其他..
图1 锁紧手柄座
0000.
表1锁紧手柄座的尺寸 JB/T7272.2—2014
前言
JB/T7272分为4个部分：
第1部分：手柄座； -第2部分：锁紧手柄座；第3部分：圆盘手柄座：第4部分：定位手柄座。
本部分为JB/T7272的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T7272.2—1994《锁紧手柄套》，与JB/T7272.2—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7272.2—1994。
ⅡI JB/T7272.2-2014
锁紧手柄座
1范围
JB/T7272的本部分规定了锁紧手柄座的型式与尺寸、标记及技术要求。 本部分适用于锁紧手柄座。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7276操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
锁紧手柄座的型式与尺寸按图1及表1的规定。
d铭平
锥销孔d
镀前 /Ra1.6
王
图1锁紧手柄座表1 锁紧手柄座的尺寸
单位为毫米
di
极限偏差H8 3
d
W
A
D
H
hz
h
7
基本尺寸
13 16 22 4 16 20 28 25
M12 M16
40 50
12 14
28 35
0 10
11 13
3
+0.022 0 JB/T7272.2-—2014
表1锁紧手柄座的尺寸（续）
d1
d2 d h h1 h hr3
D
H
A
基本尺寸 极限偏差H8
22 25 34 33
M20 M24 70 22 50 M27
60
18
45
12 16
+0.027 17 27 40 39
5
32 34 40 48 47
80
26
60
21
6
4标记
4.1 标记方法
标记方法按JB/T7276的规定。 4.2标记示例
d=M12，D=40mm，HT200，喷砂镀铬锁紧手柄座的标记为：
手柄座 M12X40JB/T7272.2
5技术要求
5.1 推荐材料
推荐使用HT200；35钢、Q235A，如使用其他材料，由供需双方确定。 5.2 表面处理
喷砂镀铬（PS/D·Cr）；镀铬抛光（D·L3Cr）：氧化（H·Y）。 5.3其他
其他技术要求应符合JB/T7277的规定。
