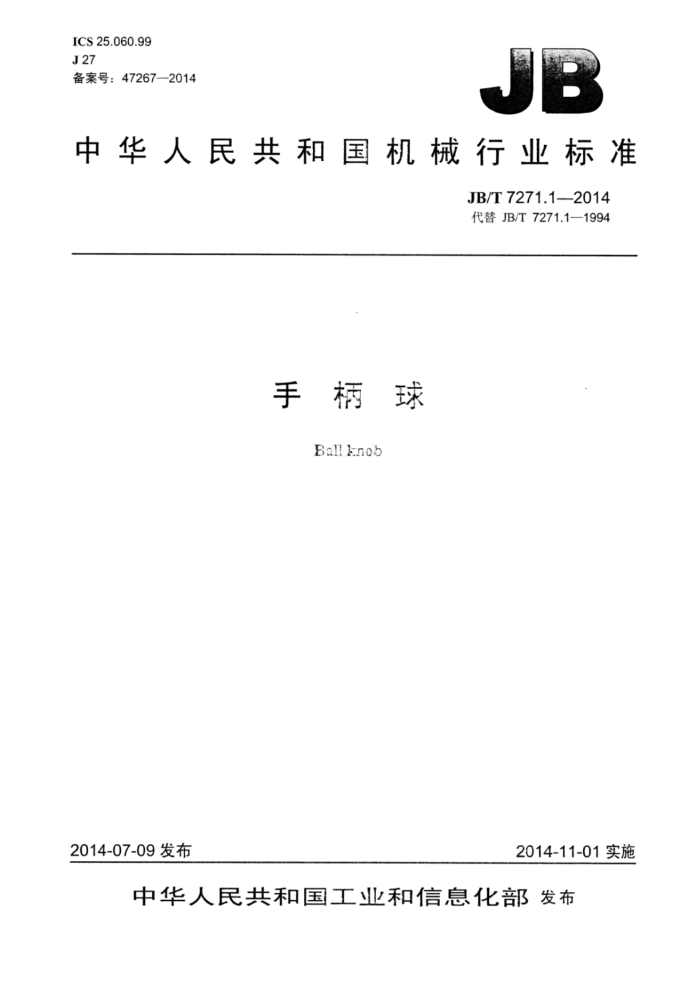

ICS25.060.99 J27 备案号：472672014
中华人民共和国机械行业标准
JB/T7271.12014 代替JB/T7271.1—1994
手柄球
Ball knob
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T7271.1--2014
目 次
前言范围..
II
1
2规范性引用文件. 3 型式与尺寸.. 4标记 4.1标记方法. 4.2标记示例.. 5技术要求.. 5.1推荐材料. 5.2 其他...
中
二
图1手柄球
表1手柄球的尺寸
.1 JB/T7271.1—2014
前言
JB/T7271分为6个部分：
第1部分：手柄球；第2部分：指示手柄球；第3部分：手柄套：第4部分：椭圆手柄套；第5部分：长手柄套；第6部分：手柄杆。
本部分为JB/T7271的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7271.11994《手柄球》，与JB/T7271.1—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7271.1—1994。
II JB/T7271.1—2014
手柄球
1范围
JB/T7271的本部分规定了手柄球的型式与尺寸、标记及技术要求。 本部分适用于手柄球。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7275嵌套 JB/T7276操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
手柄球的型式与尺寸按图1及表1的规定。
联套
A型
B型
图1手柄球表1手 手柄球的尺寸
单位为毫米
嵌套a BM5×12 BM6X14 BM8X16 BM10X20 BM12X25
d M5 M6 M8 M10 M12
SD 16 20 25 32 40
H 14 18 22.5 29 36
1 12 14 16 20 25
1 JB/T7271.1—2014
表1 手柄球的尺寸（续）
SD 50 63
H 45 56
I 32 40
嵌套 BM16X32 BM20X36
d M16 M20 按JB/T7275。
4 标记 4.1标记方法
标记方法按JB/T7276的规定。 4.2标记示例
A型，d=M10，SD=32mm，黑色手柄球的标记为：
手柄球M10×32 JB/T7271.1
B型.d-M10.SD=32mm 红色手柄球的标记为：
手柄球 BM10×32（红） JB/T7271.1
5技术要求
5.1推荐材料
推荐使用塑料。如使用其他材料，由供需双方确定。 5.2其他
其他技术要求应符合JB/T7277的规定。
