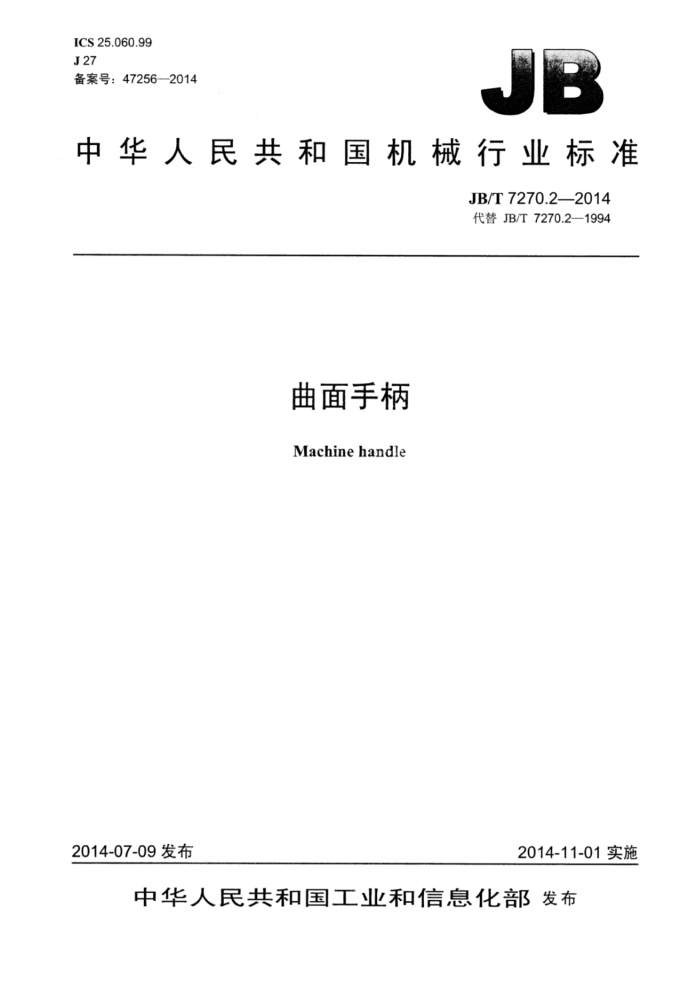

ICS25.060.99 J27 备案号：47256—2014
中华人民共和国机械行业标准
JB/T7270.22014 代替JB/T7270.2—1994
曲面手柄
Machine handle
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7270.22014
目 次
前言... 范围 2规范性引用文件 3型式与尺寸.. 4标记. 4.1标记方法. 4.2标记示例 5技术要求... 5.1推荐材料 5.2表面处理. 5.3其他..
II
2
2
图1 曲面手柄
9000000080800880
表1手柄的尺寸
EEE0EEEEE0EEEEEEEEEEEEFEEEEEE JB/T7270.2—2014
前言
JB/T7270分为12个部分：
第1部分：手柄；第2部分：曲面手柄；第3部分：直手柄；第4部分：转动小手柄；第5部分：转动手柄；第6部分：曲面转动手柄；第7部分：锥柱手柄；第8部分：球头手柄；第9部分：单柄对重手柄；第10部分：双柄对重手柄：第11部分：可折手柄：第12部分：可调位紧定手柄。
本部分为JB/T7270的第2部分。 本按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7270.2—1994《曲面手柄》，与JB/T7270.2--1994相比主要技术变化如下：
增加了标准的英文名称；取消了沉孔的部分尺寸，如对边和对角宽度；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7270.2—1994。
ⅡI JB/T7270.2—2014
曲面手柄
1范围
JB/T7270的本部分规定了曲面手柄的型式与尺寸、标记及技术要求。 本部分适用于曲面手柄。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7276操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
手柄的型式与尺寸按图1及表1的规定
一
怡
15
上
A型
/Ra12.5（V）
B型
说明：未注尺寸由制造商确定。
镀前 /Ra1.6 V
注：V
经供需双方协商，可不制出内六角。
图1 曲面手柄 JB/T7270.2—2014
表13 手柄的尺寸
单位为毫米
d
13
15
Di D 上 R SR
[1 L
基本 极限偏差 di d 尺寸 js7 4
参考 14 参考 D
1
6 8 10 8 3 20 2 4 10 7
20 9.5
M4 2.5 32
25 2.5 5 13 8 6.5 24 14.52.5
5 ±0.006 M5 3.5 40 6
10 12 10
10 12 14 16 12 32 3 7 16 10 28 19
M6 4 50 M8 5.5 63 12 14 16 18 20 14 39 4 8 20 12 10 41 21
4
8
8 10 12 16
±0.007
80 16 18 20 22 25 16 100 20 22 25 28 32 112 22 25
M10 M12 M16
49 5 10 25 15 60 6 13 32 70
50 29 63 40 4.5
5
13
16
±0.009
36 20
14
36 22 2
8
力
4标记
4.1 标记方法
标记方法按JB/T7276的规定。 4.2标记示例
A型，d=6mm，L=50mm，[=10mm35钢，喷砂镀铬曲面手柄的标记为：
手柄6×50×10JB/T7270.2
B型，di=M6，L=50mm，35钢，喷砂镀铬曲面手柄的标记为：
手柄BM6X50JB/T7270.2
5技术要求
5.1 推荐材料
推荐使用35钢，Q235A。 如使用其他材料，由供需双方确定。
5.2表面处理 5
喷砂镀铬（PS/D·Cr）；镀铬抛光（D·L3Cr）；氧化（H·Y）。 5.3其他
其他技术应符合JB/T7277的规定。
