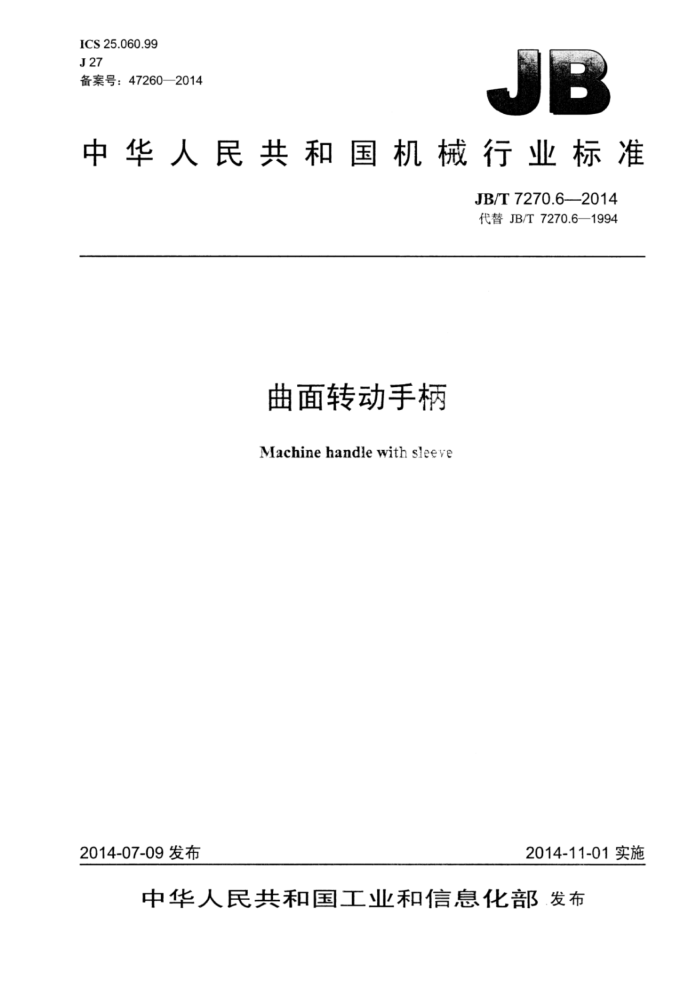

ICS25.060.99 J27 备案号：47260—2014
中华人民共和国机械行业标准
JB/T7270.6-—2014 代替JB/T7270.6—1994
曲面转动手柄
Machinehandle with sleeve
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部.发布 JB/T7270.6—2014
目 次
前言 1 范围 2 规范性引用文件 3 型式与尺寸 4标记.. 4.1标记方法 4.2标记示例 5技术要求. 5.1推荐材料 5.2 表面处理. 5.3 其他.
1
图1 曲面转动手柄图2 手柄套.
表1 曲面转动手柄的尺寸表2 手柄套尺寸 JB/T7270.6—2014
前 言
JB/T7270分为12个部分：
第1部分：手柄；第2部分：曲面手柄：第3部分：直手柄；第4部分：转动小手柄；第5部分：转动手柄：第6部分：曲面转动手柄；第7部分：锥柱手柄；第8部分：球头手柄；第9部分：单柄对重手柄：第10部分：双柄对重手柄；第11部分：可折手柄；第12部分：可调位紧定手柄。
本部分为JB/T7270的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7270.6—1994《曲面转动手柄》与JB/T7270.6—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7270.41994。
A JB/T7270.6—2014
曲面转动手柄
1范围
JB/T7270的本部分规定了曲面转动手柄的型式与尺寸、标记及技术要求。 本部分适用于曲面转动手柄。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T97.1平垫圈一A级 GB/T895.1孔用钢丝挡圈 JB/T7270.5转动手柄 JB/T7276操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
3.1 曲面转动手柄的型式与尺寸按图1及表1的规定。
印合
A型
LI
B型
1—手柄套A：2——手柄杆A：3—弹性套：4—平垫圈：
5手柄杆B:6 手柄套B：7钢丝挡圈
图1 曲面转动手柄 JB/T7270.6—2014
表1 曲面转动手柄的尺寸件号 1 6
单位为毫米 7
.
主要 尺 寸 L L1 1 D 名称 手柄套A、B 手柄杆A、Ba 弹性套“ 平垫圈b 钢丝挡圈
2 1 5
3
4
d
M6 50 - 12 16 M8 63 71 14 20 M10 80 90 16 25 规格 M12 100 112 18 32 M16 112 126 20 36
50 63 80 100 112
M6 M8 M10 M12 M16
2 2.5 3 4 6
4 5 6 8 10
7 8 10 14
按JB/T7270.5。 按GB/T97.1。 按GB/T895.1
-
C
2手柄套的型式与尺寸按图2及表2的规定
3.2
Ri
SR
A型
5 D
Ra32
一
l1
13 14
5
B型
R2
2
镀前 /Ra 1.6
/Ra6.3(V
注：
V
中
图2手柄套表2手柄套尺寸
单位为毫米
di
SR 参考
L1 参考
h 13 14 Ls
L D D1 基本尺寸 极限偏差H11
dz
R2
A B
A
B
+0.075 +0.090
- 32 7 40 42 - 一 一 7.4 40 8 50 52 3 8.5 50 10 60 65 3.5 0.8 0.4 5
50 16 11 6 63 20 14 8 7 80 25 16 10 8 100 32 20 12 10 +0.110 +0.090 10.5 64 13 75 80 4.5
3 3.5
0
0
6
0
0
+0.110
14.6 70 14 85 90 5.5 1 0.5 7
112 36 22 16 14
0
2 JB/T7270.6—2014
4标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2 标记示例
A型，d=M8，L=63mm，35钢，喷砂镀铬曲面转动手柄的标记为：
手柄M8×63JB/T7270.6
B型，d=M8，L=63mm，35钢，喷砂镀铬曲面转动手柄的标记为：
手柄BM8×63JB/T7270.6
5 技术要求
5.1 推荐材料
手柄套：35钢；Q235A。 如使用其他材料，由供需双方确定。
5.2表面处理
手柄套：喷砂镀铬（PS/D·Cr）；镀铬抛光（D·LsCr）。 5.3其他
其他技术应符合JB/T7277的规定。
