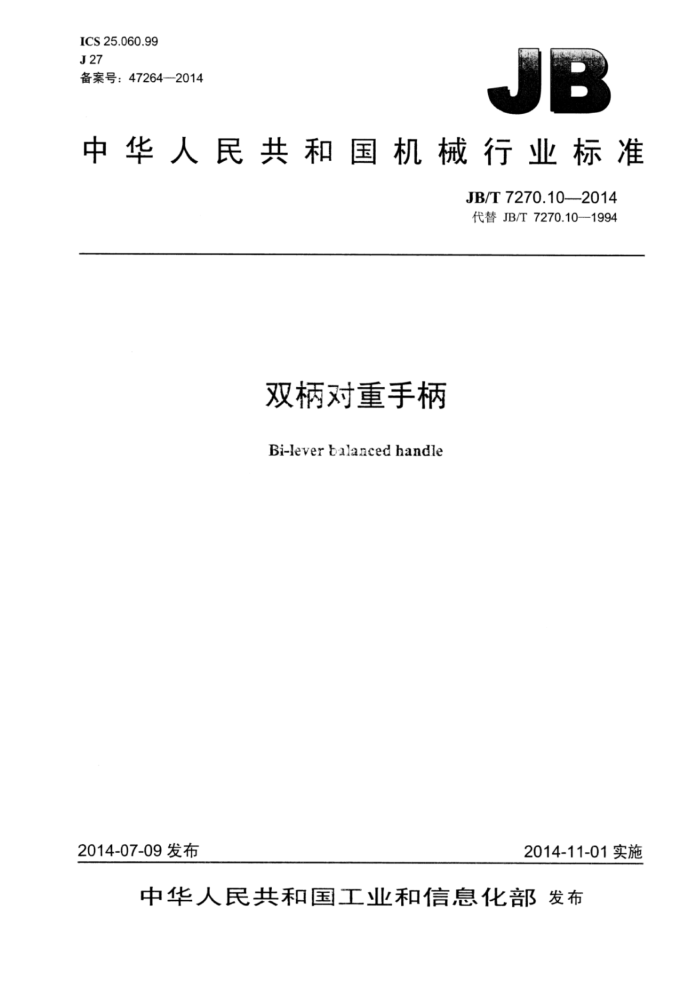

ICS 25.060.99 J27 备案号：47264—2014
D
中华人民共和国机械行业标准
JB/T7270.10--2014 代替JB/T7270.10—1994
双柄对重手柄
Bi-lever balarced handle
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T7270.10—2014
目 次
前言 1 范伟
000000080E0E
规范性引用文件
2
3 型式与尺寸. 4标记 4.1标记方法.. 4.2标记示例. 5技术要求 5.1 推荐材料.. 5.2 表面处理 5.3 其他.
通E
图1 双柄对重手柄图2手柄体
表1 双柄对重手柄的尺寸表2手柄体的尺寸 JB/T7270.10—2014
前言
JB/T7270分为12个部分：
第1部分：手柄；第2部分：曲面手柄；第3部分：直手柄：第4部分：转动小手柄：第5部分：转动手柄；第6部分：曲面转动手柄：第7部分：锥柱手柄：第8部分：球头手柄：第9部分：单柄对重手柄；第10部分：双柄对重手柄；第11部分：可折手柄；第12部分：可调位紧定手柄。
本部分为JB/T7270的第10部分。 本部分按照GB/T1.12009给出的规则起草。 本部分代替JB/T7270.10—1994《双柄对重手柄》，与JB/T7270.10—1994相比主要技术变化如下：
增加了标准的英文名称；修改了产品的材料要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
-JB/T7270.10—1994。
II JB/T7270.10--2014
双柄对重手柄
1范围
JB/T7270的本部分规定了双柄对重手柄的型式与尺寸、标记及技术要求。 本部分适用于双柄对重手柄。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7270.1手柄 JB/T7270.2曲面手柄 JB/T7276操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
3.1 双柄对重手柄的型式与尺寸按图1及表1的规定
铆合
A型
B型
手柄体；2—手柄；3——曲面手柄。
图1双柄对重手柄表1双柄对重手柄的尺寸
单位为毫米
1
件号名称标准号规格
2 手柄
3 曲面手柄 JB/T7270.2
主要尺寸
手柄体
JB/T 7270.1
L 40 50
A 20 25
d
6×20 8X25
4×32×10 5X40X12
6 8 JB/T7270.10—2014
表1双柄对重手柄的尺寸（续）件号
2 手柄
3 曲面手柄 JB/T7270.2
1 手柄体
主要尺寸
名称标准号规格
JB/T 7270.1
A 32 63 40 80
d 10 12
L
一
10×32 12×40
6×50X16 8×63X20
3.2 手柄体的型式与尺寸按图2及表2的规定。
/Ra12.5
CO.5
锥销孔d2 先钻一面
2 SD
Ra6.3
Ra6.3
SD
SD
/Ra 6.3
Ra12.5
Ra 12.5
镀前 /Ra1.6
D
图2手柄体
表2手柄体的尺寸 di
单位为毫米
SD
基本尺寸 极限偏差 H 参考 参考 SD1
d
D2 Ds d2
C
基本尺寸 极限偏差
+0.018 0
10 12 5 6 2 7
20 25 32. 6
6 00 10 12
4 5
9
+0.018
11 12 16 6 7 14 16 20 0 9
8 10 12 1.5
+0.022 0
0
+0.027 40
O +0.022 18 20 26 10 12
8
4标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2标记示例
A型，d=8mm，A=25mm，35钢，喷砂镀铬双柄对重手柄标记为：
手柄8×25JB/T7270.10
B型，d=8mm，4=25mm，35钢，喷砂镀铬双柄对重手柄标记为：
2 JB/T7270.10—2014
手柄 B8X25 JB/T7270.10
5技术要求
5.1推荐材料
35钢，Q235A。 如使用其他材料，由供需双方确定。
5.2 表面处理
手柄体：喷砂镀铬（PS/D·Cr）；镀铬抛光（D·L3Cr）。 5.3 其他
其他技术应符合JB/T7277的规定。
