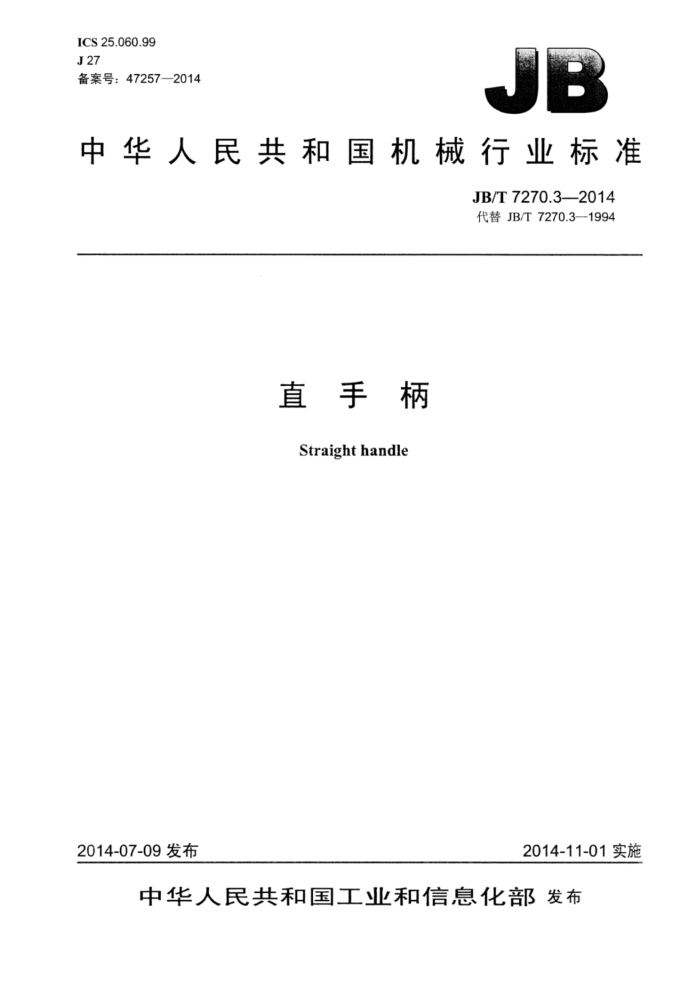

ICS 25.060.99 J27 备案号：47257—2014
.
中华人民共和国机械行业标准
JB/T7270.32014 代替JB/T7270.3—1994
直手柄 Straight handle
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7270.32014
目 次
前言.. 范围.
II
1 2
规范性引用文件 3 型式与尺寸. 4标记. 4.1标记方法. 4.2标记示例 5技术要求.
5.1＇推荐材料 5.2表面处理 5.3其他..
2
图1 直手柄
1
1000000000000000000000001
表1直手柄的尺寸
.........O..
0000000000EFE0EEEEEEEEEE0EFEEEEEEE00EEE08E JB/T7270.3—2014
前言
JB/T7270分为12个部分：
第1部分：手柄；第2部分：曲面手柄；第3部分：直手柄；第4部分：转动小手柄；第5部分：转动手柄；第6部分：曲面转动手柄；第7部分：锥柱手柄；第8部分：球头手柄；第9部分：单柄对重手柄；第10部分：双柄对重手柄： -第11部分：可折手柄；第12部分：可调位紧定手柄。
本部分为JB/T7270的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7270.3—1994《直手柄》，与JB/T7270.3—1994相比主要技术变化如下：
增加了标准的英文名称；端部弧度尺寸修改为由制造商确定：修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
-JB/T7270.3—1994s
II JB/T7270.3—2014
直手柄
范围
1
JB/T7270的本部分规定了直手柄的型式与尺寸、标记及技术要求。 本部分适用于直手柄。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7276操作件标记方法 JB/T7277操作件技术条件
3 型式与尺寸
直手柄的型式与尺寸按图1及表1的规定。
E
A型
A
Ra 12.5
B型
说明：未注尺寸由制造商确定。
镀前 /Ra1.6
注：V
图1直手柄 JB/T7270.3—2014
表1直手柄的尺寸
单位为毫米 S参考
d
1 0 Di 12 l3 l4 基本 极限
基本 极限 di d2 尺寸 偏差
1
L
参考 参考
尺寸 偏差 4 5
M4 2.5 40 5 6 8 8 1 5 3
4 5 6 8 10 12 16 20 ±0.010 M20 16 200 25 32 40 25 32 25 10 12 10 21 0.330
±0.006 M5 3.5 50 6 8 10 10 8 6
0
6
0.180
M6 4 63 8 10 12 12 10 8 4 M8 5.5 80 10 12 16 14 13 10
6 8
0
±0.007
8
6
10 0.220 13 0 16 0.270
100 12 16 20 16 16 12 5
M10
M12 9 125 16 20 25 18 20 16 6
M16 12 160 20 2.5 32 20 25 20 8 10
±0.009
8
标记
4
4.1标记方法
标记方法按JB/T7276的规定。 4.2标记示例
A型，d=6mm，L=63mm，[=10mm，35钢，喷砂镀铬直手柄的标记为：
手柄6×63×10JB/T7270.3
B型，d=M6，L=63mm35钢，喷砂镀铬直手柄的标记为：
手柄BM6×63JB/T7270.3
5技术要求
5.1 推荐材料
推荐使用35钢，Q235A。 如使用其他材料，由供需双方确定。
5.2 表面处理
喷砂镀铬（PS/D·Cr）；镀铬抛光（D·LCr）：氧化（H·Y）。 5.3其他
其他技术应符合JB/T7277的规定。 中华人民共和国
机械行业标准直手柄 JB/T7270.3—2014
+
