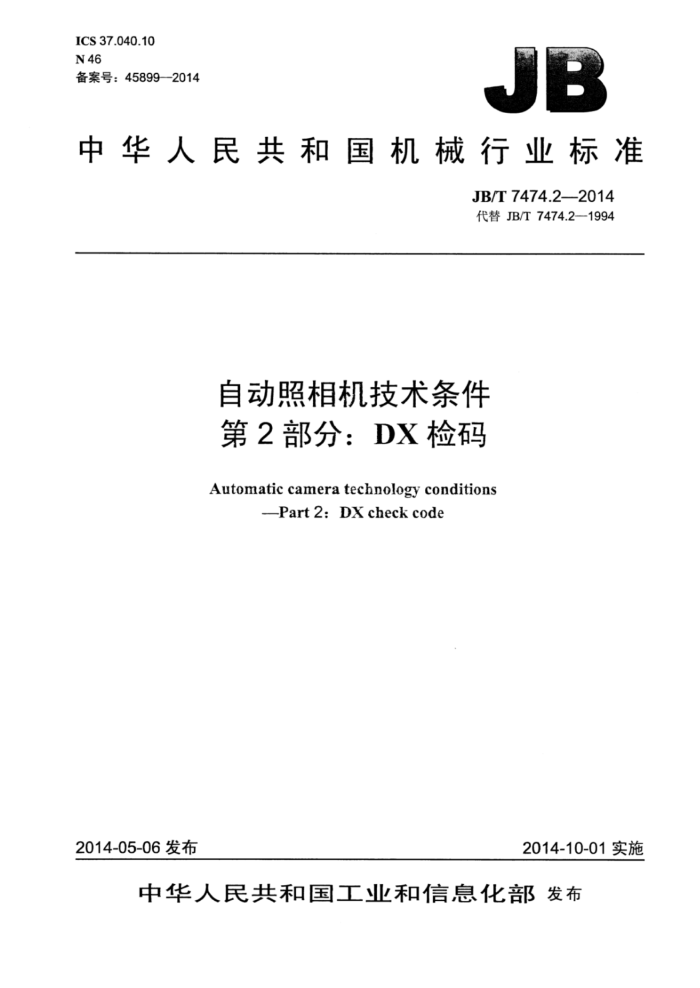

ICS37.040.10 N46 备案号：458992014
中华人民共和国机械行业标准
JB/T7474.2—2014 代替JB/T7474.2—1994
自动照相机技术条件第2 部分：DX检码
Automatic camera technology conditions
Part2:DX check code
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T7474.2—2014
目 次
前言
T
范围. 2规范性引用文件 3术语和定义 4技术要求.. 4.1通用技术要求 4.2胶片感光度检码... 4.3可拍摄画幅数检码 5试验方法
1
5.1 通用技术要求 5.2胶片感光度检码... 5.3可拍摄画幅数检码. 附录A（资料性附录）135胶卷DX编码 A.1DX编码的构成 A.2DX编码的二进制表示.. JB/T7474.2—2014
前言
JB/T7474.《自动照相机技术条件》分为四个部分：
第1部分：内藏闪光灯；第2部分：DX检码；第3部分：自动卷、倒片；第4部分：自动调焦。
本部分为JB/T7474的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T7474.2—1994《照相机DX检码 技术条件》，与JB/T7474.2一1994相比主要技术变
化如下：
引用标准作了更新；一增加了术语的英文名词；修改了“DX编码”的定义（见3.1）； -增加了4.2.4。 本部分由中国机械工业联合会提出。 本部分由全国照相机械标准化技术委员会（SAC/TC107）归口。 本部分起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本部分主要起草人：张仕卿、任森、毛凤珍。 本部分所代替标准的历次版本发布情况为：
JB/T7474.2—1994。
ⅡI JB/T7474.2-2014
自动照相机技术条件第2部分：DX检码
1范围
JB/T7474的本部分规定了照相机DX检码（不包括胶片曝光宽容度检码）的术语和定义，技术要
求和试验方法。
本部分适用于具有DX检码功能的35mm照相机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8249.7照相机曝光自动控制
3术语和定义
下列术语和定义适用于本文件。
3.1
DX编码DXcode 暗盒表面和胶卷片头上用以表示所装胶卷的感光度，长度（画幅数）及冲洗，扩印信息的方格，条
纹等形式的编码。
注：135胶卷DX编码方法参见附录A。
3.2
DX检码DX checkcode 照相机应用不同位置电触点的导通与绝缘的组合，自动识别暗盒具有DX编码的胶片的有关特性
并自动控制照相机实现与其相适应的性能
注：DX检码包括胶片感光度检码，胶片曝光宽容度检码和胶卷可拍摄画幅数检码。
3.3
区段感光度 section speed 以感光度值（SV）为整数的胶片标称感光度为下限，分段间断为1E的感光度区段
3.4
精细感光度finespeed 区段感光度范围中，感光度值（SV）为1/3E的整数倍的胶片标称感光度。
4技术要求
4.1通用技术要求
DX检码电触点的设置应合理，与暗盒DX编码的配合位置应正确，导通应良好，且不允许损伤
1 JB/T7474.22014
DX编码的绝缘层。 4.2胶片感光度检码 4.2.1当暗盒没有DX编码时，DX检码应将胶片感光度自动设定为GB100/21°或ISO100/21°，并实现相应的喉光量自动控制。 4.2.2当照相机曝光量自动控制不要求感光度值（SV）精确至1/3E时，DX检码在照相机规定的感光度自动控制范围内应能按区段感光度逐段识别与控制。若规定的区段感光度不是连续的，则应在产品标准和使用说明书中标明，此时，胶片感光度按其相邻的低区段感光度识别与控制。 4.2.3以改变速度、光圈的照相机，其综合体现的曝光量误差应符合JB/T8249.7的规定。 4.2.4以改变低照度指示的照相机或自动闪光照相机，其测光偏差应为-1.0E～2.0Ev 4.3可拍摄画幅数检码
具有可拍摄画幅数检码的照相机，胶卷装入照相机后，应将胶片自动卷至第一画幅位置，并实现自动卷片系统的相应功能；当拍摄完胶卷可拍摄画幅数时，应能自动倒片，倒片结束后自动切断电源。
5试验方法
5.1通用技术要求 5.1.1与暗盒DX编码的配合位置及其导通性能与胶片感光度检码、可拍摄画幅数检码、胶片曝光宽容度检码同时试验。 5.1.2被测照相机装卸暗盒后，目视检验该暗盒的DX编码绝缘层是否损伤。 5.2胶片感光度检码
将与被测照相机规定的感光度自动控制范围及其要求的感光度值精确度相适应的各感光度暗盒，分别装入被测照相机，按JB/T8249.7规定的试验程序，测定各相应的曝光值，其曝光量误差均应符合技术要求的规定。 5.3可拍摄画幅数检码
将与被测照相机规定的可拍画幅数自动控制范围相适应的各拍摄画幅数胶卷，分别装入被测照相机，进行自动卷、倒片试验，均应符合技术要求的规定。
2 JB/T7474.2—2014
附录A （资料性附录） 135胶卷DX编码
A.1DX编码的构成
A.1.1DX编码的构成图
DX编码由12个模块（导通模块或绝缘模块）按两行六列排列，构成前置码、胶片感光度代码、 胶片曝光宽容度代码和胶卷可拍摄画幅数代码如图A.1所示。
单位为毫米
555
0
A1
A6
BI B2 B3
6 X5.5 (=33)
图A.1
A.1.2前置码
前置码由两个导通模块组块，其位置为A行和B行的一列（位号为A1和B1），是DX编码的公共导通区域，提供胶卷具有DX编码的信息。 A.1.3胶片感光度代码
胶片感光度代码按表A.1的规定，由五个导通或绝缘的模块组成，其位置为A行的2列～6列（位号为A2和A6）。
上位类类目由位号为A2～A4的三个模块组成，提供区段感光度信息。 下位类类目由位号为A5～A6的两个模块组成，提供区段感光度范围的精细感光度的信息。
A.1.4可拍摄画幅数代码
可拍摄画幅数代码按表A.2的规定，由三个导通或绝缘的模块组成，其位置为B行的2列～4列（位号为B2B4），提供胶卷可拍摄画幅数量的信息。 A.1.5胶片曝光宽容度代码
胶片宽容度代码按表A.3的规定，由两个导通或绝缘的模块组成，其位置为B行的5列～6列（位号为B5～B6），提供胶片曝光宽容度的信息。
3 JB/T7474.2—2014
A.2 2DX编码的二进制表示
A.2.1模块的二进制表示
二进制数字码“1”表示导通模块；二进制数字码“0”表示绝缘模块。 前置码（导通模块）的二进制表示为1。
A.2.2胶片感光度代码的二进制表示
胶片感光度代码的二进制表示按表A.1的规定。 A.2.3可拍摄画幅数代码的二进制表示
可拍摄画幅数代码的二进制表示按表A.2的规定。 A.2.4胶片曝光宽容度代码的二进制表示
胶片曝光宽容度代码的二进制表示按A3的规定
表A.1 胶片感光度代码
胶片感光度代码的二进制表示
感光度值SV
胶片感光度S
上位类类目 A2 A3 A4 A5 A6 (A2~A4) (A2~A6)
下位类类目 区段感光度 精细感光度
Ew
算术值 25 32 40 50 64 80 100 125 160 200 250 320 400 500 640 800 1000 1250 1600 2000 2500 3 200 4000 5 000 注：“”表示导通模块， ”表示绝缘模块。表A.2、表A.3和表A.1相同。
对数值 15° n 10°
00010 00001 00011 10010 10001 10011 01010 01001 01011 11010 11001 11011 00110 00101 00111 00110 00101 00111 01110 01101 01111 11110 11101 11111
T
3 1/3 3 2/3 4 4 1/3 4 2/3
000
T 工一 T 工
17" 18° 19° 20° 21° 22° 5 1/3 23° n 2/3 24° 6 25° 6 1/3 26°
T T
100
T
T
T
一
010
T T
T
T T
110
T T
T
-
6 2/3
T T
27° 7 28° 7 1/3 29°
001
T T
T
7 2/3
30° 8 31° 8 1/3 32°
T
101
T 工
T
T
8 2/3
33° 9 34°
T
9 1/3 9 2/3
011
T T
T
35° 36° 10 37° 10 1/3 38°
T T
111
T
T
T
10 2/3
4 JB/T7474.22014
表 A.2
可拍摄画幅数代码
可拍摄画幅数代码的二进制表示
可拍摄画幅数幅
B3 一一 T T 一一 T T
B4 一一 / 一 T T T T
(B2~B4) 000 100 010 110 001 101 011 111
B2 一 T 一 T 一 T - T
一 12. 20 24 36 48 60 72
表A.3
胶片曝光宽容度
胶片曝光宽容度代码
胶片曝光宽容度代码的二进制表示
Ev ± 0.5 ±1 -1~2 -1~3
B6 - 一 T T
(B5~B6) 0 0
B5 一 T 一 T
1 0 01 11
