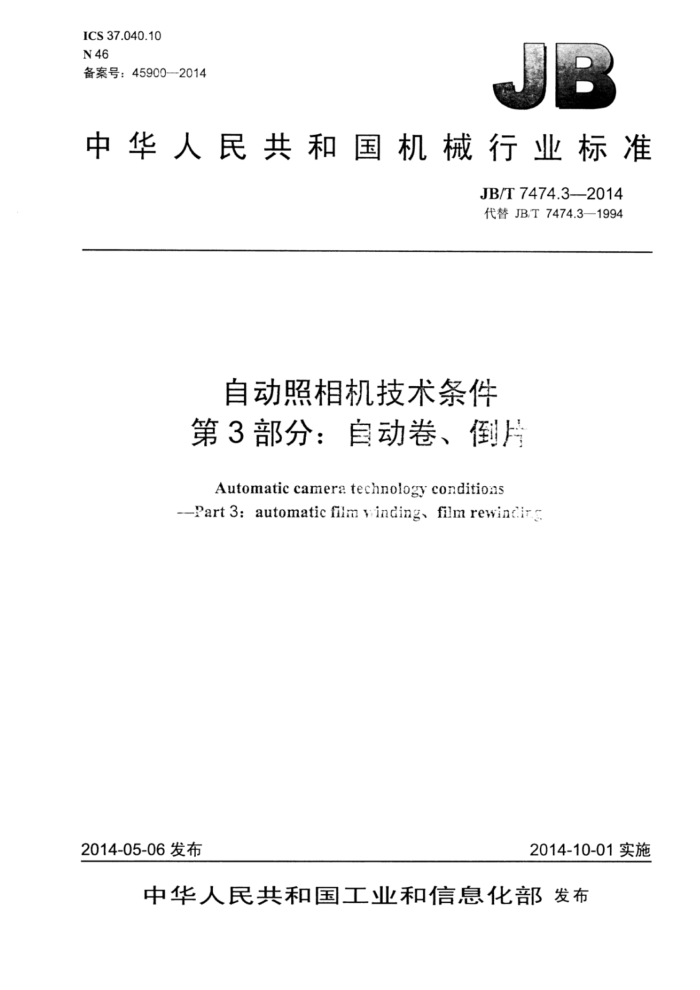

ICS37.040.10 N46 备案号：45900—2014
中华人民共和国机械行业标准
JB/T7474.3—2014 代替JB.T7474.3—1994
自动照相机技术条件第3部分：自动卷、倒片
Automatic camera technology conditions -Part 3: automatic fiim winding- film rewinirg.
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T7474.3—2014
目 次
前言... 范围. 2 规范性引用文件 3术语和定义 4技术要求. 4.1自动卷、倒片机构性能（以下简称卷、倒片机构） 4.2卷、倒片机构耐久性 4.3卷、倒片机构耗能 5试验条件. 6试验方法.
II
2
6.1 卷、倒片机构性能 6.2 机构耐耗性， 6.3 卷、倒片机构耗能 JB/T7474.3—2014
前言
JB/T7474《自动照相机技术条件》分为四个部分：
第1部分：内藏闪光灯；第2部分：DX检码：第3部分：自动卷、倒片；第4部分：自动调焦。
本部分为JB/T7474的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7474.31994《照相机自动卷、倒片技术条件》，与JB/T7474.3—1994相比主要技
术变化如下：
一增加了该标准的英文名称；一引用标准作了更新；一增加了术语的英文名词：修改了电池的型号及技术要求（见4.3.1与4.3.2）：修改了电池型号与引用标准（见5.2）：一修改了试验方法中的电池型号及试验方法（见6.3.1）；删除了5.4.4（1994版5.4.4）；删除了附录A（1994版附录A）。 本部分由中国机械工业联合会提出。 本部分由全国照相机械标准化技术委员会（SAC/TC107）归口。 本部分起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本部分主要起草人：张仕卿、任森、毛凤珍。 本部分所代替标准的历次版本发布情况为：
JB/T7474.3-1994。
II JB/T7474.32014
自动照相机技术条件第3部分：自动卷、倒片
1范围
JB/T7474的本部分规定了照相机自动卷、倒片机构的术语和定义、技术要求、试验条件和试验方
法。
本部分适用于具有自动卷、倒片功能的35mm小型民用透视取景照相机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8897.2原电池第2部分：外形尺寸和电性能要求 GB/T9185摄影135规格胶片和暗盒规范 GB/T10047.1一2005照相机第1部分：民用小型照相机
3术语和定义
下列术语和定义适用于本部分。
3.1
连卷 continuous winding 卷片机构卷过一个画幅后，不能自动停止卷片动作的现象。
3.2
卷片中停filmwinding stop 在卷片过程中，间或出现停止卷片动作的现象。
3.3
stop winding
停卷卷片机构不能实现自动卷片的现象。
3.4
连倒 continuous rewinding 在胶片倒片结束后，不能实现停止倒片动作的现象。
3.5
倒片中停filmrewindingstop 在倒片过程中，出现短时间的停止倒片的现象。
3.6
停倒 stop rewinding 倒片机构不能实现倒片的现象。
3.7
过早倒片 premature rewinding JB/T7474.3—2014
对于卷、倒片自动转换类相机，在未完成整卷胶片输片时，电路即自动翻转，机构进入倒片的现象。
4技术要求
4.1自动卷、倒片机构性能（以下简称卷、倒片机构） 4.1.1卷片机构动作应正常。照相机在安装胶片时，卷片机构应使胶片片头齿孔容易挂上胶片筒，并使胶片正确缠绕其上，顺利进入第一张拍摄位置。卷片过程中，输片顺利，不得有连卷、停卷、 卷片中停、过早倒片等现象。卷至规定张数或胶片片尾，卷片机构应停止卷片不得拉脱胶片片尾。 4.1.2照相机应设保护装置。卷片发生故障时，应有效保护传动机构不受损坏。 4.1.3倒片机构应可靠实现倒片，倒片顺利，不应有停倒、倒片中停现象，完成倒片后，倒片机构应自动停止工作，不得有连倒现象。 4.1.4照相机在卷、倒片时，声音应均匀、柔和。 4.1.5卷片机构应保证拍摄的画幅间隔符合GB/T10047.12005中4.8.2的规定， 4.2卷、倒片机构耐久性
卷片机构作1500次耐久试验后，卷、倒片动作仍应正常。 4.3卷、倒片机构耗能 4.3.1带有内藏闪光灯的照相机，闪光指数不大于12，作50%为光拍拨，每卷胶片以35张计，在照相机各功能综合耗能情况下：
a）使用一节CR123A链电池时，卷、倒片机构应可靠实现15卷胶片的卷片、倒片： b）使用一节CR2锂电泄时，卷、倒片机构应可靠实现10卷装片的卷片、倒片； c）使用两节LR6碱锰电时，卷、倒片机构应可靠实现4卷胶片的誉片候片。
4.3.2不带内藏闪光灯的照柜机，在照相机各功能综合耗能时：
a）使用一节CR123A锂电池时，卷、倒片机构应可靠实现40卷胶片的卷片、倒片： b）使用一节CR2锂电池时，卷、倒片机构应可靠实现30卷胶片的卷片、倒片； c）使用两节LR6碱锰电池时，卷、倒片机构应可靠实现20卷胶片的卷片、倒片。
5试验条件
5.1试验应在环境温度为（23土3）℃，相对湿度为40%～85%条件下进行。 5.2测试用CR123A和CR2锂电池应符合GB/T8897.2中新电池的要求，LR6碱锰电池应符合出厂新电池标准的要求。 5.3胶片拉出力应符合GB/T9185的规定。 5.4稳压源输出直流电压精度土0.1V
6试验方法
6.1卷、倒片机构性能 6.1.1照相机接3V稳压源，进行卷、倒片操作试验，机构性能应正常。 6.1.2当稳压源电压由3V降至快门最低工作电压时，卷、倒片动作应正常。 6.1.3凭感觉器官直感判定卷、倒片噪声在一个可接受范围内。
2 JB/T7474.3—2014
6.1.4照相机装上胶片作整卷拍摄，冲洗后目视观察画幅间隔。 6.2 2机构耐耗性
照相机接3V稳压源，每两次卷片问隔时问3s～4s，每带片试验满500次，休息1h，依次试验至规定次数。 6.3卷、倒片机构耗能 6.3.1带有内藏闪光灯的照相机，使用CR123A和CR2锂电池时，先隔10s作一次闪光带片卷片，再隔10s作一次带片卷片，依次轮番，直至因电池损耗引起卷片失效或者30s氛泡不起辉为止。对自动闪光照相机，可利用照度变化实现问隔闪光。 6.3.2带有内藏闪光灯的照相机，使用LR6碱锰电池时，先隔15s作一次闪光带片卷片，再隔15s作一次带片卷片，依次轮番，直至因电池损耗引起卷片失效或者15s氛泡不起辉为止。 6.3.3不带内藏闪光灯的照相机，每隔3s～4s作一次带片卷片，直至因电池损耗引起卷片失效为止。 /AT
中华人民共和民
机械行业标准自动照相机技术条件第3部分：自动卷、倒片
JB/T7474.32014
車
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·11千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111-12217 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T7474.3-2014
打印日期：2015年3月30日F009A
