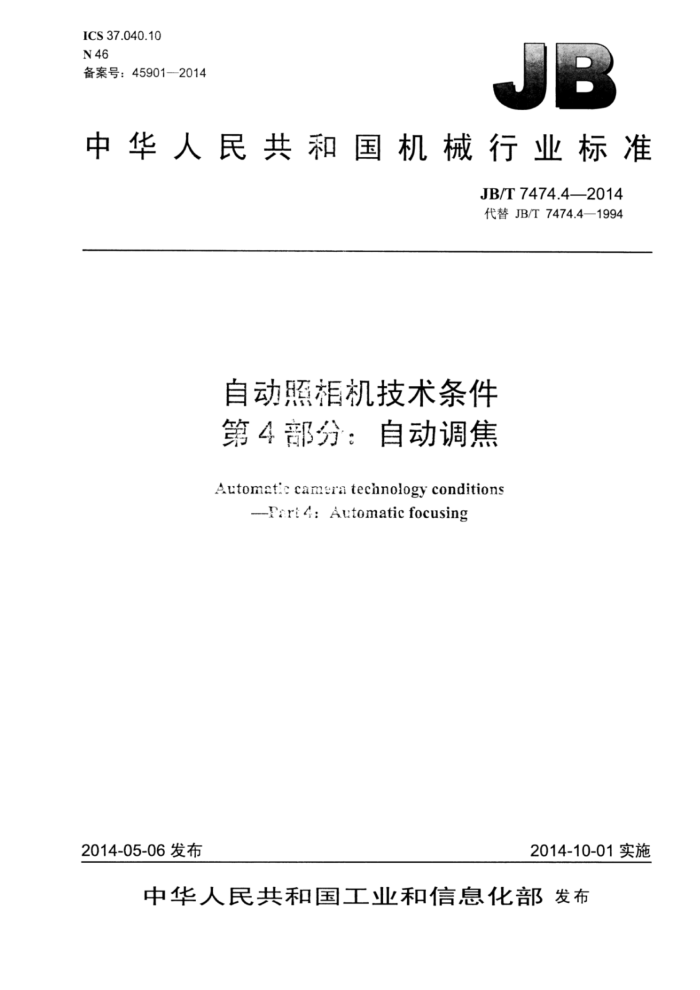

ICS 37.040.10 N46 备案号：45901—2014
中华人民共和国机械行业标准
JB/T7474.4—2014 代替JB/T7474.4—1994
自动照相机技术条件第4部分：自动调焦
Automatic camera technology conditions
-Fart 4:Automaticfocusing
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T7474.4—2014
目 次
前言. 1 范围. 2规范性引用文件.. 3术语和定义 4 技术要求. 5试验方法. 5.1试验条件. 5.2 试验设备和试验用材料.. 5.3 试验点设置 5.4 试验程序 5.5 试验结果的计算
.II JB/T7474.4—2014
前言
JB/T7474《自动照相机技术条件》分为四个部分：
第1部分：内藏闪光灯；第2部分：DX检码：第3部分：自动卷、倒片：第4部分：自动调焦；
本部分为JB/T7474的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7474.4—1994《照相机自动调焦技术条件》，与JB/T7474.4—1994相比主要技术变
化如下：
一规范性引用文件作了更新；
修改了AF失效的技术要求，将“自动调焦36处摄影距离位置中，AF失效处数不允许多于4处修改为“自动调焦20处摄影距离位置中，AF失效处数不允许多于1处。”；删除了AF稳定性（适用于出厂检验）的技术要求和试验方法；修改了试验点设置的规定，将“自被测照相机标称的最近摄影距离始，以0.1m的间距往距离增大方向连续延伸，共设置36处试验位置。”改为“自被测照相机标称的最近摄影距离始，广角端以0.2m的间距往距离增大方向连续延伸，望远端以0.3m的间距往距离增大方向连续延伸，分别设置20处试验位置。"
本部分由中国机械工业联合会提出。 本部分由全国照相机械标准化技术委员会（SAC/TC107）归口。 本部分起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本部分主要起草人：任森、毛凤珍。 本部分所代替标准的历次版本发布情况为：
JB/T7474.41994。
II JB/T7474.4—2014
自动照相机技术条件第4部分：自动调焦
1范围
JB/T7474的本部分规定了主动式自动调焦的术语和定义、技术要求和试验方法。 本部分适用于35mm自动调焦照相机。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3556一1983摄影用标准灰板、色板的技术规范 JB/T62632014照相镜头照相分辨率测试标板 JB/T7473-—2014照相镜头分辨率测试图 JB/T8248.6—1999照相镜头照相分辨率测定方法
3术语和定义
下列术语和定义适用于本文件。
3.1
自动调焦（以下简称AF） automatic focusing, autofocus 通过照相机具有的信号测量系统和控制执行系统，使照相镜头自动地调节至规定位置的调焦方法。
3.2
主动式自动调焦active type automatic focusing 通过接收由照相机发生、经被摄物反射的信号，来获得摄影距离信息的AF方式。
3.3
自动调焦照相机 AF camera，autofocus camera 具有包含AF对焦范围指示和AF锁定性能的AF系统的照相机。
3.4
自动调焦照相分辨率autofocus-photographicresolvingpower RAF 照相机在AF工作状态下，摄影距离范围内任一摄影距离的视场中心照相分辨率。 注：它综合表征了AF的调焦性能和照相镜头的成像质量。
3.5
自动调焦失效率 failureofautofocusing 在规定的摄影距离处数中，允许实际视场中心照相分辨率低于规定的RAF、但不低于自动调焦照相
分辨率极限值（RAFmin）的自动调焦失效处数。
1 JB/T7474.4—2014
4技术要求
4.1RAF和RAFmin按AF照相机要求的调焦精度分为A级和B级，其数值规定于表1。
表1 RAF 28 20
单位为线对每毫来
RAFmin 20 8
AF精度等级
A B
4.2自动调焦20处摄影距离位置中，AF失效处数不允许多于1处。
5试验方法
5.1试验条件 5.1.1环境温度为（23土3）℃，相对湿度为（65±20）%（20℃）。 5.1.2AF测试目标（以下简称目标）的照明不允许有脉冲光源于扰。 5.1.3照相分辨率测试标板（以下简称标板）的照明应符合JBT8248.6一1999的规定。 5.1.4被测照相机照相镜头光轴应与目标及标板的中心法线和一致。 5.2试验设备和试验用村半斗 5.2.1目标采用GBT3556-19S3规定的反射￥关1823或2493的中性灰板，目标尺寸为300mm× 300mms 5.2.2标板采用JB/T6233-2014租JB/T7473--201-瓶定试画幅为24mm×36mm的照相镜头照相分辨率测试标板租瓶相销头分接率测试图。 5.2.3感光材料按JE.TS-3.6-1999的规定 5.3试验点设置
自被测照相机标称的最近摄影距离始，广角端以0.2m的间距往距离增大方向连续延伸，望远端以 0.3m的间距往距离增大方向连续延伸，分别设置20试验位置。 5.4试验程序
被测照相机分别在规定的20处试验位置，先对目标自动调焦，调焦锁定后，在同一位置将目标换成标板，按JB/T8248.6规定的照相分辨率测定步骤和数据处理方法，在各试验位置拍摄一次，求得各试验位置的视场中心照相分辨率相对值Rr。 5.5试验结果的计算
按公式（1）计算各试验位置的自动调焦照相分辨率实测值RAF。
RAF=R(L-J"/50f"
(1)
式中： RAF一试验位置自动调焦照相分辨率实测值，单位为线对每毫米（线对/mm）； R一试验位置的视场中心按JB/T6263标板测得的照相分辨率相对值，单位为线对每毫米
（线对/mm）：
L一试验位置的摄影距离，单位为毫米（mm）；
f—被测照相机照相镜头名义焦距，单位为毫米（mm）。
2 L/ar
