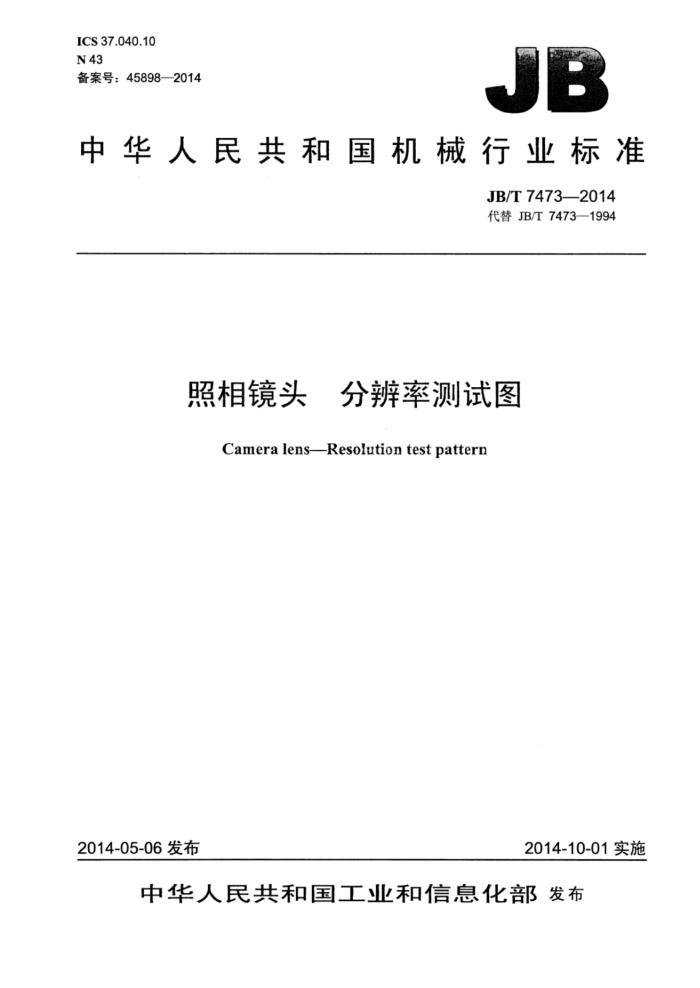

ICS37.040.10 N43 备案号：45898—2014
JB
中华人民共和国机械行业标准
JB/T74732014 代替JB/T7473-1994
照相镜头 分辨率测试图
Camera lens--Resolution test pattern
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准
照相镜头分辨率测试图
JB/T7473-2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12215 网址：http://www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T74732014
目 次
前言
I
范围 2 规范性引用文件
1
000000000EE0.EE
技术要求.
3
4 试验方法.
标志、包装、运输和贮存
5
0n80000
000000E
0FF00E0EE0EEE JB/T7473—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7473—1994《照相镜头分辨率测试图》，与JB/T7473—1994相比主要技术变化如下：
标准名称由“照相镜头分辨率测试图”修改为“照相镜头分辨率测试图” 表2中“高反差测试图最大光学密度值与最小光学密度值之差≥1.4”改为“高反差测试图最大光学密度值与最小光学密度值之差≥1.7”；删除了检验规则。
本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会CSAC/TC107）归口。 本标准起草单位：杭州照相机械研究所、国家照相机质量监督检验中心、杭州卡麦数码科技有限公
司。
本标准主要起草人：黄曼炜、高婷、杨春君。 本标准所代替标准的历次版本发布情况为：
JB/T7473—1994a
II JB/T7473—2014
照相镜头分率测试图
1范围
本标准规定了照相镜头分辨率测试图（以下简称测试图）的技术要求、试验方法、标志、包装、运输和贮存。
本标准适用于以照相方式测定照相机镜头综合分辨率的测试图。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321—2005优先数和优先数系
3技术要求
3.1 测试图由26个空间频率不同的线条组及长度标尺，倍率标志、定位标志组成。其结构如图1所示。 3.2每个线条组由互相垂直的两部分组成，每部分含三条等长、等宽、等间距的平行线，旁边注有说明该组线条空间频率的数字。图2是空间频率为32线对/mm的示意图形。其中，L表示线对宽度，“32 表示按倍率标志拍摄时，该线条组在拍摄底片上的空间频率应为32线对/mm。 3.3线条组的空间频率值根据GB/T321—2005取优先数系R20系列，依次按5、6、7、8、9、10、11、 12、14、16、18、20、22、25、28、32、36、40、45、50、56、6371、80~90、100逐级递增排列。
当测试图为49倍时，图上各空间频率值所对应的线条组的线条宽度见表1。 3.4各组线条的空间频率极限偏差为土3%。 3.5各组线条线长/线宽的极限偏差为土5%。 3.6·各组线条的线宽/线间距的极限偏差为土5%。 3.7相邻两组线条的间距与空间频率较高的一组线条的线宽相同。
示例：空间频率为50线对/mm与56线对/mm的两组线条的间距取56线对/mm线条组的线宽。
3.8长度标尺用于精确测量测试图的缩、放倍率。在测试图上，其长度为1mm×倍率标志标出的数值。 例如当倍率标志为“×49”时，长度标尺的长度应为：1mm×49=49mm。 3.9长度标尺的线宽与该测试图上空间频率为20线对/mm的线条组线宽相同，且长度误差应不超过 ±1%。 3.10倍率标志用于标志测试图被放大的倍率，其线宽应不小于测试图上空间频率为10线对/mm线条组的线宽。如图3所示，倍率标志为“×49”表明该测试图为放大了49倍的图形。 3.11定位标志为十字线，用于测试图的定位及裁切方便。其中心交点应位于线条组互相垂直的两部分的间隔内，线宽不大于1mm 3.12测试图应采用反光率低的相纸制作。 JB/T7473—2014
m6 0005
长度标尺
X4g
借幸标志
图1 JB/T7473—2014
表1 49 ×
线条宽度 mm 4.90 4.08 3.50 3.06 2.72 2.45 2.23 2.04 1.75 1.53 1.36 1.23 1.11
线条宽度 mm 0.980 0.875 0.766 0.681 0.613 0.544 0.490 0.438 0.389 0.345 0.306 0.272 0.245
空间频率值
空间频率值
5 6 7 8 9 10 11 12 14 16 18 20 22
25 28 32 36 40 45 50 56 63 71 80 90 100
E2 X
D.SZ
图 2
0.5L10.5L
0.5L
图3
3.13 3测试图分高、低反差两种。其线条与背景的光学密度值见表2。
3 JB/T74732014
表2
种类高反差测试图低反差测试图
最大光学密度值与最小光学密度值之差
≥1.7 0.27~0.37
4 试验方法
4.1测试图上线条组的几何尺寸检测应在温度为（23土1）℃，相对湿度为45%～55%的条件下，放置 1h后方可进行。 4.2测试图上线条组的几何尺寸及标尺的长度应使用万能工具显微镜或同等精度的测量仪器进行测量。 4.3 测试图上线条与背景的密度应采用经过校准的密度计进行测量。
5标志、包装、运输和贮存
5.1 测试图上应标明生产单位及本标准编号。 5.2测试图应有保证其不受污、损的外包装。 5.3测试图远途运输时，应有金属、木制或其他材料的硬制外包装箱，并注明防晒、防水、防潮等字样或标志。 5.4测试图应存在温度为5℃～35℃，空气相对湿度为45%～60%：避光及不含有硫化氢、氨等有害气体的环境中，并距离热源1m以上。
