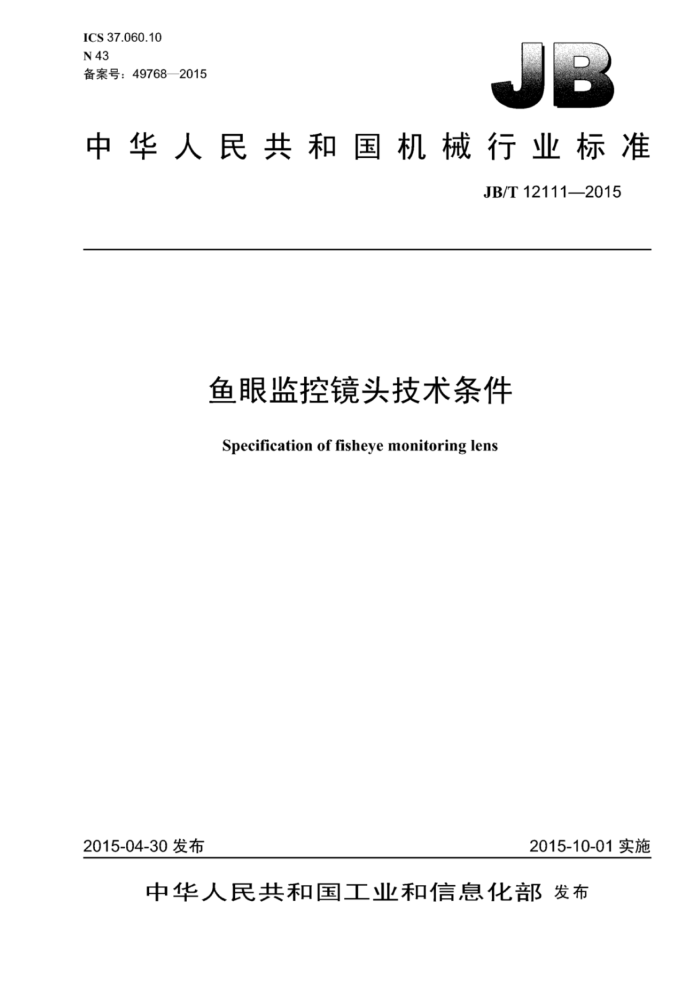

ICS37.060.10 N43 备案号：49768—2015
中华人民共和国机械行业标准
JB/T12111—2015
鱼眼监控镜头技术条件
Specification of fisheye monitoring lens
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12111—2015
目 次
前言 1 范围 2
规范性引用文件. 基本参数及尺寸 3.1 最大相对孔径. 3.2 光圈刻度 3.3 摄影角.. 3.4 物镜座. 4技术要求
4.1 焦距误差 4.2 相对孔径误差 4.3 分辨率 4.4 透过率 4.5 定位截距误差. 4.6 摄影角误差 4.7 运转要求.. 4.8 外观.. 试验方法
5
5.1 焦距误差的测定， 5.2 相对孔径误差的测定 5.3 分辨率的测定， 5.4 透过率的测定 5.5 定位截距的测定 5.6 摄影角误差的测定， 5.7 运转要求的测定.. 5.8 外观的测定 6验收规则 6.1 出厂检验
6.2 型式检验 7标志、包装、运输、贮存. 7.1 标志 7.2 包装.. 7.3 运输、贮存 JB/T12111—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械T业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所、成都菲斯特科技有限公司、佛山市王氏光电科技有限
公司。
本标准主要起草人：阎继华、陈、吴庆富、王焘骏、单宏。 本标准为首次发布。
II JB/T12111—2015
鱼眼监控镜头技术条件
1范围
本标准规定了鱼眼监控镜头（以下简称物镜）的基本参数、尺寸、技术要求、试验方法、验收规则以及标志、包装、运输、贮存。
本标准适用丁安装在用CCD、CMOS芯片作为成像元件的监控摄像机上的鱼眼摄影物镜。
2规范性引用文件
下列文件对汀本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用汀本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T13384机电产品包装通用技术条件 GB/T25480仪器仪表运输、贮存基本环境条件及试验方法 JB/T8248.1 照相镜头光谱透射比的测量方法 JB/T9426.3 电影摄影物镜第3部分：距离、光圈刻度标记 JB/T9426.6 电影摄影物镜第6部分：电影摄影物镜性能测定方法
3基本参数及尺寸
3.1最大相对孔径
最大相对孔径范用为1：1.0～1：2.8。 3.2光圈刻度
应符合JB/T9426.3的规定。 3.3摄影角
所摄取物体的角度分布范用应在120°～270°之间，标称角度应是5的倍数。 3.4物镜座 3.4.1通用的监控镜头接口有CS型、C型和M12×0.5螺纹接口。 3.4.2CS型接口如图1所示。定位尺JA为12.5mm，螺纹外径尺JD为Φ25.4mm，螺距为1/32in
定位面卜
B 成像面（靶面）
图1
1 JB/T12111—2015
从定位面到螺纹端面的距离B不作规定，机械后T作距1应不小3mm。定位面直径C应根据监控摄像机的具体情况确定。 3.4.3C型接口的定位尺寸A为17.562mm，其余和CS接口相同。 3.4.4M12×0.5螺纹接口如图2所示。定位尺寸4应不小J10mm，螺纹外径尺寸D为=12mm，螺距为0.5mm，机械后T作距1应不小1.5mm。
一
定位面
成像面（靶面）一
图2
4技术要求
4.1焦距误差
实际焦距与物镜的标称焦距的差异应不大于标称值的5%。 4.2相对孔径误差 4.2.1 物镜的相对孔径误差用相应的F数误差表示 4.2.2最大相对孔径时的实测F数与标称F数的差异不得大于标称F数的5% 4.3分辨率 4.3.1 物镜的分辨率应在产品规格中说明，应高于所配用摄像机的分辨率，允许边缘视场的分辨率下降，但应不低于摄像机标称分辨率的60% 4.3.2摄像机的图像格式像高所对应的像素数即为线数每像高（LW/PH），像高所对应的像素数除以2 倍像高（单位毫米）即为线对/mm。在检测时可将线数每像高（LW/PH）转换为线对/mm。 4.4透过率
450nm～650nm范用内的光透过率应不低于80%，651nm~850mm光透过率应不低于70% 4.5定位截距误差
物镜可有定位调节装置，其定位截距误差应不大于土0.05mml 4.6摄影角误差
应不大于5%。 4.7运转要求
旋转物镜的光圈，距离刻度圈时，手感应平稳舒适，不应有明显的卡滞和松动；带电动光圈的，其
2 JB/T12111—2015
B#
N切向 50
（3
式中： N轻间 径向鉴别率，单位为每毫米线对数（lp/mm）； βk: 实际摄影倍率； N轻读 能分辨摄影鉴别率标板的径向线条组中最高档单元的号码数； N切向 切向鉴别率，单位为每毫米线对数（lp/mm）： N切读 能分辨摄影鉴别率标板的切向线条组中最高档单元的号码数。
5.3.7 将5.3.6计-算得到的各视场位置的径向鉴别率和切向鉴别率填入表1，取测得的最低鉴别率为被测物镜的鉴别率。
表1
鉴别率 N切间 Ip/mm
视场位置中心视场
N经间 lp/mm
结果p/mm
左右
边缘视场
5.4透过率的测定
物镜白光透过率的测定按JB/T9426.6的规定；物镜光谱透过率的测定按JB/T8248.1的规定。 5.5定位截距的测定
按JB/T9426.6的规定。 5.6摄影角误差的测定 5.6.1测试设备及摄影倍率选择同5.3，用一个5mm宽的标杆将摄影鉴别率标板乘直平分。将被测物镜装丁适用尺寸的摄像机（数码照相机）上，使摄像机正对摄影鉴别率标板，一边调整摄像机（数码照相机）与标板的距离，一边对物镜调焦，直至监视器工标杆的像清晰，将此处定为零度角。水平转动摄像机（数码照相机》，在视场的边缘观察标杆的成像，将能看到标杆像的最大角度α进行记录；2α即为摄影角A。 5.6.2按公式（4）计算摄影角误差。
_A- A标称×100%
5=
(4)
A标称
5.7运转要求的测定
手动光圈，手动进行检测：电动光圈，将物镜装在监控摄像机工，和CCD传感器联接后通电观察。 5.8外观的测定
目视检测。 6验收规则
6.1出厂检验
对已定型生产的物镜，应进行出厂检验，检测项目为4.3、4.54.7、4.8。出厂合格的镜头应附有 JB/T121112015
检验合格证。
6.2 型式检验
下列情况之一时，应进行型式检验： a）新产品的定型鉴定： b）企业定期周期性自我检查： c）国家质量监督机构提出进行质量监督抽查检验； d）产品上等级时。
7 标志、包装、运输、购存
7.1标志
每只物镜在直径4区域之外的外表面上至少标有以下内容： a）型号： b）焦距或摄影角； c）编号： d）生产单位。
7.2 包装 7.2.1 每只物镜应加盖前、后盖后包装，并采取防振措施，保证物镜在盒内无任何方向的审动。 7.2.2 物镜盒内应放置适量的防霉剂，防霉剂应放在吸湿性良好的小布袋内，不得与物镜直接接触。 7.2.3 成批物镜出厂时，应装在防霉、防潮、防振的运输外包装箱内 7.2.4 包装箱的标志及随机文件应符合GB/T13384的规定。 7.3 运输、贮存 7.3.1 物镜运输、贴存的基本环境条件见表2。
表2
额定值
基本环境条件项目高温低温
序号 1 2 3 4 5
单位 ℃ ℃ % m/s2 ms mm
运输 +40 -25 95
贮存 40 5 75
相对湿度（25℃）
加速度脉冲持续时间白由跌落高度
100 16 250
冲击
跌落
7.3.2 物镜运输存的试验方法应符合GB/T25480的规定。
