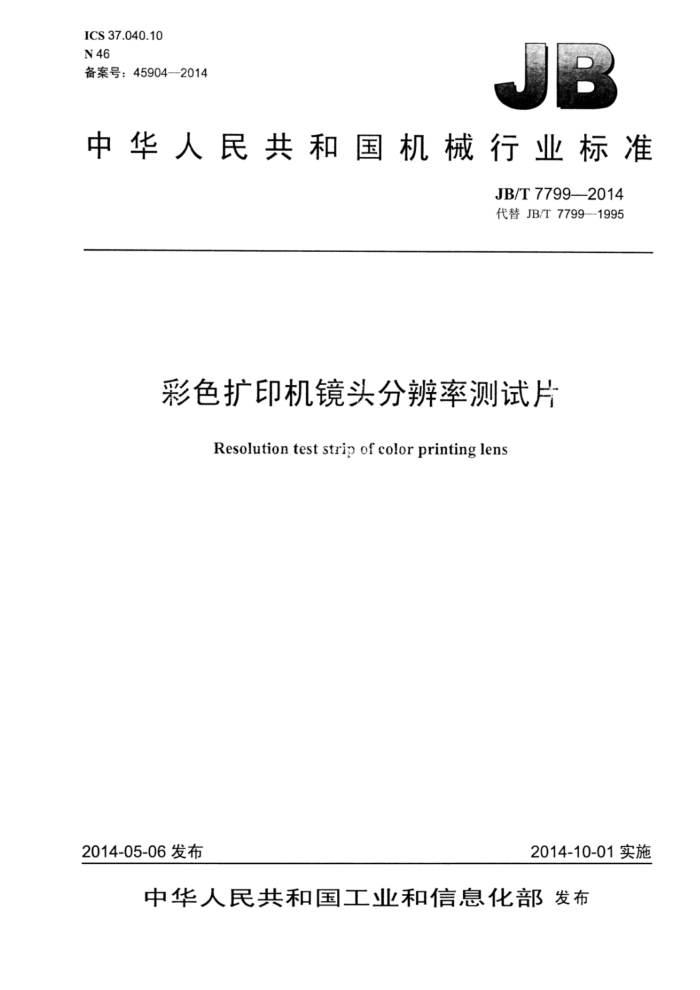

ICS 37.040.10 N46 备案号：459042014
中华人民共和国机械行业标准
JB/T77992014 代替JB/T7799—1995
彩色扩印机镜头分率测试片
Resolution test strip of color printing lens
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
彩色扩印机镜头分辨率测试片
JB/T77992014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12221 网址：http：//www.cmpbook.com 编辑部电话： （010) 88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T77992014
目 次
前言范围 2 规范性引用文件 3术语和定义 4 技术要求.. 5试验方法.
.II
1
标志、包装、运输和贮存 6.1标志.. 6.2 包装. 6.3 运输. 6.4 贮存
6
4 JB/T7799--2014
前創言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T7799—1995《彩色扩印机镜头分辨率测试片》，与JB/T7799—1995相比主要技术变
化如下：
增加了密度测试区域（见图2、图3）；删除了检验规则（1995年版第6章）。
本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准起草单位：杭州照相机械研究所、国家照相机质量监督检验中心、上海普利生数码技术有限
公司。
本标准主要起草人：王均、侯锋、葛世清。 本标准所代替标准的历次版本发布情况为：
JB/T7799—1995。
II JB/T7799—2014
彩色扩印机镜头分辨率测试片
1范围
本标准规定了用黑白胶片标板扩印方式测定彩色扩印机镜头综合分辨率的测试片的术语和定义，技术要求、试验方法、标志、包装、运输和存。
本标准适用于以扩印方式测定彩色扩印机镜头综合分辨率的测试片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321优先数和优先数系
3术语和定义
下列术语和定义适用于本文件。
3.1
分辨率resolution 镜头重现图像最小细节的本领。用图像所能分辨的等间隔黑白线条的像中最小一对线的宽度［单位
为毫米（mm）的倒数来度量。 3.2
分辨率测试片 resolution test strip 用于测试彩色扩印机镜头分辨辩率的测试胶片。
4技术要求
4.1分辨率图样如图1所示。 4.2分辨率图样按下列要求构成：
a）分辨率图样由四组不同（空间频率）线对组组成。同一空间频率的四组线对按45°不同方向排
列（见图1），中间以数字表示该组的线对数。 b）同一空间频率，不同方向线条组由互相平行的等宽、等间距的黑白线条组成。黑线条的透射密
度应大于1.60，白线条的透射密度应小于0.08。 c）线条组的空间频率值按GB/T321取优先数系，依次按20、25、30、35逐级排列。 d）每组线条的空间频率极限偏差为土3%。 e）每组线条的线宽、线间距的极限偏差为土5%。 f）分辨率图样为正方形，采用组合形式使用，线条组的间隔宽度不大于0.5mm。
4.3图2为画幅24mm×36mm的测试片标板图形，图3为画幅56mm×56mm的测试片标板图形。 4.4测试片的尺寸及其极限偏差如图2、图3所示及见表1。
1 JB/T7799—2014
客
密度测试区域
图2 JB/T7799—2014
大
双
密度测试区域
图3 表1 135 24×36 35.0 +9.5
单位为毫米
规格画幅外边框长
120 56× 56
55.0 +9.5 55.0 +g.5 0.4 17.50 25.28 33.06 0.2
23.5 +9.5 0.4 9.49 13.70 17.92 0.2
外边框宽圆角半径 0.45视场半径 0.65视场半径 0.85视场半径
各线段及圆弧线宽度
4.5在测试片标板的中心视场和0.45、0.65、0.85视场的同心圆与对角线及中心线的交点上分别有分辨率图样。 4.6测试片应清洁，无划伤、脏点、斑点、气泡、手印及密度不均匀的弊病。
5试验方法
5.1彩扩镜头分辨率测试片应在（23土2）℃，相对湿度为45%～55%的条件下存放1h后，方可进行几何尺寸的测量。 5.2测试片上的几何尺寸应使用万能工具显微镜或同等精度的仪器进行测量。 5.3测试片的透射密度用密度计测量。 VLUG
JB/T7799-2014
OOLLLIC
5.4 测试片的表观质量在日光下目视检查，应符合4.6的规定。
6标志、包装、运输和贮存
6.1标志
测试片上应标明标准编号、制作单位名称。 6.2包装 6.2.1每顿测试片应保证其具有不受污损的内外包装，产品的包装必须防热、防潮以保证产品的安全运输和存，测试片外包装袋内应附有产品合格证和使用说明书。 6.2.2测试片包装盒上应标明下列内容：产品标准编号、产品名称、规格、生产厂家及防潮、防晒、 防热和小心轻放等标志。 6.3运输
产品在运输过程中应有遮盖物，严防目国雨球，剧烈振动，装卸时要小心轻放。 6.4贮存
产品应在在强度为25℃以下，相可运宝为：65%以下的仓库中，离地面15cm以上，远离热源，保持原当，平放定存，并禁山与、碳之成发有告气体（如硫化氢等）的物品同室存放。
