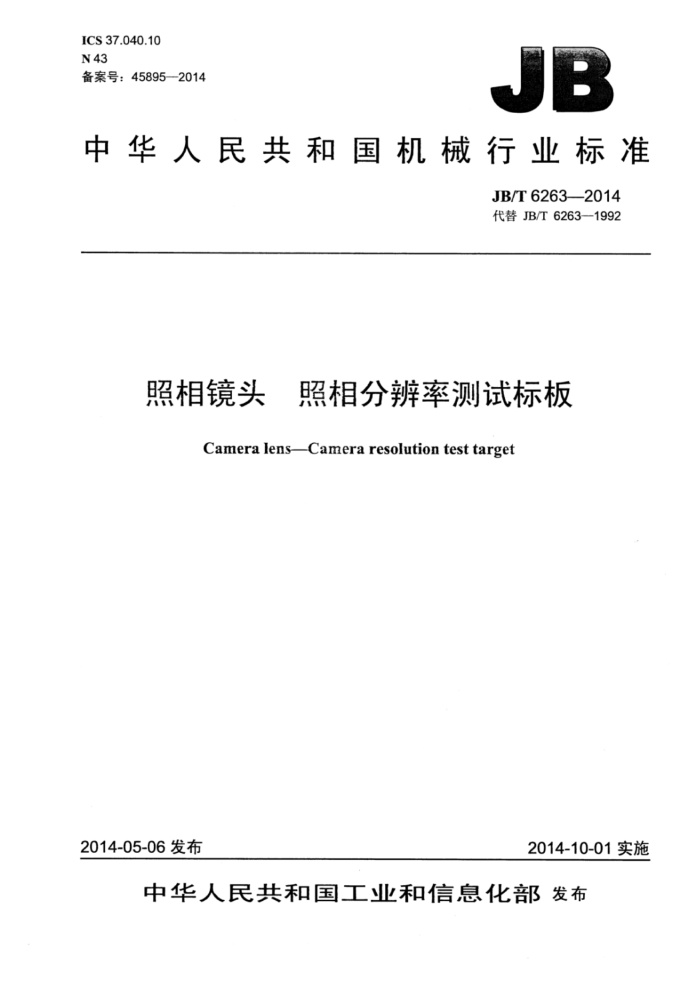

ICS 37.040.10 N43 备案号：45895—2014
：
中华人民共和国机械行业标准
JB/T62632014 代替JB/T6263—1992
照相镜头 照相分辨率测试标板
Camera lens-Camera resolution test target
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T6263--2014
目 次
前言范围
II
1 2规范性引用文件
．.技术要求. 4试验方法.. 标志、包装、运输和贮存
3
0000000000000000000000 JB/T6263—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6263—1992《照相镜头照相分辨率测试标板》，与JB/T6263—1992相比主要技术变
化如下：
一删除了检验规则。 本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准起草单位：杭州照相机械研究所、国家照相机质量监督检验中心、杭州卡麦数码科技有限公
司。
本标准主要起草人：黄曼炜、毛风珍、程一凡。 本标准所代替标准的历次版本发布情况为：
-JB/T6263—1992。
II JB/T62632014
照相镜头！ 照相分辨率测试标板
1范围
本标准规定了用于传统银盐胶片照相方法测试照相机镜头的综合分辨率测试标板的技术要求及试验方法、标志、包装、运输和贮存。
本标准适用于传统照相机镜头的分辨率测试标板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7473照相镜头分辨率测试图
3技术要求
3.1测试标板由底板和符合JB/T7473的测试图构成。图1为测试画幅为24mm×36mm照相机镜头的测试标板图形，图2为测试画幅为56mm×56mm照相机镜头的测试标板图形。图中的低反差测试图可根据测试需要取舍。 3.2底板正面应平整，无明显凸凹及翘曲：表面呈黑色。反射率小于10%，或反射密度值大于1。 3.3规定放大率下测试标板的尺寸及其极限偏差见表1。
其他倍率的测试标板可参照制作，各尺寸的极限偏差取公差等级IT16。
高反差测试图 低反差测试图
标志区
图1 JB/T62632014
I
标志区
高反差测试图
低反差测试图
图2 表1
放大倍率
尺寸
29 X 56X56
49× 24X36
画幅
1 764.0 *92 1 176.0 *.6 19.6 265.0 *2 530.0 *44 749.0*5. 901.0 *§.6 5.0±1.0
1 624.0 *92 1 624. *2 23.2 287.1 *2 574.2 *4 812.0 *6 976.1 +5*6 3.0±1.0
外边框长L
外边框宽W 圆角半径rmax 0.25视场半径R1
0.5视场半径Rz
0.707视场半径R3
0.85视场半径R4
各线段及圆弧线宽度
3.4标志区用于标注制作（或监制）单位名称及标准编号。在测试标板上所标注的字符及数字的线宽不小于该倍率下测试图上5线对/mm的线条组的线宽。 2 JB/T62632014
4试验方法
测试标板应在温度为（20～25）℃，相对湿度为45%～55%的环境条件下存放1h后，再进行测量： a）用测量精度不低于1mm的直尺，测量底板的几何尺寸； b）用经过校准的反射式密度计量底板的反射密度值。
5标志、包装、运输和贮存
5.1 测试标板上应标明生产日期、生产（或监制）单位及本标准编号。 5.2 测试标板远途运输时，应有金属或木质的外包装箱，并注明必需的标志。 5.3 测试标板应贮存在温度为（5～35）C，空气相对湿度为45%～60%，避光及不含有硫化氢、氨等有害气体的环境中，且离开热源需1m以上。
