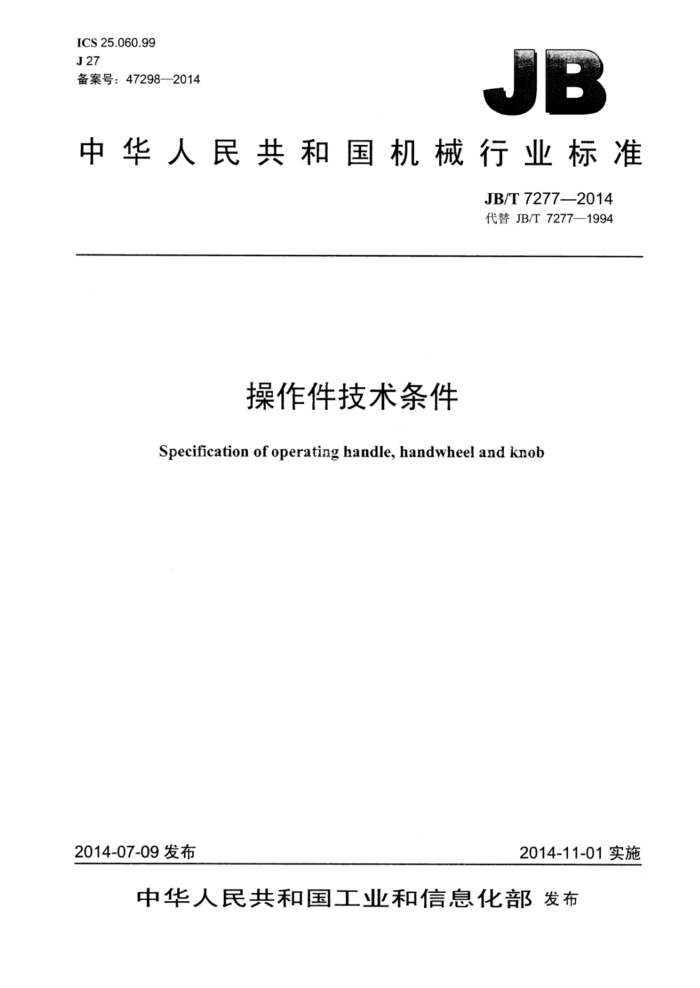

ICS25.060.99 J27 备案号：47298—2014
中华人民共和国机械行业标准
JB/T7277--2014 代替JB/T7277—1994
操作件技术条件
Specification of operating handle, handwheel and knob
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准操作件技术条件 JB/T72772014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm-0.5印张·15千字 2014年12月第1版第1次印刷
定价：12.00元
+
书号：15111·12341 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T7277—2014
目 次
前言 1 范围. 2规范性引用文件 3技术条件.
...I
包装与标志...
4
.4 JB/T72772014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7277—1994《操作件技术条件》，与JB/T7277—1994相比主要技术变化如下：
增加了标准的英文名称；对正文中引用的标准进行了更新。
本标准由中国机械工业联合会提出。 本标准由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本标准起草单位：中机生产力促进中心。 本标准主要起草人：李维荣、冯峰。 本标准所代替标准的历次版本发布情况为：
JB/T7277—1994。
I JB/T7277—2014
操作件技术条件
1范围
本标准规定了操作件的技术要求、检测规则、包装和标志。 本标准适用于手柄；手柄球、套、杆；手柄座；手轮；把手；嵌套等操作件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3普通螺纹收尾、肩距、退刀槽和倒角 GB/T196 普通螺纹基本尺寸 GB/T197 普通螺纹公差 GB/T699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1173 铸造铝合金 GB/T1184 形状和位置公差未注公差值 GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T6403.4零件倒圆与倒角 GB/T9439 灰铸铁件
3技术条件
3.1材料要求如下：
制造操作件的材料应符合相应国家标准的规定。35钢按GB/T699；Q235A按GB/T700；ZL.102 按GB/T1173；HT200按GB/T9439。允许采用性能要求不低于上述规定牌号的其他材料制造。
塑料牌号根据使用要求选择。推荐采用增强树脂。充许采用性能要求不低于增强树脂的其他材料制造。 3.2铸件不允许有裂纹、气孔、砂眼、疏松、夹渣等缺陷。 3.3塑料件不允许有夹生、夹杂、起泡等缺陷。 3.4表面质量要求如下：
操作件表面必须光滑、色泽均匀，电镀层表面结晶细致，不准有泛点、脱壳、发花、烧黑、针孔等缺陷，非电镀层不准有明显的发黄，镀铬抛光件应光亮。喷砂镀铬件表面不允许有明显的色泽不一致。 塑料件不充许有变形、流痕、裂缝油污等缺陷。 3.5尺寸和形位公差要求如下： 3.5.1产品的尺寸公差应符合相应产品标准中的规定。 3.5.2形位公差为对金属件的要求，塑料件的形位公差由制造厂控制。 3.5.3手柄支承面对装配轴、孔的轴线垂直度公差值t按图1及表1的规定。
1 JB/T72772014
国
1A
A
A
A
LA
图1 表1 10 1.120
单位为毫米
5
6
d
14
16 0.150
20
25 0.200
4
12
18
8
0.100
3.5.4对重手柄孔d对SD1的中心连线的垂直度公差值t按图2及表2的规定。
LtTC-D
一
回
D
图2 表2
单位为毫米
d
6 0.080
10
12
14 0.120
16
18 0.150
8
0.100
3.5.5 手柄座下平面的平面度公差及对孔轴线的垂直度公差值t按图3和表3的规定。
A
LtA
0.05()
图3 表3
单位为毫米 >63~100 0.250
>16~25 0.120
>25~40 0.150
>40~63 0.200
>1016 0.100
V t
3.5.6 对重手柄孔ds对孔d轴线的平行度公差值按图4和表4的规定。 3.5.7 转动手柄套的外径对孔ds轴线的径向圆跳动公差值为0.12mm，见图5。
2 JB/T7277—2014
/tB
BH
图4 表 4
单位为毫米
18 100
12
16 80 0.250
10 32
6 20 0.120
8 25
14 65
d A
50
40
0.150
0.200
70.124
A 7
图5
3.5.8手轮轮缘端面及外径D对孔d轴线的径向圆跳动公差值t1、t2按图6和表5的规定。 3.5.9手轮D对D，d2对d的同轴度公差值t1t2按图7和表6、表7的规定。 3.5.10手轮分型面错位不得大于0.5mm。 3.5.11 1对未注的形状和位置公差按GB/T1184规定的L级公差。
表5 t1 0.400 0.500 0.600
单位为毫米
t2 0.200 0.300 0.400
D ≤160 200~320 100~630
A
t24
A
5
D 一
A
B B 图7
724 图6 JB/T7277—2014
表6
单位为毫米
D t1
200~320
400~630
≤160 2
4
6
表7
单位为毫米
≤16 2
18~28 3
32~45 4
t1
3.5.12对未注的尺寸公差按GB/T1804中规定的m级。 3.6螺纹要求如下： 3.6.1 螺纹基本尺寸按GB/T196规定，内外螺纹公差按GB/T197规定的6H或6g公差带制造。 3.6.2 螺纹侧面的表面粗糙度值Ra≤3.2um 3.6.3 未注螺纹倒角按GB/T3。 3.7未注倒圆倒角按GB/T6403.4。 3.8允许保留由制造工艺留下的中心孔。 3.9除标准中规定的操作件表面处理方法外，允许采用其他的工艺方法达到表面质量要求。 3.10铝合金表面氧化处理及塑料件的基本颜色为黑色，其他的颜色由使用者选择，在订货时注明。 3.11手轮非加工表面需作防锈处理。 3.12除互换尺寸和主要外形尺寸必须按照标准规定制造外，其余尺寸允许制造厂确定、改变或由供需双方协商确定。 3.13 上述规定以外的技术要求由供需双方协议。
4包装与标志
4.1产品包装必须保证在正常运输和保管条件下，产品不受损坏。保证自出厂日期起一年内不生锈。 包装型式及方法由制造厂确定。 4.2包装箱、盒、袋等外表应有标志或标签，内容如下：
a）制造厂名； b）产品名称； c）产品标记 d）件数； e）制造或出厂日期。
4.3 上述规定以外的要求，由供需双方协议。
