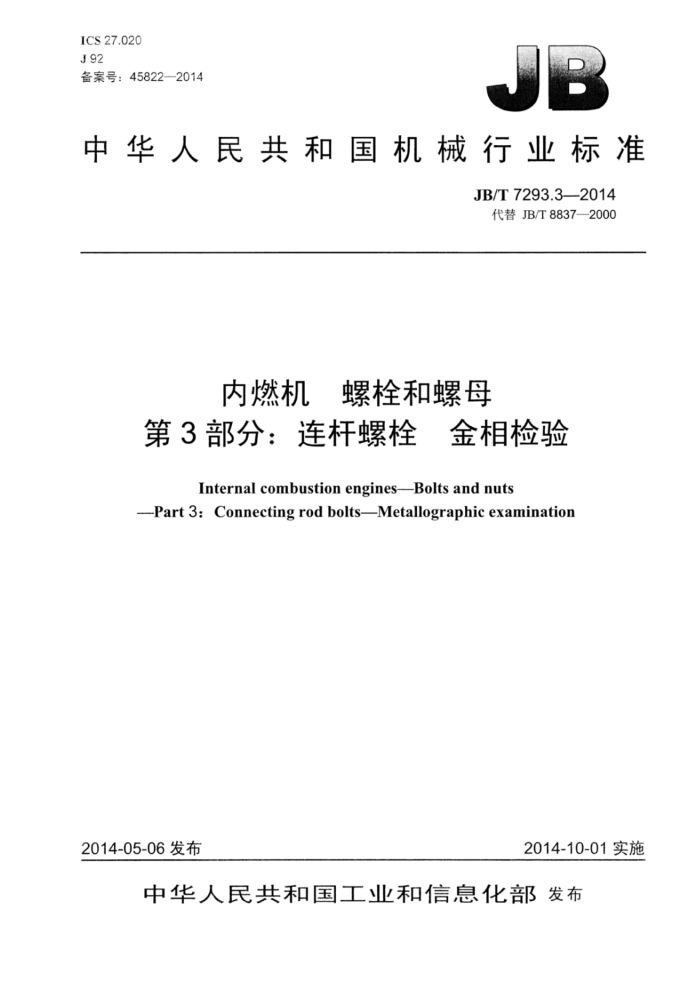

ICS27.020 J92 备案号：45822-2014
中华人民共和国机械行业标准
JB/T7293.3—2014
代替JB/T8837—2000
内燃机 螺栓和螺母
第3部分：连杆螺栓 金相检验
Internal combustion engines--Bolts and nuts
--Part 3: Connecting rod bolts-Metallographic examination
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准内燃机螺栓和螺母
第3部分：连杆螺栓 金相检验
JB/T7293.3—2014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字
2015年3月第1版第1次印刷
定价：12.00元
*
书号：15111·12139 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T7293.3—2014
目 次
前言 1范围. 2 规范性引用文件 3技术要求.. 3..1材料及硬度. 3.2金相组织.. 4检验方法 5
1
金相组织评级.
图1第一级别图（500×）图2第二级别图（500×）图3第三级别图（500×）
表1第一级别图及评级说明表2第二级别图及评级说明. 表3第三级别图及评级说明 JB/T7293.3—2014
前言
JB/T7293《内燃机螺栓和螺母》分为八个部分：
第1部分：主轴承盖螺栓和螺母技术条件；第2部分：连杆螺栓技术条件；第3部分：连杆螺栓金相检验； -第4部分：连杆螺栓磁粉检测；第5部分：气缸盖螺栓技术条件； -第6部分：飞轮螺栓技术条件； -第7部分：气缸盖螺母和飞轮螺母技术条件：第8部分：连杆螺母技术条件。
本部分为JB/T7293的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8837—2000《内燃机连杆螺栓金相检验》，与JB/T8837—2000相比主要技术变
化如下：
-增加了规范性引用文件（见第2章）；增加了42CrMo材料（见3.2）。
本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：上海内燃机研究所、江苏浩瀚汽车标准件有限公司、承德苏垦银河连杆股份有限
公司。
本部分主要起草人：崔晓蕾、张守娟、朱海清。 本部分所代替标准的历次版本发布情况为：
NJ309—1983; JB/T8837—1999、JB/T8837—2000。
II JB/T7293.3-2014
内燃机螺栓和螺母
第3部分：连杆螺栓金相检验
1范围
JB/T7293的本部分规定了内燃机连杆螺栓金相检验的技术要求、检验方法和金相组织评级本部分适用于40Cr、35CrMoA、42CrMo以及15MnB、15MnVB、20MnV等钢制造的内燃机连杆
螺栓（以下简称连杆螺栓），经热处理后的金相组织检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7293.2内燃机螺栓和螺母第2部分：连杆螺栓技术条件
3技术要求
3.1材料及硬度
连杆螺栓选用的材料及硬度应符合JB/T7293.2和产品图样的规定。 3.2金相组织 3.2.1选用40Cr、35CrMoA、42CrMo等钢，采用热锻工艺制造的连杆螺栓，经调质处理后基体组织应为回火索氏体，允许有少量铁素体，其含量应不大于3%，按图1第一级别图评定，1级～3级为合格。 3.2.2选用40Cr35CrMoA42CrMo等钢，采用冷镦工艺制造的连杆螺栓（采用球化退火预备处理），经调质处理后基体组织应为回火索氏体，允许有少量未溶解的粒状碳化物，其未溶解粒状碳化物含量按图2第二级别图评定，1级3级为合格。 3.2.315MnB、15MnVB、20MnV等钢制造的内燃机连杆螺栓基体组织中允许有少量铁素体，其含量应不大于3%，按图3第三级别图评定，1级～3级合格。
4检验方法
4.1距螺纹端部为螺栓直径的1.5倍处的横向截面取样作为金相磨面。 4.2试样用2%～5%的硝酸酒精或50%盐酸水溶液浸蚀。 4.3在放大500倍下观察，以最差视场作为评定依据。
5金相组织评级
5.1 第一级别图及评级说明见图1和表1。 JB/T7293.3—2014
表1第一级别图及评级说明显微组织说明无游离铁素体有微量铁素体有少量铁素体有较多铁素体有大量铁素体
级别
图号图la) 图1b) 图1c) 图1d) 图1e)
1
2 3 4 5
a)1级
c）3级
b)2级
d）4级
e）5级
图1第一级别图（500×） JB/T7293.3——2014
5.2第二级别图及评级说明见图2和表2。
表2第二级别图及评级说明
图号图2a) 图2b) 图2c) 图2d) 图2e)
级别
显微组织说明无未溶解粒状碳化物有微量未溶解粒状碳化物有少量未溶解粒状碳化物有较多未溶解粒状碳化物有大量未溶解粒状碳化物
1
2 3 4 5
a)1级
b)2级
d)4级
c)3级
e)5级
图2第二级别图（500×） JB/T7293.3—2014
5.3第三级别图及评级说明见图3和表3。
表3第三级别图及评级说明
级别 1 2 3 4 5
显微组织说明无游离铁素体有微量铁素体有少量铁素体有较多铁素体有大量铁素体
图号图3a) 图3b) 图3c) 图3d 图3e)
a)1级
b）2级
c）3级
d）4级
e)5级
图3第三级别图（500×）
