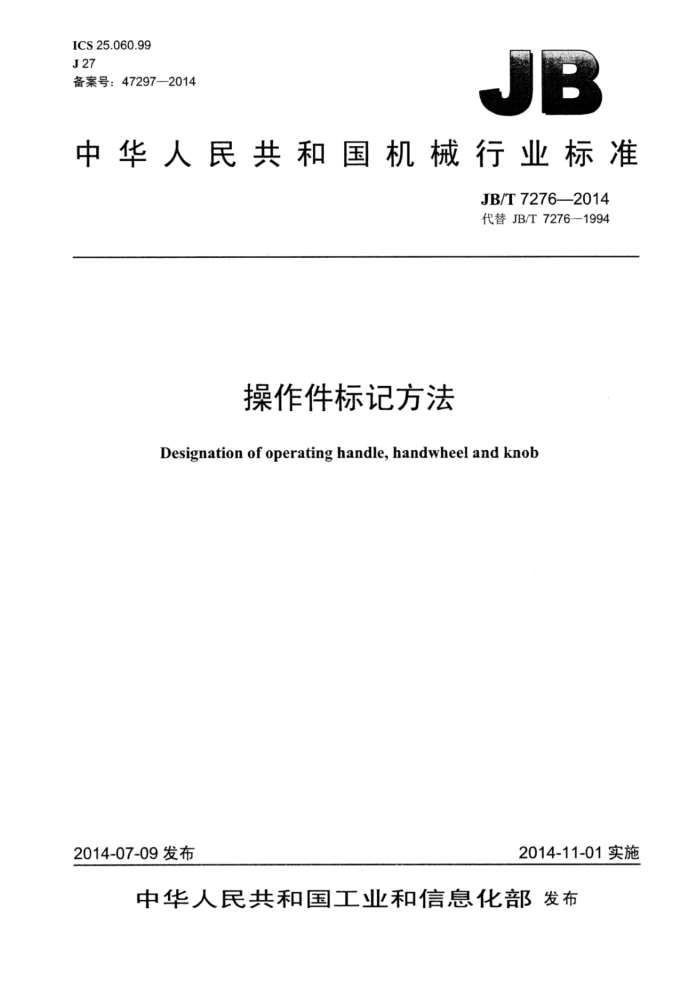

ICS 25.060.99 J27 备案号：47297-2014
中华人民共和国机械行业标准
JB/T7276-—2014 代替JB/T7276-—1994
操作件标记方法
Designation of operating handle, handwheel and knob
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T7276—2014
目次
前言
1
范围 2 规范性引用文件 3 标记方法
1
..
000000000000000000000000000008058018888081808880E00000000
表1 标记示例.
中中中中中
1 JB/T7276—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7276—1994《操作件标记方法》，与JB/T7276-1994相比主要技术变化如下：
增加了标准的英文名称；修改了表面处理的标识方法。
本标准由中国机械工业联合会提出。 本标准由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本标准起草单位：中机生产力促进中心。 本标准主要起草人：李维荣、冯峰。 本标准所代替标准的历次版本发布情况为：
JB/T7276-1994。
L JB/T7276—2014
操作件标记方法
1范围
本标准规定了操作件的标记方法。 本标准适用于手柄；手柄球、套、杆；手柄座；手轮；把手；嵌套等操作件产品的标记。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13911金属镀覆和化学处理标识方法 JB/T7272.3圆盘手柄座 JB/T7273.3手轮
3标记方法
3.1操作件的标记由名称、型式与尺寸、标准号以及材料、表面处理组成。
名称型式规格尺寸材料表面处理标准号
3.2名称、型式与尺寸、标准号的标记方法按相应操作件产品标准的规定。 3.3材料的标记方法按现行材料标准规定。 3.4表面处理的标记一般采用下列标识：氧化（H·Y）；阳极氧化（D·Y）；喷砂镀铬（PS/D·Cr）；镀铬抛光（D·L3Cr）。经供需双方协商，也可采用GB/T13911中的标识方法。 3.5标记的简化原则如下： 3.5.1名称允许简化。 3.5.2当型式、材料、表面处理在相应产品标准中只有一种时，允许省略。 3.5.3当型式、材料、表面处理在相应产品标准中规定有两种以上时，允许省略一种。省略的型式和表面处理分别为A型和喷砂镀铬。材料省略见相应产品标准标记。 3.6标记方法示例见表1。
表1标记示例
零件名称 型式 规格尺寸 标准号 材料 表面处理圆盘
标记示例手柄座10×40JB/T7272.3 手柄座10×40-35JB/T7272.3
d=10 D=40
HT200 喷砂镀铬 35
JB/T7272.3
A
手柄座
喷砂镀铬
1 JB/T7276—2014
表1# 标记示例（续）
零件名称 型式 规格尺寸 标准号 材料 表面处理圆盘
标记示例
手柄座 A D=40 JB/T7272.3 HT200
d=10
镀铬抛光 手柄座 10X40-D·LsCr JB/T7272.3 氧化 手柄座 10X40-Q235-AH-YJB/T7272.3
Q235A HT200 喷砂镀铬 35
圆盘
手柄座 B10×40JB/T7272.3 手柄座 B10X40-35 JB/T7272.3 手轮 C16X160 JB/T7273.3
手柄座 B D=40 d=10
JB/T7272.3
喷砂镀铬
d=16 D=160
手轮
JB/T7273.3 HT200 喷砂镀铬
C 中华人民共和国
机械行业标准操作件标记方法 JB/T72762014
+
