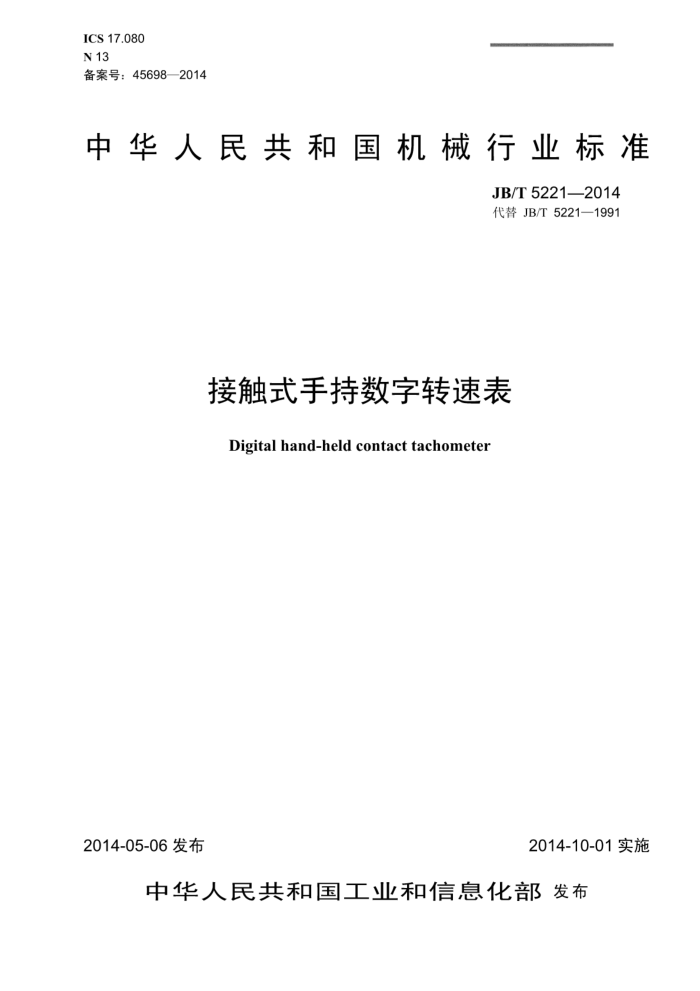

ICS 17.080 N 13 备案号：45698—2014
中华人民共和国机械行业标准
JB/T52212014 代替JB/T5221—1991
接触式手持数字转速表
Digitalhand-heldcontacttachometer
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
接触式手持数字转速表
JB/T5221—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2015年4月第1版第1次印刷
定价：15.00元
*
书号：15111·12015 网址：http：/www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5221—2014
目 次
前言
II
范围.. 规范性引用文件，产品分类与基本参数 4 技术要求...
1
2 3
试验方法.. 检验规则.. 标志、包装和贮存图1 时基频率准确度及稳定度试验的试验配置
5 6 A
表1 基本误差表2时基频率准确度及稳定度表3检验项目， JB/T5221—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5221一1991《接触式手持数字转速表》，与JB/T5221一1991相比主要技术变化如下：
更新了规范性引用文件；修改了原标准中4.1条基本误差限值条款，将表1中的基本误差分成了“允许示值误差”和“允许示值变动性”，使之与JJG105一2000《转速表检定规程》计量检定规程相一致；增加了0.05级表时基频率准确度及稳定度要求（见4.2）；将与影响量的影响有关的要求归入了4.3下；将原标准中的5.2条试验设备归入了5.1条试验条件下；一重新编排了原标准5.4.1条中与影响量有关的试验的总则，删除了原标准中的5.4.1.4“当允许的
示值变化值小于显示值末位1个字时，允许的示值变化值以土1个字计”的表述将原标准中4.9.3和5.6.3的名称由“抗运输碰撞”改为“抗运输冲击”，以便与相关标准的规定相一致，并增加了“抗运输跌落”的要求和试验（见4.8.3、4.8.4和5.9.3、5.9.4)；调整了某些条款的编号。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准起草单位：上海上自仪转速表仪表电机有限公司、上海工业自动化仪表研究院、上海仪器仪
表自控系统检验测试所。
本标准主要起草人：杨海峰、李明华、徐云霞、蔡闻智。 本标准所代替标准的历次版本发布情况为：
JB/T5221—1991。
II JB/T5221—2014
接触式手持数字转速表
1范围
本标准规定了接触式手持数字转速表（以下简称转速表）的产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于短期测量转速用的转速表
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T191一2008包装储运图示标志 GB/T13384机电产品包装通用技术条件
3 3产品分类与基本参数
3.1测量范围上限值
转速表的测量范围上限值分为： 3000r/min，5000r/min,10000r/min，15000r/min，20000r/min，25000r/min。
3.2准确度等级
转速表的准确度等级分为： 0.05级，0.1级，0.2级，0.5级，1.0级。
3.3供电电源
供电电源为直流，分为3V，4.5V，6V。 3.4正常工作大气条件
转速表的正常工作大气条件为：
温度：5℃~40℃；相对湿度：5%~85%；
一
—大气压力：86kPa~106kPa 3.5显示方法
显示方式分为： a）液晶数字显示； b）发光二极管数字显示。
1 JB/T5221—2014
技术要求
4
4.1 基本误差
转速表的基本误差应不超过表1的规定。
表1基本误差 0.1
准确度等级允许示值误差
0.2 ±0.2% n ±1个字 0.2% no 2个字
0.05 ±0.05% n ±1个字 0.05% no 2个字
0.5 ±0.5% n ±1个字 0.5% no 2个字
1.0 ±1.0% n ±1个字 1.0% no 2个字
±0.1% n ±1个字 0.1% no 2个字
允许示值变动性
注：n- 检定点转速表示值，单位为转每分（r/min)。 4.2时基频率准确度及稳定度
0.05级转速表的计数器时基频率准确度及稳定度应不超过表2的规定。 当转速表的准确度等级低于0.05级时，不需测量计数器时基频率准确度及稳定度。
表2时基频率准确度及稳定度
0.05 2.5×10-4 2.5×10-4
转速表准确度等级计数器时基频率准确度计数器时基4h频率稳定度
4.3与影响量有关的要求 4.3.1电源电压变化影响
当电源电压在供电电压公称值的80%～115%范围内变化时，转速表的基本误差应符合表1的规定。 4.3.2 2环境温度影响
当环境温度在3.4规定的正常工作环境温度范围内变化时，转速表的基本误差换算为温度平均每改变10℃应符合表1的规定。 4.3.3 倾斜影响
当转速表的转轴偏离测量轴中心线5°时，转速表的基本误差应符合表1的规定。 4.4更换电池指示
当电源电压降至公称值的80%85%范围内时，转速表应开始出现更换电池指示。 4.5数据保持
带有数据保持功能的转速表，其数据保持时间应大于30s。 4.6起动力矩
转速表的转轴起动力矩应不大于4.9×10-4N·m。
2 JB/T5221—2014
5.1.3其他环境条件
除上述大气条件外，试验在下述环境条件下进行：
磁场：除地磁场外，其他外界磁场的影响可忽略不计；机械振动：机械振动的影响可忽略不计。
5.1.4参比电源条件
a）供电电源电压的允差不应超过其公称值的土1%； b）供电电源电压的纹波不应超过其公称值的0.1%。
5.1.5试验设备
转速标准装置的不确定度应高于被检转速表准确度等级2倍～3倍。 标准信号源或标准频率计（用于时基频率检定）的不确定度应高于被检转速表准确度等级2倍～
3倍。
转速标准装置的预热时间应按制造商使用说明书的有关规定，并在参比工作条件下使之稳定。 转速标准装置的预调应在预热时间内进行，在每项试验过程中不得进行调整。
5.2基本误差
基本误差试验应在参比工作条件下进行。 注：除仲裁外，在能正确判别转速表基本误差是否合格的前提下，本试验允许在一般试验大气条件下进行，基本误差试验不得少于5个检定点，检定点应包括测量范围上、下限在内，且基本均匀分布在整个
测量范围内。
试验时，选择合适的连接头插入转速表转轴头部，按下转速表“电源开关”，当与转速标准装置接触连接时，接触面间应无相对滑动。在每个检定点上连续读取并记录10个转速值，并按公式（1）和公式（2）计算各检定点的示值误差和示值变动性。
示值误差按公式（1）计算：
An=n-no
(1)
式中： An—示值误差，单位为转每分（r/min）； π一一检定点连续读取10个转速值的平均值，单位为转每分（r/min）； no— 检定点标准转速值，单位为转每分（r/min）。 示值变动性按公式（2）计算：
Anp=Nmaxnmi
(2)
式中： Anb 示值变动性，单位为转每分（r/min）； Nmax 检定点连续读取10个转速值中的最大值，单位为转每分（r/min）： nmin 检定点连续读取10个转速值中的最小值，单位为转每分（r/min）。
5.3时基频率准确度及稳定度
时基频率准确度及稳定度试验应在参比试验条件下进行。 注：除仲裁测量外，在能正确判别转速表的时基频率准确度及稳定度是否合格的前提下，本试验允许在一般试验大
气条件下进行。 时基频率准确度及稳定度试验的试验配置如图1所示。
4
