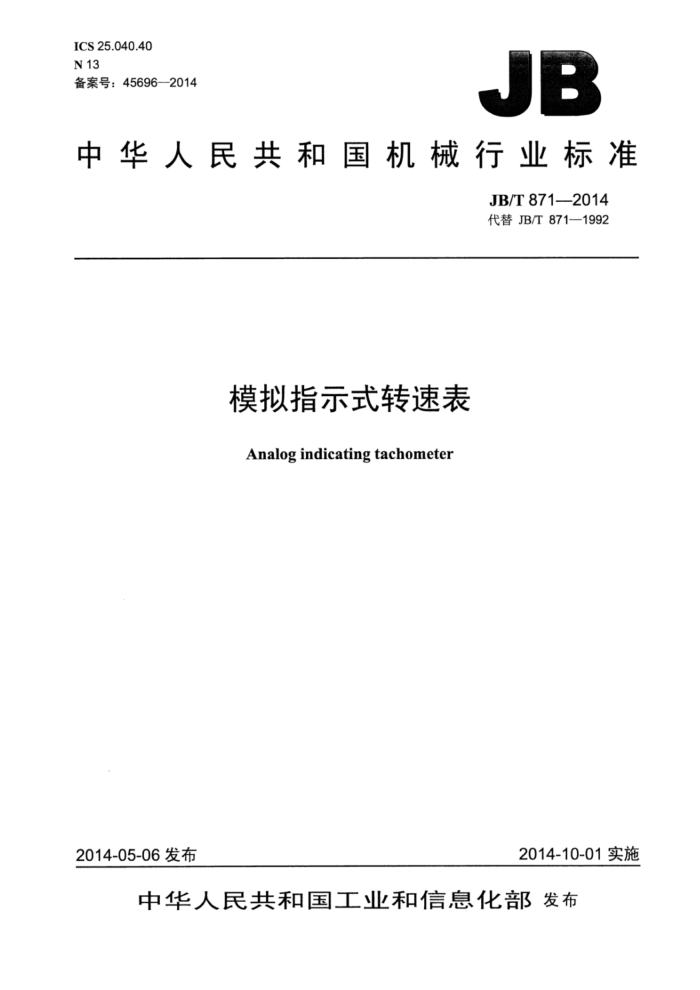

ICS25.040.40 N13 备案号：45696—2014
JB
中华人民共和国机械行业标准
JB/T871—2014 代替JB/T871—1992
模拟指示式转速表
Analogindicatingtachometer
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T871—2014
目 次
前言 1范围 2规范性引用文件 3术语和定义... 4产品分类与基本参数
II
4.1产品分类 4.2基本参数 5技术要求.. 5.1 基本误差.. 5.2 示值变动性， 5.3 回程误差， 5.4 摆幅率， 5.5 指针移动平稳性 5.6 阻尼时间. 5.7 起动力矩.. 5.8 与影响量有关的要求， 5.9 抗运输环境性能、 5.10外观... 6试验方法.. 6.1试验条件， 6.2 基本误差、示值变动性、回程误差、摆幅率和指针移动平稳性 6.3 阻尼时间... 6.4 起动力矩. 6.5 与影响量的影响有关的试验， 6.6抗运输环境性能试验， 6.7外观检查. 7检验规则 7.1出厂检验.. 7.2型式检验. 8标志、包装和贮存 8.1标志. 8.2 包装 8.3 贮存
0
10 10
表1 转速表正常工作大气条件表2离心式转速表各准确度等级的各项误差限值表3 磁感应式及电动式转速表各准确度等级的各项误差限值表4磁性式（定时式）转速表各准确度等级的各项误差限值表5 检验项目
2
C
- JB/T871—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T871—1992《模拟指示式转速表》，与JB/T871—1992相比主要技术变化如下：
更新了规范性引用文件；第4章的标题由“产品分类”改为“产品分类与基本参数”；修改了原标准中的基本误差、指针移动平稳性、回程误差、摆幅率，以列表形式分别列出了各种型式转速表的基本误差，使之与JJG105一2000《转速表检定规程》计量检定规程相一致；增加了“示值变动性”条款（见5.2)；修改了原标准中5.3.3中有关误差计算公式条款，使之与JG105一2000《转速表检定规程》计量检定规程相一致；将原标准中5.9.3和6.6.4的名称由“抗运输碰撞”改为“抗运输冲击影响”，以便与相关标准的规定相一致，并增加了抗运输跌落试验（见5.9.4和6.6.5）。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准起草单位：上海上自仪转速表仪表电机有限公司、上海工业自动化仪表研究院、上海仪器仪
表自控系统检验测试所。
本标准主要起草人：杨海峰、李明华、徐云霞、蔡闻智。 本标准所代替标准的历次版本发布情况为：
JB871—1966，JB/T871—1992。
II JB/T 8712014
模拟指示式转速表
1范围
本标准规定了模拟指示式转速表（以下简称转速表）的术语和定义、产品分类与基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于离心式、电动式、磁感应式、磁性式（定时式）等转速表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB/T13384机电产品包装通用技术条件 GB/T18271.3过程测量和控制装置通用性能评定方法和程序 第3部分：影响量影响的试验 JJG105—2000转速表检定规程
3术语和定义
下列术语和定义适用于本文件。
3.1
（转速表）示值变动性indicationvariation（oftachometer）在被测对象不作任何改变的情况下，对同一被测量进行多次重复读数，其示值变化的量大差值。
3.2
（转速表）回程误差hysteresiserror（oftachometer）在相同条件下，当被测量值不变而转速表的行程方向不同时，其示值之差的绝对值。
3.3
指针摆幅率swingratioofpointer 转速表在测量时，转速趋于稳定后，被测转速表指针摆动的范围。
3.4
转速比 rotationalspeedratio 转速表转轴的实际转速值与转速表刻度值之比，
4产品分类与基本参数
4.1产品分类 4.1.1按工作原理分类
转速表按工作原理分为： a）离心式；
1 JB/T871—2014
b）电动式； c）磁感应式； d）磁性式（定时式）。
4.1.2 按使用方法分类
转速表按使用方法分为： a）手持式； b）固定式。
4.2 基本参数 4.2.1 测量范围上限值
转速表（含双向转速表）的测量范围上限值分为： 200r/min，300r/min，500r/min,1000r/min，1500r/min，2000r/min,2500r/min,3000r/min,
4000r/min，5000r/min，8000r/min，10000r/min，20000r/min，30000r/min。 4.2.2 准确度等级
转速表的准确度等级分为： 0.25级，0.5级，1.0级，1.5级，2.0级，2.5级。
4.2.3 正常工作大气条件
转速表的正常工作大气条件见表1。
表1 转速表正常工作大气条件
组别
环境条件温度℃ 相对湿度% 大气压力kPa
A 5~40 ≤85
B 25~55 ≤95
86~106
注：根据用户要求，允许制造商生产在其他正常工作环境条件中使用的转速表。
5 技术要求
5.1 基本误差
离心式转速表各准确度等级的各项误差限值见表2。
表2 离心式转速表各准确度等级的各项误差限值
0.5 ± 0.5 0.5 0.5 0.5
准确度等级
1 ±1 - 1 I
2 ±2 2 2 2
基本误差% 示值变动性% 回程误差”% 指针摆幅率% 手持离心式转速表可不测量回程误差。
+
2 JB/T871—2014
磁感应式及电动式转速表各准确度等级的各项误差限值见表3。
表3磁感应式及电动式转速表各准确度等级的各项误差限值
准确度等级基本误差% 示值变动性% 回程误差b % 指针摆幅率%
1.5 ±1.5 1.5 1.5 1.5
2 ±2 2 2 2
2.5 ±2.5 2.5 2.5 2.5
0.5 ± 0.5 0.5 0.5 0.5
1 ±1 1 1 1
以电气仪表作指示器、并且能耐受机械力作用的转速表， 其回程误差不应超过规定值的1.5倍。 手持磁感应式转速表可不测量回程误差。 磁性式（定时式）转速表各准确度等级的各项误差限值见表4。
-
表4磁性式（定时式）转速表各准确度等级的各项误差限值
准确度 测量范围等级 r/min 0.25 100~1000 400r/min的±0.25% 400 r/min的0.25% 实际转速值的±0.25% 实际转速值的0.25% 0.5 1000~10000 4000r/min的±0.5% 4000r/min的0.5% 实际转速值的土0.5% 实际转速值的0.5% 0.5 10000~30000 10000 r/min的±0.5% 10 000 r/min的0.5% 实际转速值的土0.5% 实际转速值的0.5% 5.2 示值变动性
转速值≤测量上限值的40%
转速值>测量上限值的40% 基本误差%
示值变动性 %
示值变动性 %
基本误差%
转速表的示值变动性误差应不超过表2、表3及表4中的相应规定。 除另有规定外，手持式转速表可不测量示值变动性误差。
5.3 回程误差
除另有规定外，转速表的回程误差应不超过表2及表3中的相应规定。 5.4摆幅率
在测量时，转速表的指针摆幅率应不超过表2及表3中的相应规定。 5.5指针移动平稳性
在工作时，转速表的指针移动应平稳、无跳动及卡住现象。 5.6 阻尼时间
转速表的阻尼时间应不大于5s。 5.7 起动力矩
手持离心式转速表的转轴起动力矩应不大于2.25×10-2N·m 5.8 与影响量有关的要求 5.8.1 环境温度影响
当环境温度在表1规定的温度范围内变化时，离心式转速表的示值变化应不超过基本误差限的绝对值，其他类型转速表的示值变化换算为温度平均每改变10℃应不超过基本误差限的绝对值。
3 JB/T871—2014
相对湿度：60%~70%。 大气压力：86kPa~106kPa。
6.1.2一般试验用大气条件
无需在参比大气条件下进行的试验，可采用下述一般试验大气条件：
温度：15℃35℃；相对湿度：45%~75%；
大气压力：86kPa~106kPa。 每项试验期间，允许的温度变化率不大于1℃/10min。
6.1.3其他环境条件
除上述大气条件外，试验在下述环境条件下进行：
磁场：除地磁场外，其他外界磁场的影响可忽略不计；一机械振动：机械振动的影响可忽略不计。
6.1.4试验设备 6.1.4.1准确度
转速标准装置的不确定度应高于被检转速表准确度等级2倍～3倍。 6.1.4.2预运转和预调
转速表和转速标准装置的预运转时间应按制造商使用说明书的有关规定，并在参比试验条件下使之稳定；预调应在预运转时间内进行，在每项试验过程中不得进行调整。 6.2基本误差、示值变动性、回程误差、摆幅率和指针移动平稳性 6.2.1总则
基本误差、示值变动性、回程误差和摆幅率试验应在参比试验条件下进行。 注：除仲裁测量外，在能正确判别转速表基本误差、示值变动性、回程误差和摆幅率是否合格的前提下，本试验允
许在一般试验大气条件下进行。 试验点包括测量范围上、下限在内应不少于五个，且基本均匀分布在整个测量范围内。双向转速表
应在所有主标度线上进行试验。
试验时，手持式转速表的标度盘位置应呈水平状态，转轴上的橡皮测头与标准转速装置转轴的接触应位于同一轴线上，接触面间应无相对滑动。
试验时，固定式转速表的标度盘位置应呈垂直状态，并应用专用检测夹具固定。带传感器或电机的转速表均按工作状态固定安装，传感器的转轴与标准转速装置转轴的连接应在同一轴线上，且无滑动现象，传感器与指示器的连接应正确可靠。
试验前，应将转速调节到转速表的测量上限进行运转，然后回到测量下限。 在读取转速表示值时，转速示值应为指针稳定摆动中心点的示值。 试验应按JG105一2000中第5章规定的方法进行。
6.2.2手持离心式和磁感应式转速表
每一个转速表应按下述方法循环试验三次先将转速标准装置调至相应的转速值，然后将转速表橡皮测头缓慢接触转速标准装置转轴，待指针
5
