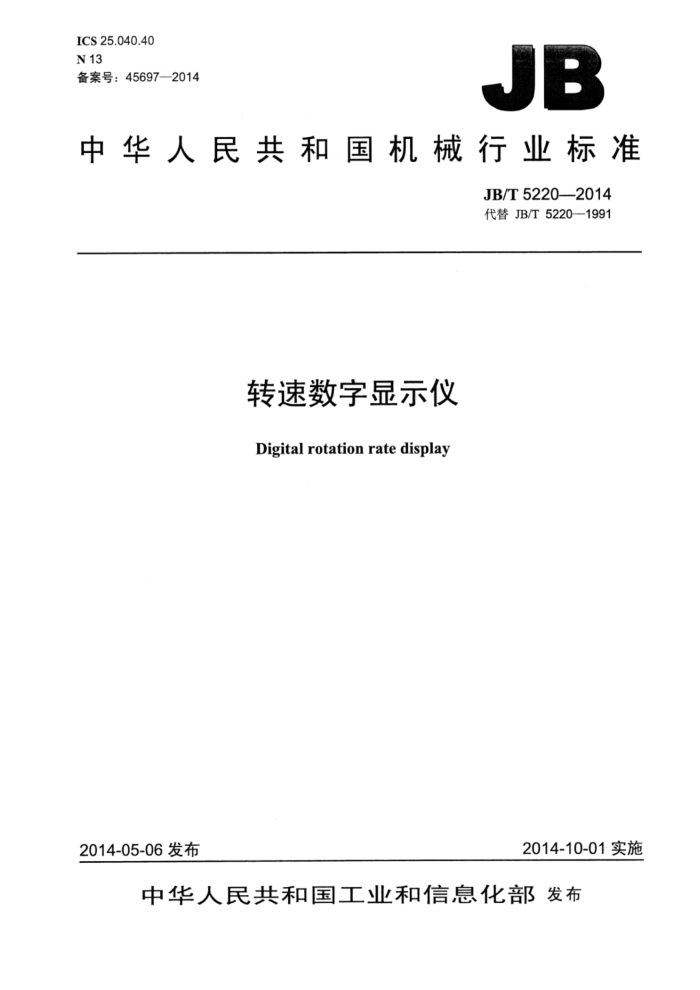

ICS 25.040.40 N13 备案号：45697-2014
JB
中华人民共和国机械行业标准
JB/T 5220—2014 代替JB/T5220—1991
转速数字显示仪
Digital rotation rate display
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T5220——2014
目 次
前言 1范围 2规范性引用文件.. 3产品分类与基本参数 3.1产品分类 3.2基本参数 4技术要求. 4.1基本误差 4.2时基频率准确度及稳定度， 4.3与影响量有关的要求 4.4电气安全 4.5自校 4.6抗运输环境性能 4.7外观. 5试验方法.. 5.1试验条件. 5.2基本误差， 5.3 时基频率准确度及稳定度 5.4与影响量有关的要求 5.5 电气安全 5.6 自校. 5.7 抗运输环境性能， 5.8外观 6检验规则.. 6.1出厂检验 6.2型式检验.. 7标志、包装和贮存， 7.1标志 7.2包装... 7.3 贮存
.II
L
10 10
图1 1时基频率准确度及稳定度试验的试验配置
表1 基本误差. 表2 时基频率准确度及稳定度表3 电磁兼容抗扰度要求表4性能判据等级表5 检验项目.
.2 JB/T5220——2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5220—1991《转速数字显示仪》，与JB/T5220-1991相比主要技术变化如下：
更新了规范性引用文件；修改了原标准中的4.1条基本误差限值条款，将表1中的基本误差分成了“允许示值误差”和“允许示值变动性”，并增加了计算方法；修改了原标准中的4.2条稳定性条款，改为时基频率准确度及稳定度； -增加了电磁兼容性的有关条款（见4.3.2)；重新编排了原标准5.4.1条中与影响量有关的试验的总则，删除了原标准的5.4.1.4（见5.4.1，1991 年版的5.4.1）。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准起草单位：上海上自仪转速表仪表电机有限公司、上海工业自动化仪表研究所、上海仪器仪
表自控系统检验测试所。
本标准主要起草人：杨海峰、李明华、徐云霞、蔡闻智。 本标准所代替标准的历次版本发布情况为：
JB/T5220—1991。
II JB/T5220—2014
转速数字显示仪
1范围
本标准规定了转速数字显示仪（以下简称显示仪）的产品分类、基本参数、技术要求、试验方法、 检验规则、标志、包装和贮存。
本标准适用于输入为频率量的显示仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008 包装储运图示标志 GB/T13384机电产品包装通用技术条件 GB/T17626.2 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17626.3 电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T 17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T 17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 GB/T 17626.11 电磁兼容 试验和测量技术电压暂降、短时中断和电压变化抗扰度试验 GB/T18268.1 测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 GB/T18271.3过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验 JB/T6239.1工业自动化仪表通用试验方法第1部分：共模、串模抗扰度试验
3产品分类与基本参数
3.1产品分类 3.1.1 按工作原理分类
显示仪按工作原理分为： a）带微处理器（定点显示或浮点显示）； b）不带微处理器。
3.1.2按安装方式分类
显示仪按安装方式分为： a）盘装式； b）台式。
3.2基本参数 3.2.1测量范围
显示仪的测量范围由制造商规定。
- JB/T5220—2014
3.2.2 准确度等级
显示仪的准确度等级分为： 0.01级，0.02级，0.05级，0.1级，0.2级。
3.2.3 输入信号
显示仪的输入信号分为： a）正弦波输入时，输入信号电压为0.3V～10V（有效值）； b）矩形波输入时，输入信号电平为TTL电平、CMOS电平或其他特定电平。
3.2.4供电电源
显示仪由频率50Hz，电压为220V的交流电源供电。 3.2.5正常工作大气条件
显示仪的正常工作大气条件为：
温度：5℃~40℃； -相对湿度：5%~85%；大气压力：86kPa～106kPa。
4技术要求
4.1基本误差
显示仪的基本误差应不超过表1的规定。
表1基本误差
准确度等级
0.01 ±0.01% n ±1个字 0.01%n 2个字 5位
0.02 ±0.02% n ±1个字 0.02%n 2个字 5位
0.05 ±0.05% n ±1个字 0.05%n 2个字 4位
0.1 ±0.1% n ±1个字 0.1% n 2个字 4位
0.2 ±0.2% n ±1个字 0.2% n 2个字 4位
允许示值误差
允许示值变动性有效数字≥
注：n- 试验点转速表示值，单位为转每分（r/min） 。 4.2时基频率准确度及稳定度
显示仪的计数器时基频率准确度及稳定度不应超过表2的规定。 当显示仪的准确度等级低于0.05级时，不需测量计数器时基频率准确度及稳定度。
表2时基频率准确度及稳定度
显示仪准确度等级计数器时基频率准确度优于计数器时基4h频率稳定度优于
0.01 5×10-5 5×10-5
0.02 1×104 1X10~4
0.05 2.5X10 2.5X104
2 JB/T5220—2014
4.3 与影响量有关的要求 4.3.1 电源电压和频率变化影响
当电源电压在供电电源电压公称值的±10%（台式）或=18%（盘装式），电源频率在公称值的土5% 范围内变化时，显示仪的基本误差应符合表1的规定。 4.3.2电磁兼容抗扰度
显示仪的电磁兼容抗扰度要求见表3，性能判据等级见表4。试验后，显示仪的基本误差仍应符合表1的规定。
表3 电磁兼容抗扰度要求
序号
引用标准 性能判据 GB/T 17626.11 c 0%25/30周期
试验参数
试验项目
电源电压短时中断
0%1周期 40%10/12周期 70%25/30周期 10V/m（80MHz~1GHz) 3V/m（1.4GHz~2GHz) 1V/m(2.0GHz~2.7GHz) 电源端口（包括保护接地）：2kV（5/50ns，5kHz） I/O信号、数据和控制端口：1kV（5/50ns，5kHz) 电源端口（包括保护接地）：1kV（线对线）；
B B c
电源电压暂降
GB/T 17626.11
射频电磁场辐射抗扰度 GB/T 17626.3
A
电快速瞬变脉冲群抗扰度 GB/T 17626.4
B
4
浪涌（冲击）抗扰度
2kV（线对地）
GB/T 17626.5
B
5
I/O信号、数据和控制端口：1kV 外壳接触放电4kV；空气放电8kV 3V (150kHz~80MHz) 400 A/m (r.m.s.)
6 静电放电抗扰度
GB/T 17626.2
B
射频场感应的传导骚扰 GB/T 17626.6 A 外界磁场
2
GB/T 18271.3
A
8
表4 性能判据等级
性能判据
性能判据等级
试验时，在规范限值内性能正常试验时，功能或性能暂时降低或丧失，但能自行恢复试验时，功能或性能暂时降低或丧失，但需要操作者干预或系统复位
A B c
4.3.3 共模干扰影响
在显示仪输入端子与地之间施加频率为50Hz，电压有效值为250V的共模干扰电压时，显示仪的基本误差应符合表1的规定。 4.3.4环境温度影响
当环境温度在3.2.5规定的正常工作环境温度的范围内变化时，显示仪的基本误差换算为温度平均每改变10℃应符合表1的规定。 4.3.5 5机械振动影响
显示仪应能承受频率为10Hz～55Hz，位移幅值为0.35mm、扫频循环2次，以及定频30min的
3 JB/T5220—2014
相对湿度：60%~70%。 大气压力：86kPa~106kPa。
5.1.2一般试验用大气条件
无需在参比大气条件下进行的试验，可采用下述一般试验大气条件：
温度：15℃~35℃； —相对湿度：45%~75%； —大气压力：86kPa~106kPa。 每项试验期间，允许的温度变化不大于1℃/10min。
5.1.3其他环境条件
除上述大气条件外，试验在下述环境条件下进行：一磁场：除地磁场外，其他外界磁场的影响可忽略不计：
机械振动：机械振动的影响可忽略不计。
5.1.4参比电源条件
供电电源的允差应符合下列要求： a）额定电压：土1%； b）额定频率：土1%； c）谐波失真：小于0.5%。
5.1.5试验设备 5.1.5.1准确度和稳定度
转速标准装置的不确定度应高于被检显示仪准确度等级2倍～3倍。 标准信号源或标准频率计的不确定度应高于被检显示仪准确度等级2倍～3倍（用于时基频率检
定)。 5.1.5.2预热和预调
标准频率信号发生器的预热时间应按制造商使用说明书的有关规定，并在参比试验条件下使之稳
定，预调应在预热时间内进行，在每项试验过程中不得进行调整。 5.2基本误差
基本误差试验应在参比试验条件下进行。 注：除仲裁测量外，在能正确判别显示仪基本误差是否合格的前提下，本试验允许在一般试验大气条件下进行。 显示仪按使用说明书规定的方法接线与操作。试验点包括测量范围上、下限在内应不少于五个，且
以10”r/min（n=0，1，2，3，）分布在整个测量范围内。在参比大气条件下，各试验点连续读取并记录10个转速值。
示值误差（△n）按公式（1）计算：
An=n- no'
(1)
式中： π一一各试验点连续读取10个转速显示值的平均值，单位为转每分（r/min）； no—试验点标准转速值，单位为转每分（r/min)。 示值变动性（Anp）按公式（2）计算：
n
