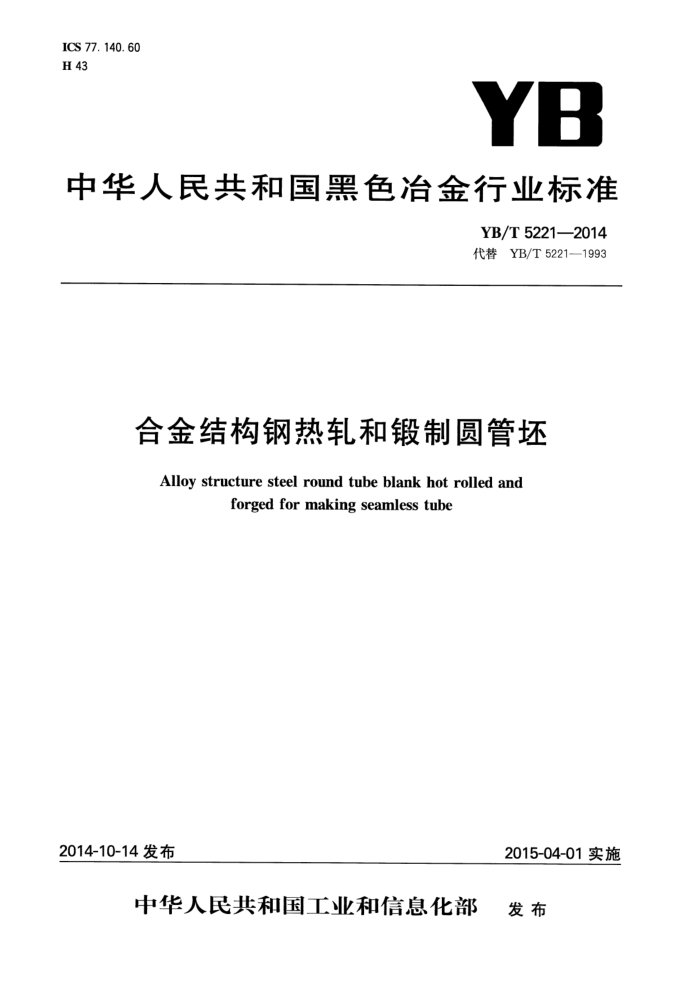

ICS 77. 140. 60 H 43
YB
中华人民共和国黑色冶金行业标准
YB/T5221—2014 代替YB/T5221—1993
合金结构钢热轧和锻制圆管坏 Alloy structure steel round tube blank hot rolled and
forged for making seamless tube
2014-10-14 发布
2015-04-01实施
中华人民共和国工业和信息化部 发布 YB/T5221—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YB/T5221—1993《合金结构钢圆管坏》，与YB/T5221—1993相比主要变化如下：
修改了标准适用直径范围；增加了订货内容；修改了尺寸、重量及允许偏差；修改了切斜度的规定；修改了高、低倍组织的相关规定。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：大冶特殊钢股份有限公司、衡阳华菱钢管有限公司、天津钢铁集团有限公司、冶金
工业信息标准研究院，
本标准主要起草人：李德胜、赵斌、李树庆、黄成钢、肖鸿光、王玉婕、陈君、刘宝石、王成建、 本标准所代替标准的历次版本发布情况为：
GB/T11171—1989; YB/T5221—1993。 YB/T5221—2014
合金结构钢热轧和锻制圆管坏
1范围
本标准规定了合金结构钢热轧和锻制圆管坏的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于一般用途无缝钢管用直径50mm~400mm的热轧合金结构钢圆管坏和直径60mm~ 900mm的锻制合金结构钢圆管坏（以下简称管坏）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括修改单)适用于本标准。
GB/T222钢的成品化学成分允许偏差 GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量 GB/T223.4钢铁及合金锰含量的测定电位滴定或可视滴定法 GB/T223.5 5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T 223.8 钢铁及合金化学分析方法氟化钠分离-EDTA滴定法测定铝含量 GB/T223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.12 钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T 223.13 钢铁及合金化学分析方法硫酸亚铁铵容量法测定钒含量 GB/T 223.14 钢铁及合金化学分析方法 钼试剂 GB/T223.16 钢铁及合金化学分析方法 变色酸光度法测定钛量 GB/T 223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量 GB/T 223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量 GB/T 223.19 钢铁及合金化学分析方法弄 新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.25 钢铁及合金化学分析方法 丁二酮重量法测定镍量 GB/T223.26 钢铁及合金钼含量的测定石 硫氰酸盐分光光度法 GB/T223.43 钢铁及合金钨含量的测定重量法和分光光度法 GB/T223.49 钢铁及合金化学分析方法萃取分离-偶氮氯麟mA光度法测定稀土总量 GB/T 223.54 钢铁及合金化学分析方法2 火焰原子吸收分光光度法测定镍量 GB/T223.58 钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T 223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T223.61 钢铁及合金化学分析方法磷钼酸铵容量法测定磷量 GB/T223.62 钢铁及合金化学分析方法2 乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T223.66 钢铁及合金化学分析方法硫氰酸盐-盐酸氯丙嗪-三氯甲烷萃取光度法测定钨量
?
A YB/T5221—2014
GB/T223.67钢铁及合金硫含量的测定次甲基蓝分光光度法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T 223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法测定碳含量 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T 223.72 钢铁及合金硫含量的测定重量法 GB/T 223.75 钢铁及合金硼含量的测定甲醇蒸馏-姜黄素光度法 GB/T 223.76 钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB/T226 钢的低倍组织及缺陷酸蚀检验法 GB/T1979—2001结构钢低倍缺陷评级图 GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 3077 合金结构钢 GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T6394 金属平均晶粒度测定方法 GB/T10561一2005钢中非金属夹杂物含量的测定标准评级图谱显微检验法 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） YB/T081 冶金技术标准的数值修约与检测数值的判定
3订货内容
按本标准订货的合同或订单应包括下列内容： a）标准编号； b) 。产品名称； c) 牌号； d) 规格； e) 长度； f) 重量(或数量)； g) 交货状态； h) : 其他特殊要求。
4尺寸、外形、重量及允许偏差 4.1尺寸、外形、重量及允许偏差 4.1.1 管坏公称直径及允许偏差应符合表1的规定。
表1公称直径及允许偏差
单位为毫米
允许偏差
公称直径
热轧 ±0.8 ±1. 0 ±1.3 ±1. 6
锻制
50~60 >60~80
+2. 5 1. 0 +3. 0 1. 0 +3. 5 1. 0
>80~110
>110~140
2 YB/T5221—2014
5技术要求 5.1牌号及化学成分 5.1.1钢的牌号及化学成分（熔炼分析)应符合GB/T3077的规定。经供需双方协商，并在合同中注明，亦可供应其他牌号及化学成分的管坏。 5.1.2管坏的成品化学成分允许偏差应符合GB/T222的规定。 5.2冶炼方法
除非合同中另有规定，冶炼方法由生产厂选择。 5.3交货状态
管坏一般以热轧、锻制或退火状态交货。经供需双方协商，并在合同中注明，也可以其他状态交货。 5.4低倍 5.4.1直径不大于250mm的热轧管坏、直径不大于400mm的锻制管坏横截面酸浸低倍组织试片上不得有目视可见的白点、分层、裂纹、缩孔、夹杂和翻皮。但直径大于250mm的热轧管坏、直径大于400mm 的锻制管坏，经需方同意，并在合同中注明，允许存在不超过GB/T1979一2001中规定的1.0级的缩孔。 5.4.2管坏允许存在的低倍组织缺陷，一般疏松、中心疏松和偏析应按GB/T1979一2001进行评定，直径不大于350mm管坏的合格级别各不大于2.5级，直径大于350mm管坏的合格级别各不大于3.0级。 5.4.3经供需双方协商，可以采用超声检测的方法来代替低倍检验，其超声检测方法和合格级别应在合同中注明。 5.5高倍 5.5.1非金属夹杂物
根据需方要求，管坏可按GB/T10561-—2005中的A法进行非金属夹杂物检验，合格级别由供需双方协商确定。 5.5.2晶粒度
根据需方要求，管坏可按GB/T6394进行奥氏体晶粒度检验，合格级别由供需双方协商。 5.6表面质量
管坏表面不得有目视可见的裂纹、结疤、折叠、夹杂及其他有害缺陷。允许有从实际尺寸算起不超过直径负偏差的个别细小划痕、压痕、麻点及深度不超过0.2mm的裂纹存在。管坏表面缺陷允许清除，清除深度从实际尺寸算起不应大于公称直径的5%，清理处应圆滑无棱角，清除宽度不应小于深度的6倍。 在同一截面最大清除深度不应多于1处。 5.7特殊要求
经供需双方协商，并在合同中注明，可进行其他项目的检验，具体检验项目和指标由双方协商规定。 6试验方法
每批管坏的取样部位和试验方法应符合表3的规定。
表3管坏的试验项目、取样方法及试验方法
序号 检验项目 取样数量/个
取样方法
试验方法
GB/T 223,GB/T 4336,GB/T 105612005,
1/炉
化学成分
GB/T 20066
1
GB/T 20066,GB/T 20123
GB/T 226 GB/T1979—2001 GB/T 10561—2005
低倍非金属夹杂物
2 2
2 3
相当于锭头部的不同根管坏
不同根管坏
N YB/T5221—2014
表3管坏的试验项目、取样方法及试验方法（续）
序 号 4 5 6 7
检验项目 取样数量/个晶粒度
取样方法任一根管坏
试验方法 GB/T 6394 5. 4. 3 卡尺、样板目视
1 2
超声检测尺寸表面
相当于钢锭头部的不同根管坏
逐根逐根
检验规则 7. 1 检查和验收
7
管坏的检查和验收由供方质量监督部门进行。需方有权进行复验。 7.2组批规则
管坏应按批进行检查和验收，每批由同一牌号、同一炉号、同一尺寸和同一交货状态的管坏组成。 7.3取样数量
管坏检验的取样数量应符合表4的规定。 7.4复验与判定规则
管坏的复验与判定规则应符合GB/T2101的规定。 8 标志、包装和质量证明书
管坏的包装、标志和质量证明书应符合GB/T2101的规定。 9 数值修约
数值修约应符合YB/T081的规定。
