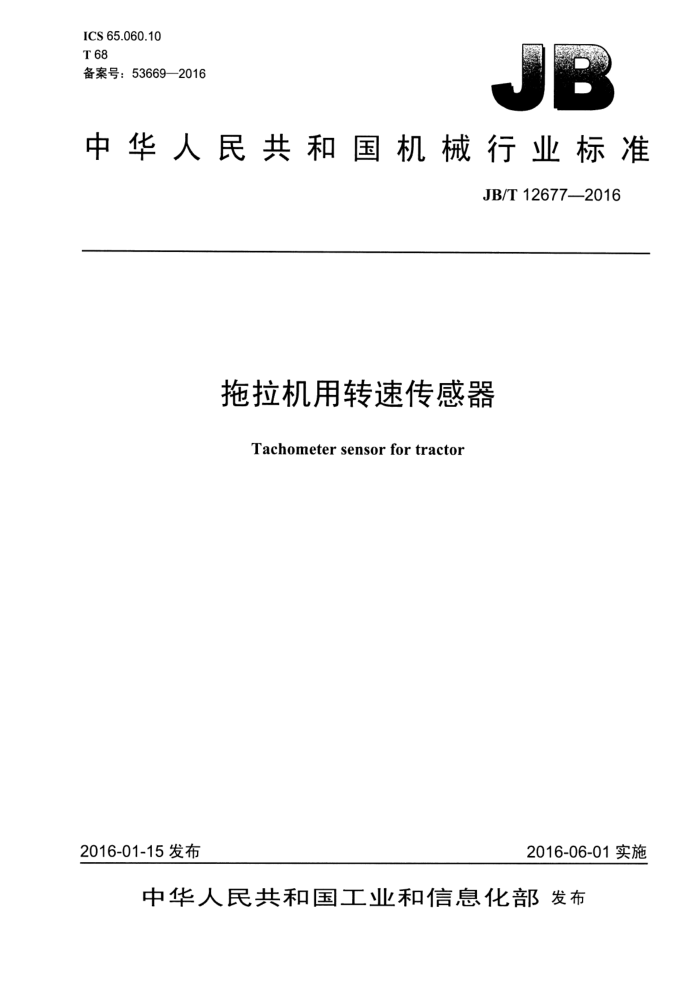

ICS 65.060.10 T 68 备案号：53669—2016
中华人民共和国机械行业标准
JB/T 12677-2016
拖拉机用转速传感器
Tachometer sensor for tractor
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T 12677—2016
目 次
前音 1
范围.. 规范性引用文件.
2 3 要求.
3.1 一般要求. 3.2 电镀层和化学处理层. 3.3 外观 3.4 基本性能参数. 3.5 绝缘电阻 3.6 耐温度变化 3.7 温度影响. 3.8 电压影响.. 3.9 电源反向连接 3.10 电磁抗扰性， 3.11 电压干扰 3.12 耐振动.. 3.13 耐久性 3.14 耐盐雾. 3.15 防水密封性 3.16 阻燃性 （有引出线) 3.17 插头与电线拉脱力（有引出线） 3.18 安装扭矩 4试验方法 4.1 试验条件 4.2 外形、安装尺小检查 4.3 外观检查. 4.4 基本性能参数检验 4.5 绝缘电阻检测... 4.6 耐温度变化试验 4.7 温度影响试验.. 4.8 电压影响试验 4.9 电源反向连接试验， 4.10 电磁抗扰性试验 4.11 电压干扰试验 4.12 耐振动试验 4.13 耐久性试验.. 4.14 耐盐雾试验. 4.15 防水密封性试验
...
.......
..........
......
........
····..·..····.····.······
......
6
..............................................
6
6
6
.....................·................
6
..... 6
...................................................................
6
..............
......·.................
·
...................... JB/T 12677--2016
4.16阻燃性试验 4.17插头与电线拉脱力试验. 4.18安装扭矩试验. 5检验规则.… 5.1合格文件和标记 5.2检验的类别 5.3出厂检验.. 5.4验收检验..
x
.........
5.5 型式检验. 6标志、包装、贮存和保管 6.1 标志 6.2 包装.... 6.3 贮存... 6.4 保管..
X
(
10 10
图1 传感器的外形示意图图 2 干扰电压波形（A种和C种）图 3 干扰电压波形（B种和D种）
.........
............
表1 传感器的安装尺寸… 表2常态T作环境条件. 表3传感器的工作温度及贮存温度范围表4霍尔式传感器的.T作电压范围.. 表5霍尔式传感器的基本电气性能参数. 表6霍尔式传感器电压干扰试验参数... 表7耐扫频振动试验严酷度等级. 表8耐随机振动试验严酷度等级表9拉脱力值
..
5
11 JB/T 12677-2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本标准起草单位：浙江汽车仪表有限公司、福田雷沃国际重工股份有限公司、江苏省农业机械试验
鉴定站、洛阳西苑车辆与动力检验所有限公司。
本标准主要起草人：马敏杰、孟惠艳、马玉华、俞雪良、谢葆青、陈嵩。 本标准为首次发布。
III JB/T 12677—2016
拖拉机用转速传感器
1范围
本标准规定了拖拉机用转速传感器（以下简称传感器）的要求、试验方法、检验规则、标志、包装、 贮存和保管。
本标准适用于拖拉机用电磁式传感器和霍尔式传感器，其他型式的农业机械用传感器也可参照执
行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.17　电工电子产品环境试验　第2部分：试验方法　试验Ka：盐雾 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB4208—2008外壳防护等级（IP代码） GB/T8170数值修约规则与极限数值的表示和判定 GB/T17619机动车电子电器组件的电磁辐射抗扰性限值和测量方法 GB/T21437.2道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导 JB/T11971拖拉机用线束 QC/T625汽车用涂镀层和化学处理层
3要求
3.1一般要求 3.1.1产品应满足下列要求：
a）传感器应符合本标准的要求，并应按经规定程序批准的图样及设计文件制造； b）传感器的外形、安装尺寸见图1和表1; c）传感器采用的低压电线束应符合JB/T11971的规定； d）传感器首选不锈钢外壳。
安装螺纹 锁紧螺母
线束
连接器
L
L
图1传感器的外形示意图 JB/T 12677-2016
表1传感器的安装尺寸
要求 M16×1.5、M18×1.5
代号 d（螺纹代号)
22、24、27 <100 8~12
s mm
L mm L mm
3.1.2 常态工作环境条件见表2。
表2常态工作环境条件
气压 kPa 86～106
相对湿度
温度 ℃ 18~28
% 45~75
3.1.3 传感器的T作温度及贮存温度范围见表3。
表3传感器的工作温度及贮存温度范围
T作温度 ℃ -40～120
贮存温度
℃ -40~～125
3.1.4 4霍尔式传感器的T作电压范围见表4。
表4霍尔式传感器的工作电压范围
最高电压 V 32
最低电压
V
10.8
3.2 电镀层和化学处理层
传感器涂镀层及化学处理层应符合QC/T625的规定，满足整机使用环境的要求，在三年内不出现影响外观的缺陷。 3.3外观
传感器外表面应光滑、无毛刺，保护层应均匀，无明显的气泡、斑点、锈蚀及脱落等缺陷。 3.4基本性能参数 3.4.1在3.1.2规定的环境条件下，当电磁式传感器感应端距离齿顶端（1土0.2）mm时，传感器输出信号电压峰峰值Vpp应不小j200mV。 3.4.2在3.1.2规定的环境条件下，霍尔式传感器的基本电气性能参数见表5。
2 JB/T 12677—2016
表5霍尔式传感器的基本电气性能参数
序号 1 2 3
项日
参数 ≤20 ≤0.5 ≥5 ≤20 <30 <20 ≤15 0.5~ 1.5
供电电流lcmA 输出低电平VoLV 输出高电平 VoHV 输山漏电流Ico μA 上升时间tr（10%到90%） μs 下降时间tp（90%到10%） μs T作频率 kHz 工作间隙 mm
4
6
7
3.5 绝缘电阻
传感器各个接线端与外壳间的绝缘电阻值应大于100MQ2。 3.6耐温度变化
传感器按表3所示的贮存温度进行耐温度变化试验后，外观应光异常，并应符合3.4的规定。 3.7温度影响
传感器按表3所示的工作温度进行温度影响试验后，应符合3.4的规定。 3.8电压影响
霍尔式传感器按表4所示的工作电压范围进行电压影响试验时，应符合3.4的规定。 3.9电源反向连接
霍尔式传感器应能承受1min上限电压的电源极性反接试验而不损坏，试验后应符合3.4的规定。 3.10电磁抗扰性
传感器的电磁辐射抗扰性应符合GB/T17619的规定；传感器按GB/T17619的要求进行电磁辐射抗扰性试验后，应符合3.4的规定。 3.11电压干扰
霍尔式传感器的电干扰试验可任选以下两项试验中的一种进行：
在按表6给出的试验参数及图2和图3中所示的电压波形进行电压干扰试验后，应符合3.4的规定； -应符合GB/T21437.2的要求。
3 JB/T 12677—2016
表6　霍尔式传感器电压干扰试验参数
R/Q2 波形 次数 电压十扰
试验附加
试验条件 f /Hz
试验种类
标称电压
附加位置
Vp/V 70 110 -80 -260 110 170 -320
t/μs 200 000 2.5 60 000 2 000 400 000 2.5 26 000
1 次 10次 100 次
0.8 0.4 8 80 1.5 0.9 210
A-1 A-2 B-1 B-2
图 2
A种
12 V
1/30
图 3
B种
电源端
1 次 10 次
C种 C-1
图 2
24 V
C-2
1/30
图 3 100 次
D种
注1：A种和C种：指数函数形衰减正向干扰电压。 注2：B种和D种：指数函数形衰减负向干扰电压。 注3：V：干扰电压的最人值（从0到V,时间在1μus以下）。 注4：为时间常数（电压从V，衰减至36.8%V所需的时间）注5：，为干扰电压的频率，R为干扰电压发生向路输出电阻值。
电压V
1/f
1O
36.8%Vb
时间 μs
O
图2干扰电压波形（A种和C种)
电压V
0
时间 μs
36.8% Vp
V
1/f
图3干扰电压波形（B种和D种)
