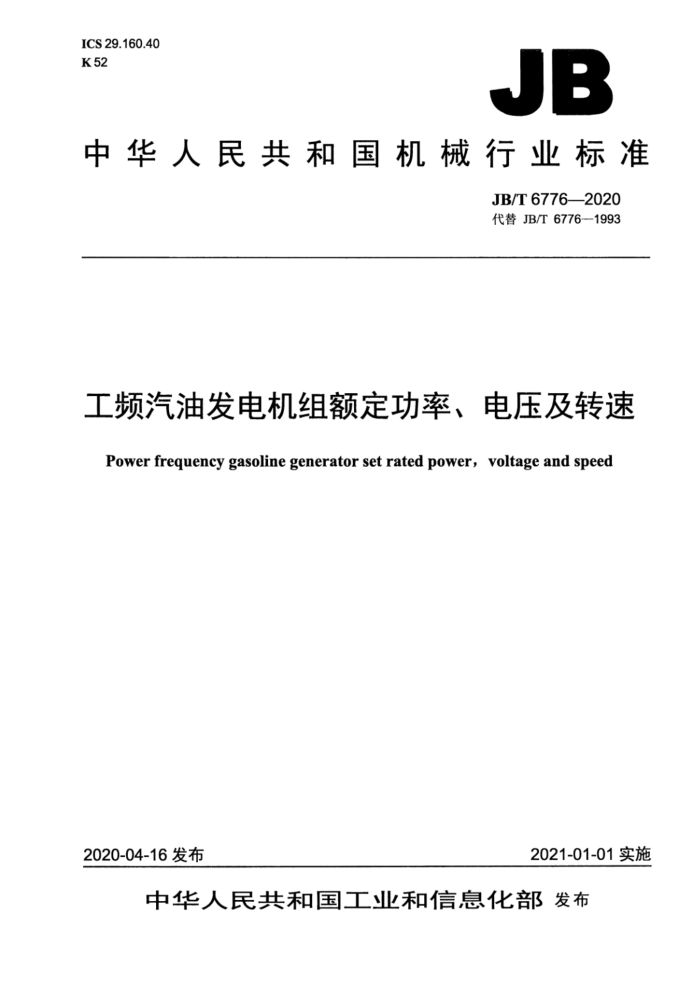

JB
中华人民共和国机械行业标准
JB/T6776—2020 代替JB/T6776-1993
工频汽油发电机组额定功率、电压及转速
Power frequency gasoline generator set rated power, voltage and speed
2021-01-01实施
2020-04-16发布 目 次
前言 1范围 2规范性引用文件 3术语和定义 4额定值 4.1额定功率等级. 4.2额定电压等级
1
.
C.
4.3 额定转速等级. 5参数配合
表1 额定功率等级. 表2额定功率、额定电压及额定转速的配合 前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T6776-1993《工频汽油发电机组额定功率、电压及转速》，与JB/T6776—1993相
比主要技术变化如下：
一额定功率等级的数据不再有保留值；单相机组的功率因数取消0.8（滞后）；在机组的额定转速等级序列中，增加了5000r/min和3000r/min。
本标准由中国机械工业联合会提出。 本标准由全国移动电站标准化技术委员会（SAC/TC329）归口。 本标准起草单位：兰州电源车辆研究所有限公司、威凯认证检测有限公司、山东赛瓦特动力科技股
份有限公司、上海科泰电源股份有限公司、广州威能机电有限公司。
本标准主要起草人：薛晨、罗军波、郑猛猛、许乃强、邵剑梁。 本标准所代替标准的历次版本发布情况为：
JB/T6776--1993。 工频汽油发电机组额定功率、电压及转速
1范围
本标准规定了工频汽油发电机组（以下简称机组）的额定功率、额定电压和额定转速的等级。 本标准适用于用汽油机驱动交流、频率为50Hz的单相或三相发电机的机组。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8194内燃机电站术语
3术语和定义
JB/T8194界定的术语和定义适用于本文件。
4额定值
4.1 额定功率等级机组的额定功率等级按表1的规定。
表1 额定功率等级
额定功率 kW
0.3,0.5,0.6,0.75,1,1.2,1.5,2,3，,4,5,6，8,10,12,15
注：对应的功率因数，对于单相为0.9（滞后）或1.0，对于三相为0.8（滞后）。 4.2额定电压等级
机组的额定电压等级按以下规定： a）单相：230V；注：视具体使用情况，单相机组的额定电压可为220V。 b）三相：400V。
4.3额定转速等级
机组的额定转速等级：5000r/min，3000r/min，1500r/min。 注：发电机的额定转速即为机组的额定转速。 5 参数配合
机组的额定功率、额定电压及额定转速的配合按表2的规定
表2 额定功率，额定电压及额定转速的配合
额定电压
额定转速 r/min
额定功率 kw
相数单相三相
V 230 400
5000,3000,1500
0.3,0.5,0.6,0.75.1,1.21.5.2.3,4,5,6
3000, 1500
2,3,4,5,6,8, ，10，12，15 中华人民共和国
