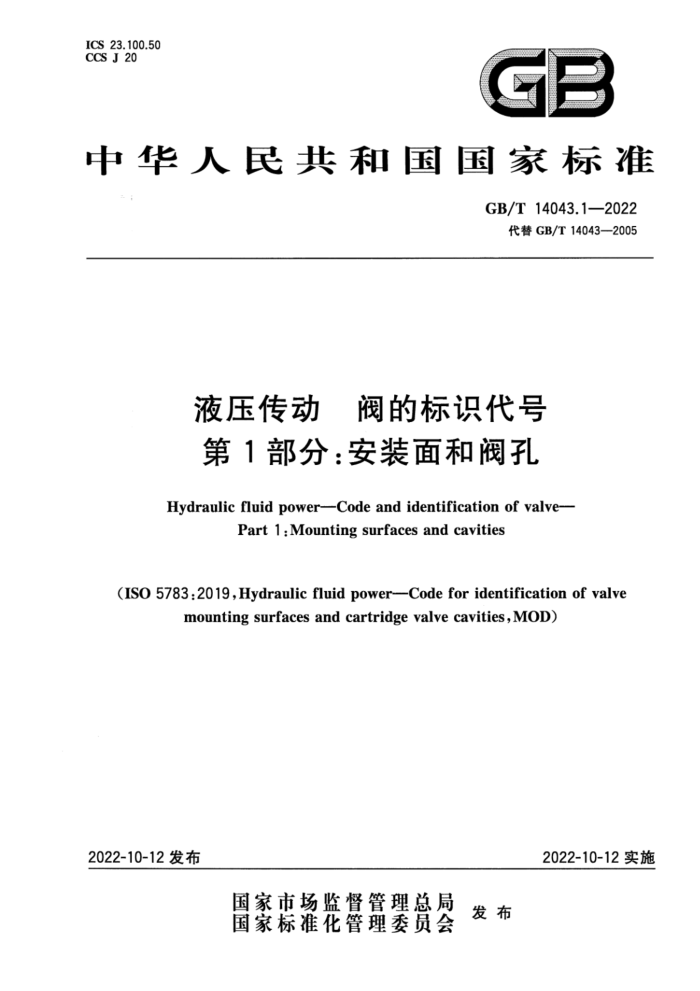

ICS 23.100.50 CCS J 20
GB
中华人民共和国国家标准
GB/T14043.1—2022
代替GB/T14043—2005
液压传动 阀的标识代号第1部分：安装面和阀孔
Hydraulicfluidpower-Codeandidentificationofvalve-
Part 1:Mounting surfaces and cavities
(ISO5783:2019,Hydraulicfluidpower--Codeforidentificationofvalve
mounting surfaces and cartridge valve cavities, MOD)
2022-10-12实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T14043.1—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件是GB/T14043《液压传动 阀的标识代号》的第1部分。GB/T14043已经发布了以下
部分：
第1部分：安装面和阀孔。 本文件代替GB/T14043一2005《液压传动阀安装面和插装阀阀孔的标识代号》，与GB/T14043-
-
-
2005相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了标识代号规则（见第4章，2005年版的第2章）； b）增加了15、16、17三挡规格代码（见表1)； c）在“标识代号使用示例”中，增加了我国对应标准的示例（见第6章）。 本文件修改采用ISO5783：2019《液压传动阀安装面和插装阀阀孔的标识代号》。 本文件与ISO5783：2019的技术差异及其原因如下：
将标识代号中标注的年份号由2位增加到4位（见第4章），使标识代号更清楚；在标识代号使用示例中，增加了我国对应标准的示例（见第6章），方便标准的应用；在标识代号使用示例中，增加了描述液压阀安装面和插装阀阀孔的标准代号（见第6章），表明符合标准的性质。
本文件还做了下列编辑性改动： -为与现行标准协调，将标准名称改为《液压传动阀的标识代号第1部分：安装面和阀孔》；
增加了“注”（见第1章、6.1～6.3)；一更改了文件清单（见参考文献）。
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国液压气动标准化技术委员会(SAC/TC3)归口。 本文件起草单位：浙江海宏液压科技股份有限公司、北京华德液压工业集团有限责任公司、宁波宇
洲液压设备有限公司、厦门丰力扬科技有限公司、义乌源泰智能科技有限公司、北京机械工业自动化研究所有限公司。
本文件主要起草人：何贤剑、王军、王金艳、卢炳健、李振益、邓卫红、曹巧会。 本文件及其所代替文件的历次版本发布情况为：
-1993年首次发布为GB/T14043一1993，2005年第一次修订；本次为第二次修订。
I GB/T14043.1—2022
引言
在液压传动系统中，动力是通过闭合回路内的受压流体来传递和控制的。液压阀是该系统中最典型的元件，在闭合回路中控制流体的流动方向、压力或流量。阀的安装型式有板式连接、螺纹式插装和盖板式插装。
GB/T14043旨在规范液压阀的标识代号，拟由两个部分构成。
第1部分：安装面和阀孔。目的在于确立相关标准界定的液压阀安装面和插装阀阀孔的标识代号。 第2部分：油口、底板、控制装置和电磁铁。目的在于确立相关标准界定的油口、底板、控制装置和电磁铁的标识代号。
I GB/T14043.1—2022
液压传动 阀的标识代号第1部分：安装面和阀孔
1范围
本文件规定了相关标准界定的液压阀安装面和插装阀阀孔的标识代号。 注：相关标准包括GB/T2514、GB/T2877.2、GB/T8100.2、GB/T8100.3、GB/T8101、GB/T17487、GB/T36703、
JB/T5963，对应的ISO标准：ISO4401、ISO7368、ISO6263、ISO5781、ISO6264、ISO10372、ISO16873、 ISO 7789。
本文件适用于符合所列相关标准的液压阀安装面和插装阀阀孔。该标识代号不要求在液压阀安装面和插装阀阀孔上标记
规范性引用文件
2
本文件没有规范性引用文件。
3术语和定义
本文件没有需要界定的术语和定义。 ISO和IEC在以下地址维护用于标准化的术语数据库：
-IEC电子开放平台：http：//www.electropedia.org/； —ISO在线浏览平台：http：//www.iso.org/obp。
4标识代号
液压阀安装面和插装阀阀孔的标识代号使用下列指定的5组数字和符号，按给定的顺序表示，并用连字符“_”隔开。
描述液压阀安装面和插装阀阀孔的标准代号和顺序号。
a) b) 两位数字规格代码：
·液压阀安装面的规格（见第5章）； ·或盖板式插装阀规格（见第5章）； ·或螺纹式插装阀阀孔螺纹直径。
c）作为唯一代码的两位数字。 注：在以前的版本中，这两位数字是基于a)中对应标准的代号。但是，如果这些标准中的图在新版本中被删除，某
些安装面和插装阅阀孔图号对应的数字被改变，会导致混乱。 d）一个指示符号。例如，使用“*”，或者基于a)中对应标准定义的某个数字：
·数字“0”代表基本型式代号； ·数字1”～“9”代表其他型式代号。
e）四位数字，表示所符合标准的最新版本的年份号。
1 GB/T14043.1—2022
5规格代码
当液压阀安装面和插装阀阀孔第一次标准化，或当本文件确定的代码第一次应用到现行标准时，应按照表1来确定规格代码。
表1规格代码
单位为毫米
规格代码 00 01 02 03 04 05 06 07 08
主油口直径() 0<≤2.5 2.5<≤4 4<≤6.3 6.3<≤8 8<≤10 10<≤12.5 12.5<≤16 16<≤20 20<≤25
规格代码 09 10 11 12 13 14 15 16 17
主油口直径() 25<≤32 32<≤40 40<50 50<≤63 63<≤80 80<100 100<≤125 125<≤160 160<≤200
6 标识代号使用示例
6.1 阀安装面
符合ISO4401的液压四油口方向控制阀，主油口最大直径11.2mm，无先导油口，其安装面的标识代号为：
ISO 4401-05-04-0-xxxx 其中： ISO4401 相关标准代号和顺序号； 05
安装面主油口直径规格代码（见表1）；基于ISO4401的唯一代码；基本型号；最新版本年份号。
04 0 xxxx 符合GB/T2514的液压四油口方向控制阀，主油口最大直径11.2mm，无先导油口，其安装面的标
识代号为：
GB/T 2514-05-04-0-xxxx 其中： GB/T2514 相关标准代号和顺序号； 05
安装面主油口直径规格代码（见表1）；基于GB/T2514的唯一代码；基本型号；最新版本年份号。
04 0 xxxx 2 GB/T14043.1—2022
注：在确认不产生混淆的情况下，“ISO""GB/T”等标准代号可以省略。 6.2盖板式插装阀阀孔
符合ISO7368的液压二通盖板式插装阀，溢流阀插装孔，主油口直径50mm，采用方形法兰盖，其插装孔的标识代号为：
ISO 7368-11-10-1-xxxx 其中： ISO7368— 相关标准代号和顺序号； 11
阀孔主油口直径规格代码（见表1）； -基于ISO7368的唯一代码；
10 1 xxxx 符合GB/T2877.2的液压二通盖板式插装阀，溢流阀插装孔，主油口直径50mm，采用方形法兰
-
选项代码；
最新版本年份号。
盖，其插装孔的标识代号为：
GB/T 2877.2-11-10-1-xxxx 其中： GB/T2877.2- 相关标准代号和顺序号； 11
阀孔主油口直径规格代码（见表1）；基于GB/T2877.2的唯一代码； -选项代码；最新版本年份号。
10 1 xxxx 注：在确认不产生混淆的情况下，“ISO""GB/T"等标准代号可以省略。
6.3 螺纹式插装阀阀孔
符合ISO7789的液压三通螺纹式插装阀，阀孔螺纹直径27mm，其阀孔的标识代号为： ISO 7789-09-04-0-xxxx 其中： ISO 7789 相关标准代号和顺序号： 09
螺纹式插装阀螺纹孔直径（见表1)；基于ISO7789的唯一代码；基本型号；最新版本年份号。
04 0 xxXx 符合JB/T5963的液压三通螺纹式插装阀，阀孔螺纹直径27mm，其阀孔的标识代号为 JB/T 5963-09-04-0-xxxx 其中：
相关标准代号和顺序号；螺纹式插装阀螺纹孔直径（见表1）；基于JB/T5963的唯一代码；基本型号；最新版本年份号。
JB/T5963 09 04 0 Xxxx 注：在确认不产生混淆的情况下，“ISO""JB/T”等标准代号可以省略。
3 GB/T 14043.1—2022
参考文献
[1] GB/T 2514 液压传动 四油口方向控制阀安装面 [2] GB/T 2877.2 液压二通盖板式插装阀第2部分：安装连接尺寸 [3] GB/T 8100.2 液压阀安装面第2部分：调速阀 [4] GB/T 8100.3 液压阀安装面第3部分：减压阀、顺序阀、卸荷阀、节流阀和单向阀 [5] GB/T 8101 液压溢流阀安装面 [6] GB/T 17487 四油口和五油口液压伺服阀 安装面 [7] GB/T36703 液压传动压力开关安装面 [8] JB/T 5963 液压传动二通、三通和四通螺纹插装阀插装孔 [9] ISO 4401 Hydraulic fluid power—Four-port directional control valves-Mounting surfaces [10] ISO 5781 Hydraulic fluid power-Pressure-reducing valves, sequence valves,unloading
valves,throttle valves and check valves—Mounting surfaces
[11] ISO6263 Hydraulicfluid power-Compensated flow-control valves—Mounting surfaces [12] ISO6264 Hydraulic fluid powerPressure-relief valvesMounting surfaces [13] ISO7368 Hydraulic fluid power—Two-port slip-in cartridge valves—Cavities [14] ISO 7789 Hydraulic fluid powerTwo-,three-and four-port screw-in cartridge valves
Cavities
[15] ISO10372Hydraulic fluid power--Four-and five-port servovalves—Mounting surfaces [16] ISO16873Hydraulic fluid power—Pressure switches—Mounting surfaces
