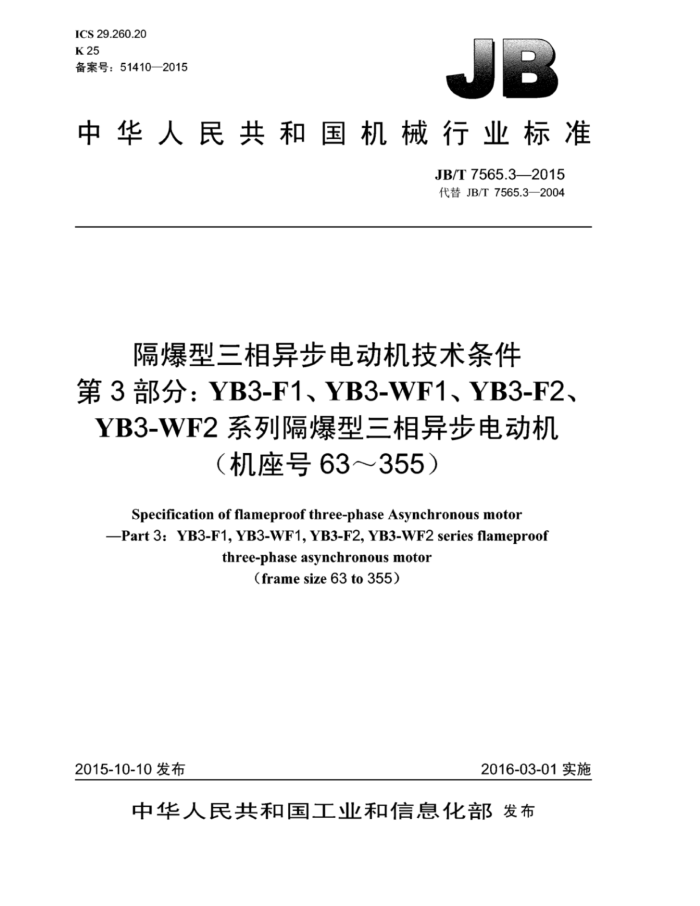

ICS29.260.20 K25 备案号：51410—2015
中华人民共和国机械行业标准
JB/T7565.32015 代替JB/T7565.3—2004
隔爆型三相异步电动机技术条件
第 3 部分：YB3-F1、YB3-WF1、YB3-F2、 YB3-WF2系列隔爆型三相异步电动机
（机座号63～355）
Specification of flameproof three-phase Asynchronous motor -Part3:YB3-F1,YB3-WF1,YB3-F2,YB3-WF2 series flameproof
three-phase asynchronous motor
(framesize63to355)
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T7565.3—2015
目 次
前言 1 范围
I
规范性引用文件.. 型式、基本参数与尺寸技术要求.
2
3 4
.14 25 . 26
试验方法. 6 检验规则.
5
标志、包装及保用期..
7
27
图1 尺寸示意图（一图2 尺寸示意图（二）图3 尺寸示意图（三）图4 尺寸示意图（四）图5 尺寸示意图（五）
10
表1 结构及安装代码表2 机座号与转速及功率的对应关系表3 机座不带底脚、端盖上有凸缘（带螺孔）的电动机表4 机座带底脚、端盖上有凸缘（带螺孔）的电动机表5 机座带底脚端盖上无凸缘的电动机表6 机座带底脚、端盖上有凸缘（带通孔）的电动机，表7 卧式安装或立式安装、机座不带底脚、端盖上有凸缘（带通孔）的电动机表8 轴伸键尺寸及公差表9 径向圆跳动公差. 表10 径向圆跳动及轴向圆跳动公差表11 平行度公差.. 表12 平面度公差表13 键槽的对称度公差表14 电动机额定运行的环境条件表15 效率和功率因数的保证值，表16 堵转转矩对额定转矩之比的保证值表17 最小转矩对额定转矩之比的保证表18 最大转矩对额定转矩之比的保证值表19 堵转电流对额定电流之比的保证值表20 电气性能保证值的容差表21 断电后时间间隔。 表22 定子绕组试验电压的有效值. 表23 定子绕组冲击试验电压峰值
2
.9 11 13 13 13 14 14 14 14 15 17 18 19 20 21 21 22 22 JB/T7565.3—2015
表24 对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值）表25 A计权声功率级的噪声数值表26 负载噪声数值的增值.. 表27 试验项目
.22 .23 24
26
...........
...
表28 人工模拟环境试验样品的数量和定期抽试期限表29 出线端标志
..27 ...28
II JB/T7565.3—2015
前言
JB/T7565《隔爆型三相异步电动机技术条件》分为七个部分：
第1部分：YB3系列隔爆型三相异步电动机（机座号63355）：一第2部分：YB3-W、YB3-TH、YB3-THW、YB3-TA、YB3-TAW系列隔爆型三相异步电动机（机
座号63-355）：第3部分：YB3-F1、YB3-WF1、YB3-F2、YB3-WF2系列隔爆型三相异步电动机（机座号63～ 355); 第4部分：YB3系列隔爆型（ExdICT1T4）三相异步电动机（机座号63～355）；第5部分：YBF3系列风机用隔爆型三相异步电动机（机座号63～355）；第6部分：YB3-H系列船用隔爆型三相异步电动机（机座号63～355）：第7部分：YBGB2、YBGB2-W系列管道泵、户外管道泵用隔爆型三相异步电动机（机座号80～ 315)。
本部分为JB/T7565的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7565.3一2004《隔爆型三相异步电动机技术条件第3部分：YB2-F1、YB2-WF1、
YB2-F2、YB2-WF2系列防腐、户外防腐隔爆型三相异步电动机（机座号63～355）》，与JB/T7565.3一2004 相比主要技术变化如下：
增加引用了GB1971—2006和GB18613—2012：安装尺寸K、S值中的15mm19mm分别改为14.5mm、18.5mm；根据GB/T1096一2003的规定，键宽尺寸公差由h9更改为h8；在3.5中，将V36改为IMV35和IMV37 2P，4P，6P规定的效率指标按GB18613一2012中的3级能效等级进行产调整，功率为0.12kW- 0.37kW电动机的效率指标与JB/T7565.1的规定一致，调整了8极～10极，增加了效率和功率因数的数值修约间隔：按GB755一2008的规定，增加了对电动机最大运行安全转速的要求：本部分4.4中效率测量方法由间接损耗分析法改为按GB/T1032中的B法一测量输入输出功率的损耗分析法测量；检查试验项目中增加了旋转方向的测定，型式试验项目中增加了转差率的测定：铭牌项自目中绝缘等级更改为热分级，重量改为质量：本部分规定的振动强度限值，符合GB10068一2008/IEC60034-14：2007的规定：本部分规定的空载噪声限值和负载噪声限值符合GB10069.3一2008/IEC60034-9：2007的规定：一技术要求和检验规则中，增加了对防爆性能方面的相关要求和考核项目：试验方法与检验规则分开表述。
本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SACTC9）归口。 本部分负责起草单位：南阳防爆电气研究所有限公司。 本部分参加起草单位：南阳防爆集团股份有限公司、江苏锡安达防爆股份有限公司、佳木斯电机股份有限公司、江苏大中电机股份有限公司、浙江创新电机有限公司。
II JB/T7565.3—2015
本部分主要起草人：王军、李琼、陆进生、李红军、项怀余、沈建生、李梅兰、曹旭。 本部分所代替标准的历次版本发布情况为：
JB/T5338—1991; JB/T7565.32004
IV JB/T7565.3—2015
隔爆型三相异步电动机技术条件
第3部分：YB3-F1、YB3-WF1、YB3-F2、
YB3-WF2系列隔爆型三相异步电动机
（机座号63～355）
1范围
JB/T7565的本部分规定了YB3-F1、YB3-WF1、YB3-F2、YB3-WF2系列隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本部分适用于防中等腐蚀型（代号F1）、户外防中等腐蚀型（代号WF1）、强腐蚀型（代号F2）、 户外防强腐蚀型（代号WF2）隔爆型三相异步电动机（机座号63～355）（以下简称电动机）。凡属本系列电动机派生的各种系列电动机也可参照执行。
规范性引用文件
2
下列文件对于本件的应用是必不可少的。凡是注日期的引用支件，仅注日期的版本适用于本支
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB7552008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032三相异步电动机试验方法 GB/T1096—2003普通型平键 GB/T1958一2004产品几何量技术规范（GPS）形状和位置公差检测规定 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993一1993旋转电机冷却方法 GB/T2423.1E 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.4E 电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h
循环）
GB/T2423.33 电工电子产品环境试验第2部分：试验方法试验Kca：高浓度二氧化硫试验 GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.2—2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.32010 爆炸性环境第3部分：由增安型“e”保护的设备 GB/T4772.1 旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12351—2008热带型旋转电机环境技术要求 GB18613一2012中小型三相异步电动机能效限定值及能效等级 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法
1 JB/T7565.3—2015
3 型式、 基本参数与尺寸
3.1 电动机型号由产品代号、 规格代号和特殊环境代号三部分组成。
示例： YB3 132S2 -2 WFI
-
特殊环境代号，WF1为防中等腐蚀型 2表示2极规格代号，132表示中心高，S表示短机座，2表示2号铁心产品代号，Y表示三相异步电动机，B表示隔爆型，3表示第3次改型设计
3.2电动机应按GB3836.2的规定制成隔爆型，其防爆标志为ExdIAT1Gb、ExdIIAT2GbEx d IIAT3 GbExdII AT4GbExd II BT1GbExdI BT2GbExd I BT3 GbExdII BT4 Gb （见GB3836.1）。 3.3电动机的外壳防护等级为IP55（见GB/T4942.1） 3.4电动机的冷却方法为IC411（见GB/T1993—1993）。 3.5 电动机的结构及安装代码为IMB3、IMB5、IMIB6~IMB7、IMB8IMB14IMB34、IMB35、IMV1 IMV3、IMV5IMV6、IMV15、IMV18、IMV35和MV37（GB/T997—2008），并应符合表1的规定。
表1结构及安装代码
机座号 63~71 80~112 132~160 180~280 315~355
结构及安装代码（IM）
B3-B5、B6.B7、B8.B14、B34、V1、V3、V5.V6、V18
B3-B5-B6-B7-B8-B14B34-B35-V1-V3-V5-V6V15-V18-V35V37
B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35、V37
B3-B5B35V1 B3、B35、V1
3.6 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的额定频率为50Hz，额定电压为380V、660V、1140V、380V/660V、660V/1140V。 3.8 电动机应按下列额定功率制造：
0.12kW.0.18kW.0.25kW.0.37kW.0.55kw.0.75kW.1.1kw.1.5kW.2.2kW.3kW.4kw.
5.5kw.7.5kW.11kw.15kw-18.5kw22kW.30kw.37kw-45kw.55kw.75kw90kW. 110kW、132kW、160kw.(185kw)、200kw、(220kw)、250kw、(280kw)、315kw。
注：带括号的为不优先推荐的规格。 3.9 电动机的机座号与转速及功率的对应关系按表2的规定。
表2 2机座号与转速及功率的对应关系
同步转速 r/min
机座号
3000
1 500
1000 功率kW
750
600
0.18 0.25 0.37 0.55
0.12 0.18 0.25 0.37
63M, 71M,
2
0.18 0.25
2
2 JB/T7565.3—2015
表2机座号与转速及功率的对应关系（续）
同步转速I/min
机座号
1 000 功率kw 0.37 0.55 0.75 1.1
3000
1500
750
600
0.75 1.1 1.5 2.2 3 4 5.5 7.5 一 11 15 18.5 22 一 30 37 一 45 55 75 90 110 132 160 200 (185) (200) (220) 250 (280) 315
0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 (185) (200) (220) 250 (280) 315
0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 一 11 15 18.5 22 30 37 45 55 75 90 110 132
8OM
2 90S
90L 100L .
1.5 2.2 3 4 5.5 7.5 11 一 15 18.5 22 二 30 37 45 55 75 90 110 132 160 (185) 200 (220) 250
2 112M
1
132S
2
132M 1 160M 160L 180M 180L 200L
2
2
1 1
225S 225M 250M 280S 280M 315S 315M
45 55 75 90 90 110 132 160 (185)
315t,
2 355s2
.1
355M SM1
160 (185) 200
2
355L
2 注1：带括号的为不优先推荐的规格。 注2：S、M、L后面的数字1、2分别代表同一机座号和转速下不同的功率。 电动机尺寸及公差应符合以下规定：
3.10
a）电动机的安装尺寸及公差应符合表3一表7的规定： 外形尺寸应参考表3一表7的规定。尺寸符号
如图1~图5所示。
3
