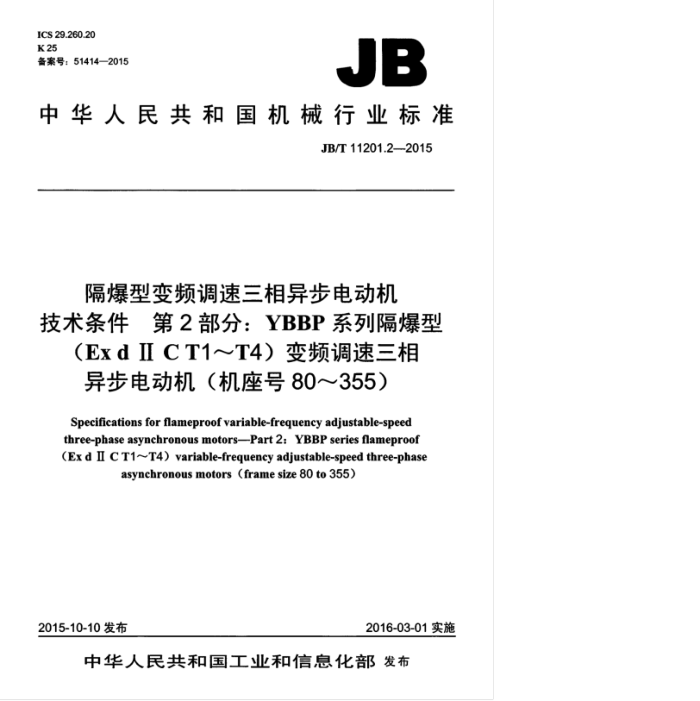

ICS29.260.20 K25 备案号：51414—2015
JB
中华人民共和国机械行业标准
JB/T11201.2--2015
隔爆型变频调速三相异步电动机
技术条件第2部分：YBBP系列隔爆型
（Exd I CT1～T4）变频调速三相异步电动机（机座号80～355）
Specifications for flameproof variable-frequency adjustable-speed three-phase asynchronous motors-Part 2: YBBP series flameproof (Ex d I C T1 ~T4) variable-frequency adjustable-speed three-phase
asynchronous motors (frame size 80 to 355)
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化音发布 JB/T11201.2—2015
目 次
前言 1范围 2
II
规范性引用文件 3 型式、基本参数与尺寸
技术要求. 5 试验方法... 6
12 21 22 24
4
检验规则标志、包装及保用期.
7
图1 尺寸示意图（- 图2尺寸示意图（二）图3尺寸示意图（三）图4负载特性曲线.
5
22
2
表1 结构及安装代码. 表2机座号与转速及功率的对应关系. 表3额定转矩与标称功率的对应关系，表4机座带底脚，端盖上无凸缘的电动机。 表5机座带底脚、端盖上有凸缘（带通孔）的电动机表6机座不带底脚、端盖上有凸缘（带通孔）的电动机表7 轴伸键尺寸及公差表8 径向圆跳动公差表9径向圆跳动及轴向圆跳动公差表10 平行度公差. 表11 平面度公差表12 键槽对轴心线的对称度公差表13 效率和功率因数的保证值. 表14 堵转转矩对额定转矩之比的保证值，表15 最小转矩对额定转矩之比的保证值表16 最大转矩对额定转矩之比的保证值表17 堵转电流对额定电流之比的保证值表18 电气性能保证值的容差表19 断电后时间间隔. 表20 定子绕组试验电压的有效值.. 表21 定子绕组试验冲击电压峰值表22 对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值） ....19 表23 A计权声功率级的噪声数值
5
一
.11
11 .11 12 12 13 14 .15 16 .17 18 .18
..19 19
20 20 .23 24
表24 负载噪声数值的增值表25 试验项目表26 出线端标志
I JB/T11201.2—2015
前言
JB/T11201《隔爆型变频调速三相异步电动机技术条件》分为三个部分：
第1部分：YBBP系列隔爆型变频调速三相异步电动机（机座号80～355）第2部分：YBBP系列隔爆型（ExdⅡCT1～T4）变频调速三相异步电动机（机座号80～355）： -第3部分：YBBP-W、YBBP-TH、YBBP-THW系列隔爆型变频调速三相异步电动机（机座号 80~355)
本部分为JB/T11201的第2部分。 本部分按照GB/T1.12009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本部分负责起草单位：南阳防爆电气研究所有限公司。 本部分参加起草单位：南阳防爆集团股份有限公司、江苏锡安达防爆股份有限公司、沈阳实力电机
制造有限公司、上海ABB电机有限公司、国家防爆电气产品质量监督检验中心。
本部分主要起草人：王军、李梅兰、来海丰、陆进生、焦宗刚刘志晟、曹旭、杨利。 本部分为首次发布。
II JB/T11201.2—2015
隔爆型变调速三相异步电动机
技术条件第2部分：YBBP系列隔爆型
CExdICT1～T4）变频调速三相异步电动机（机座号80～355）
1范围
JB/T11201的本部分规定了YBBP系列隔爆型（ExdICT1～T4）变频调速三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本部分适用于YBBP系列隔爆型（ExdIICT1～T4）变频调速三相异步电动机（机座号80～355）（以下简称电动机）。凡属本系列电动机派生的其他电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755--2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式安装型式及接线盒位置的分类（IM代码） GB/T1032一2012三相异步电动机试验方法 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h十12h循环） GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.2一2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3一2010爆炸性环境第3部分：由增安型e”保护的设备 GB/T4772.1旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12665电机在一般环境条件下使用的湿热试验要求 GB/T22670变频器供电三相笼型感应电动机试验方法 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法
3型式、基本参数与尺寸
3.1电动机型号由产品代号和规格代号两部分组成。
1 JB/T11201.2—2015
示例： YBBP 132S1-2
规格代号，132表示中心高，S表示短机座，1表示1号铁心，2表示2极产品代号，Y表示三相异步电动机，B表示隔爆型，BP表示变频调速
3.2电动机应按GB3836.2的规定制成隔爆型，防爆标志为ExdICT1GbExdICT2GbExd ICT3Gb、ExdICT4Gb（见GB3836.1)。 3.3电动机的外壳防护等级为IP55（见GB/T4942.1）。 3.4电动机的冷却方法为IC411、IC416（强迫通风）（见GB/T1993一1993）。 3.5电动机的结构及安装代码为IMB3、IMB5、IMB6、IMB7、IMB8~IMB35、IMV1、IMV3 IMV5、IMV6、IMV15IMV35和IMV37（见GB/T997—2008），并符合表1的规定。
表1结构及安装代码
结构及安装代码（IM）
机座号 80~160 180~280 315~355
B3.B5.B6.B7.B8.B35.VI-V3.V5-V6-V15V35-V37
B3、B5、B35、V1 B3、B35、V1
3.6 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的基准频率为50Hz，额定电压为380V、660V、380V/660V。
注：额定电压和基准频率是指电动机输出恒转矩和恒功率特性间的转折点相对应的电动机工作电压及频率。
3.8电动机应按下列标称功率制造：
0.18kw.0.25kw.0.37kw.0.55kw.0.75kw.1.1kw.1.5kw.2.2kw.3kw-4kw.5.5kw. 7.5kW.11kW、15kw、18.5kW、22kW、30kW、37kW、45kW、55kW、75kW90kW、110kW 132kW.160kW.(185kw)200kw.(220kw)-250kW.(280kW)-315kW.
注：带括号的为不优先推荐的规格。 3.9 电动机的机座号与转速及功率的对应关系按表2的规定。
表2机座号与转速及功率的对应关系
同步转速r/min
机座号
3 000
1000 功率kw 0.37
750
1 500
600
0.75 1.1 1.5 2.2 3 4 5.5 7.5
0.55 0.75 1.1 1.5 2.2 3 4 5.5
0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2
1 80M
0.55 0.75 1.1 1.5 2.2 3 4 5.5
2 90S 90L.
100L I
2 112M
1 132S
2
132M 1
7.5
3
2
2 JB/T11201.22015
表2机座号与转速及功率的对应关系（续）
同步转速r/min
机座号
3 000
1500
1 000 功率kw 7.5
750
600
11 15 18.5 22 一 30 37 - 45 55 75 90 110 132 160 200 (185) (200) (220) 250 (280) 315
4 5.5 7.5 一 11 15 18.5 22 30 37 45 55 75 90 110 132
.1
160M
11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 (185) (200) (220) 250 (280) 315
2 160L 180M 180L 200L
11 一 15 18.5 22 - 30 37 45 55 75 90 110 132 160 (185) 200 (220) 2.50
2 225S 225M 250M 280S 280M 315S 315M 315L
45 55 75 90 (90) 110 132 160 (185)
2 .1
355s
2
355M 1
160 (185) 200
2 1
355L,
2 注1：带括号的为不推荐的规格。 注2：SM、L.后面的数字12分别代表同一机座号和转速下不同的功率
3.10 电动机的额定转矩与标称功率的对应关系应符合表3的规定。
表3额定转矩与标称功率的对应关系额定转矩 Nm
恒转矩变频范围 恒功率变频范围
标称功率 kw 0.18 0.25 0.37 0.55 0.75 1.1 1.5
Hz
Hz
6P 一 3.5 5.2 7.1 10.5 14.3
2P
4P
8P 2.2 3.1 4.7 7.0 9.5 14.0 19.1
10P
一
3.5 4.7 7.0 9.5
3~50
50~100
2.3 3.5 4.7
一
3 JB/T11201.2—2015
表3额定转矩与标称功率的对应关系（续）
额定转矩N·m
标称功率 kw 2.2
恒转矩变频范围 恒功率变频范围
10P
Hz
Hz
2P 7.0 9.5 12.7 17.5 23.8 35.0 47.7 58.8 70.0 95.4 117.7 143.2 175.0 238.7 286.4 350.1 420.1 509.2 588.9 1177.7 1 766.6 2355.4 2944.3 636.6 1 273.2 1909.8 2 546.4 700.3
4P 14.0 19.0 25.4 35.0 47.7 70.0 95.4 117.7 140.0 190.9 235.5 286.4 350.1 477.7 572.9 700.2 840.3 1018.5
6P 21.0 28.6 38.1 52.5 71.6 105.0 143.2 176.6 210.0 286.4 353.3 429.7 525.1 716.1 859.4 1 050.3 1 400.5 1 750.6 1 260.4 1680.6 2100.8
8P 28.0 38.2 50.1 70.0 95.5 140.1 191.0 235.5 280.1 382.0 471.1 573.0 700.3 955.0 1145.9 1432.4
3 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 185 200 220 250 280 315 注1：2P电动机标称功率小于或等于45kW时，恒功率变频范围为50Hz-100Hz:当标称功率大于45kW时，
294.4 350.1 477.5 588.9 716.2 875.3 1193.6
3~50
50~100
2 037.1 2 546.4
1527.8
1400.5 2100.8 1591.5 2387.2
795.7 891.2 1782.5 1 002.6 2 005.2
一
恒功率变频范围为50Hz~60Hz。 注2：4P电动机标称功率大于200kW时，恒功率变频范围为50Hz60Hz。
3.11电动机尺寸及公差应符合以下规定：
a）电动机的安装尺寸及公差应符合表4～表6的规定，外形尺寸参考表4～表6的规定。尺寸符号
如图1～图3所示。 b）电动机轴伸键的尺寸及公差应符合表7的规定。 c）轴伸长度一半处的径向圆跳动公差应符合表8的规定。 d）凸缘止口对电动机轴线的径向圆跳动和凸缘配合面对电动机轴线的轴向圆跳动公差应符合表9
的规定。 e》电动机轴线对底脚支承面的平行度公差应符合表10的规定。 f）电动机底脚支承面的平面度公差应符合表11的规定。 g）电动机轴伸上键槽对轴心线的对称度公差应符合表12的规定。
