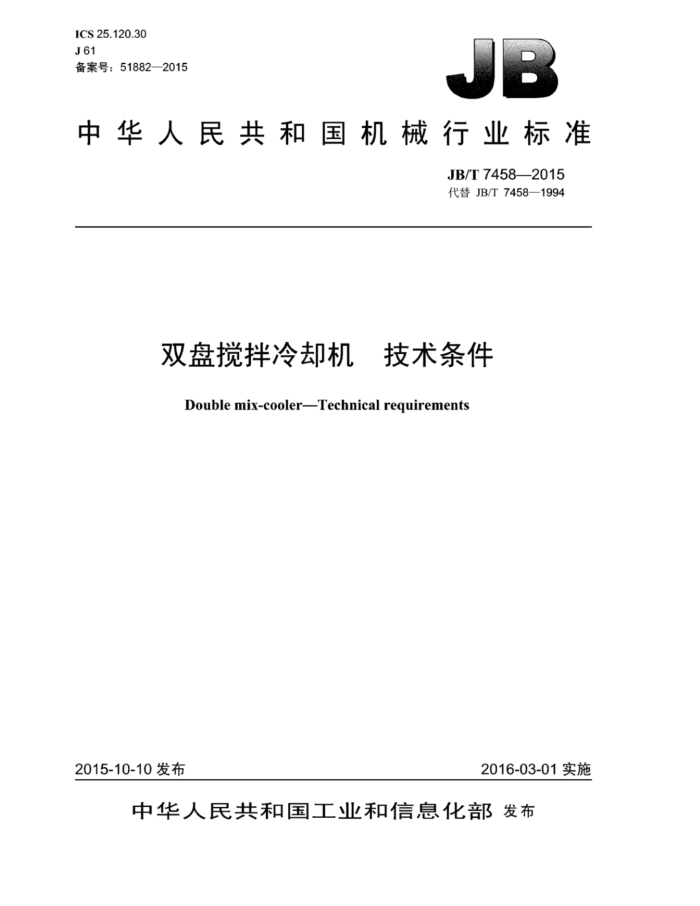

ICS 25.120.30 J61 备案号：51882—2015
中华人民共和国机械行业标准
JB/T74582015 代替JB/T7458—1994
双盘搅拌冷却机 技术条件
Double mix-cooler-Technical requirements
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T7458—2015
目 次
前言 1 范围
I
规范性引用文件. 3技术要求.. 3.1 一般要求 3.2冷却机装配精度. 3.3空运转和负荷运转要求 4试验方法... 5检验规则 5.1出厂检验. 5.2型式试验. 6标志、包装及储运
2.
L 3
.. 3
保用期.
7
3 JB/T7458—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7458—1994《双盘搅拌冷却机 技术条件》，与JB/T7458一1994相比主要变化如
下：
按GB/T1.1的规定对标准进行了重新编排：更改了部分规范性引用文件；删除了首次大修期的规定：删除了冷却效率指标；增加了空运转和负荷运转要求：增加了冷却温度指标；增加了保用期的规定；延长了刮板使用寿命时间；提高了非金属材料衬板平面度的要求：修改了冷却后旧砂含水量指标。
本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：济南铸造锻压机械研究所有限公司、青岛铸造机械有限公司、青岛智泰机械科技
有限公司。
本标准主要起草人：姚继成、卢军。邢海伟、段金挺。 本标准所代替标准的历次版本发布情况为：
JB/T7458—1994
II JB/T7458—2015
双盘搅拌冷却机技术条件
1范围
本标准规定了双盘搅拌冷却机的技术要求、试验方法、检验规则、标志、包装、储运和保用期。 本标准适用于铸造生产用双盘搅拌冷却机（以下简称冷却机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T6576 机床润滑系统 GB/T 7932 气动系统通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T17421.1 机床检验通则 』第1部分：在无负荷或精加工条件下机床的几何精度 GB20905 铸造机械安全要求 GB/T23570 金属切削机床焊接件通用技术条件 GB/T25371 铸造机械噪声声压级测量方法 GB/T25711—2010铸造机械通用技术条件 JB/T5365.1 铸造机械清洁度测定方法重量法 JB/T8356.1 机床包装技术条件 JB/T8356.2 机床包装箱
3技术要求
3.1一般要求 3.1.1冷却机应符合GB/T25711和本标准的规定，并按经规定程序批准的图样和技术文件制造。 3.1.2 冷却机的铸件不应有影响使用的气孔、砂眼等铸造缺陷。 3.1.3 冷却机的外购零部件应符合有关标准的规定，并应有产品合格证。 3.1.47 冷却机的焊接件的质量应符合GB/T23570的规定。 3.1.57 冷却机的电气系统应符合GB5226.1的规定。 3.1.6 冷却机的气动系统应符合GB/T7932的规定。 3.1.77 冷却机的润滑系统应符合GB/T6576的规定。 3.1.8 3冷却机的涂漆应符合技术文件的规定。 3.1.9 冷却机的各种标牌应固定在明显位置，并符合GB/T13306的规定。 3.1.10 冷却机外表面不应有明显的凹凸不平等缺陷。 3.1.11 冷却机各紧固件及连接件应防松可靠。 3.1.12 冷却机的安全防护应符合GB20905的规定。
1 JB/T7458—2015
3.1.13 随机技术文件的编制应符合GB/T9969的规定 3.1.14院 随机附件、备件应齐全。 3.1.15 传动系统润滑油清洁度限值不应大于油标下限润滑油重量的0.03% 3.1.16刮板使用寿命均不应低于1500h，且更换方便。 3.2冷却机装配精度 3.2.13 主轴轴线与底盘上平面垂直度误差不应大于0.7/1000。 3.2.2 底衬板上平面平面度误差：金属衬板不应大于1.5/1000：非金属材料衬板不应大于3.0/1000。 3.2.3 3底衬板接缝的间隙：金属衬板不应大于1.5mm：非金属材料衬板不应大于10mml。 3.2.4各刮板的间隙调整量均不应小于20mm。 3.2.5 5内下平刮板与底衬板的间隙：金属衬板应在0.5mm～5.0mm范围内；非金属材料衬板应在 0.5mm~8.0mm范围内。 3.2.6外、壁刮板与金属内衬圈的间隙应在1.0mm~5.0mm范围内。 3.3空运转和负荷运转要求 3.3.15 空运转时间不应少于4h 3.3.2 各紧固、连接处不应松动。 3.3.3 各操纵机构，调整机构和控制机构应灵活、可靠。 3.3.4 各种管路应密封良好，不应有渗漏现象。 3.3.5 各运动机构应运行平稳、可靠，空运转噪声声压级不应大于85dB（A）。 3.3.6 滚动轴承温升不应大于35℃，最高温度不应高于75℃。 3.3.7 冷却机应能负载启动。 3.3.8 冷却机在规定负荷下运行应平稳灵活。 3.3.9 各刮板对砂子的搅拌和翻动情况应良好，应使砂子呈环形运动。 3.3.10 卸砂门最大开启角不应小于30° 3.3.11 冷却机的生产率应符合设计要求。 3.3.12 经冷却机冷却后的旧砂含水量（质量分数）应在1.5%～2.5%范围内。 3.3.13 旧砂进口温度低于110℃时，经冷却机冷却后的旧砂温度应低于45℃。
4 试验方法
4.1 清洁度按JB/T5365.1规定的方法测定。 4.2轴承温升的测定：在连续空运转后，立即用点温计测量轴承座外壳最高温度，然后加3℃C的修正值，即为轴承的最高温度，轴承的最高温度与环境温度的差值即为轴承的温升。 4.3噪声按GB/T25371规定的方法测定。 4.4冷却机的精度按GB/T17421.1规定的方法测定。 4.5冷却后旧砂温度的测定：在冷却机出口处，用点温计插入旧砂，待点温计的温度稳定后即为旧砂温度。
5检验规则
5.1出厂检验 5.1.1每台冷却机应经制造厂检验部门检验合格并附有产品质量合格证后方可出厂。 2 JB/T7458—2015
5.1.2 出厂检验按3.1.8~3.1.143.23.3.2~3.3.6的要求进行。
5.2型式试验 5.2.1有下列情况之一时，应进行型式试验：
a）新产品或老产品转厂生产的试制定型鉴定： b）正式生产后如结构、材料、工艺存在较大改变可能影响产品性能： c）产品停产两年以上恢复生产； d）国家质量监督机构提出型式试验要求。
5.2.2 型式试验项目为本标准规定的所有项目，所检项目应全部合格。 5.2.3 型式试验时抽检样品的数量：
当每批产量小于或等于10台时抽检样品1台；当每批产量大于10台时抽检样品2台。
5.2.4 当制造厂不具备型式试验条件时，允许在用户现场做试验。
6标志、包装及储运
6.1冷却机的包装应符合JB/T8356.1和JB/T8356.2的规定，合同环境下按供需双方约定进行。 6.2冷却机的标志，运输应符合GB/T25711一2010中第8章的规定。
7保用期
在用户遵守冷却机的运输、保管、安装、调整、保养和使用规定的条件下，如冷却机从用户开始使用（按一班制）起12个月内或从制造厂发货起18个月内，不能正常使用，制造厂应负责免费为用户修理或更换冷却机的零部件（易损件除外）
