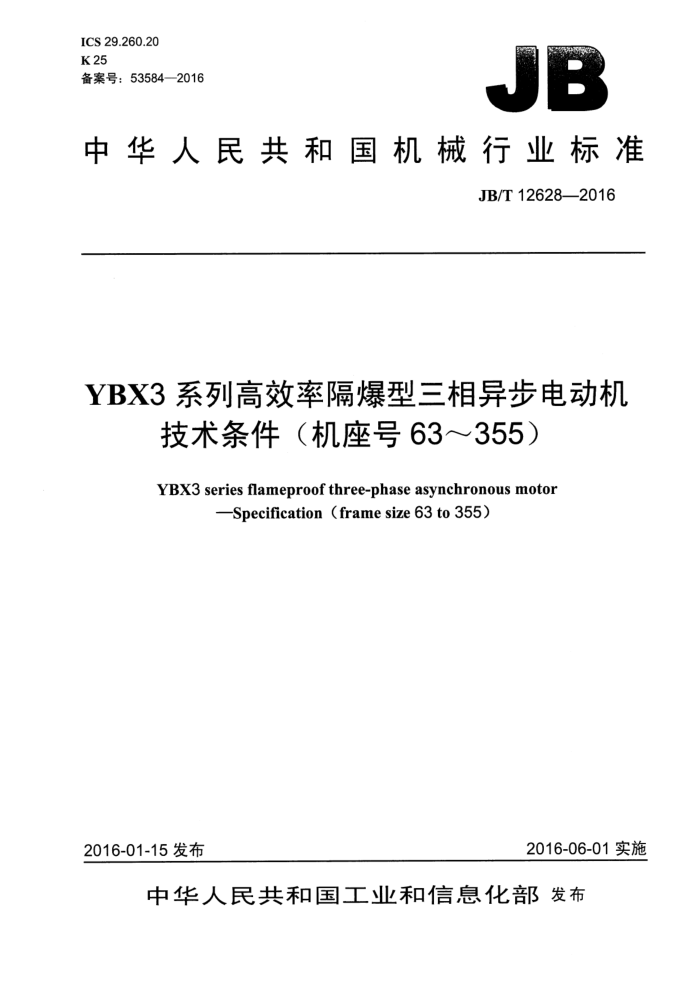

ICS 29.260.20 K 25 备案号：53584—2016
中华人民共和国机械行业标准
JB/T 12628—2016
YBX3系列高效率隔爆型三相异步电动机
技术条件（机座号63～355）
YBX3 series flameproof three-phase asynchronous motor
Specification (frame size 63 to 355)
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 12628--2016
目 次
前言
III
范围... 2规范性引用文件, 3型式、基本参数与尺寸 4 技术要求 5 试验方法 6 检验规则. 7 标志、包装及保用期
1
22
.23
24
图1 尺寸示意图（- 图 2 尺寸示意图（二）图3尺寸示意图（三）图4尺寸示意图（四）图５尺寸示意图（五）
6
....8 .10
，
表 1结构及安装代码表2机座号与转速及功率的对应关系.…. 表3机座不带底脚、端盖上有凸缘（带螺孔）的电动机，表4机座带底脚、端盖上有凸缘（带螺孔）的电动机，表5机座带底脚、端盖上无凸缘的电动机.. 表6机座带底脚、端盖上有凸缘（带通孔）的电动机，表7卧式安装或立式安装、机座不带底脚、端盖上有凸缘（带通孔）的电动机表8轴伸键尺寸及公差. 表9径向圆跳动公差表10　径向圆跳动及轴向圆跳动公差表 11 平行度公差. 表 12 平面度公差表 13 键槽的对称度公差…. 表 14 效率和功率因数的保证值, 表15堵转转矩对额定转矩之比的保证值..…. 表 16 最小转矩对额定转矩之比的保证值. 表 17 最大转矩对额定转矩之比的保证值.…. 表 18 堵转电流对额定电流之比的保证值… 表 19 电气性能保证值的容差表 20 断电后时间间隔. 表 21 试验电压的有效值... 表 22 冲击试验电压峰值.. 表 23 不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值）
X
.10 12
1
12
13 13
5
16
17 18 18
.Pe..
..........
19 20 20 .20 JB/T 12628—2016
表 24 A计权声功率级的噪声数值. 表 25 负载噪声数值的增值表 26 试验项目.…. 表 27 出线端标志
.21 .22 ,23 .25
.....
............
中 中中中业e#中
.........
.............
II JB/T 12628—-2016
前言
本标准按照GB/T1.1一2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准负责起草单位：南阳防爆电气研究所有限公司、卧龙电气南阳防爆集团股份有限公司、佳木
斯电机股份有限公司、浙江创新电机有限公司、上海品星防爆电机有限公司、安徽皖南电机股份有限公司、方力控股有限公司、浙江金龙电机股份有限公司、上海亨得防爆电机有限公司、江苏环球特种电机有限公司、中达电机股份有限公司、无锡锡山安达防爆电气设备有限公司、上虞路盛电机有限公司、河北电机股份有限公司、中泉集团有限公司、江苏锡安达防爆股份有限公司、重庆赛力盟电机有限责任公司、中煤科工集团重庆研究院有限公司、西门子电机（中国）有限公司、南阳微特防爆电机有限公司、 德州恒力电机有限责任公司、宁夏西北骏马电机制造股份有限公司、江苏华源防爆电机有限公司、衢州贝德防爆电机有限公司、国家防爆电气产品质量监督检验中心、河南省电气防爆安全重点实验室。
本标准参加起草单位：江苏远中电机股份有限公司、江苏新大力电机制造有限公司、辽宁电机集团大型电机有限公司、山东华力电机集团股份有限公司、江苏大中电机股份有限公司、山东山防防爆电机有限公司、苏州特种电机厂有限公司。
本标准主要起草人：王军、来海丰、李红军、沈耀峰、李卫平、孙跃、葛方力、叶叶、陈时超、方玉兰、赵富龙、尤建东、王华君、兰玉华、瞿建敏、邵波、张济文、刘奇林、袁芳琴、时文兵、陈庆山、 阮文志、宋泽新、罗卫华、张建新、刘夫增、邓宏伟、王庆东、王荷芬、董庆强、施文超、常颜芹、陈瑞、曹旭。
本标准为首次发布。
III JB/T 12628—2016
YBX3系列高效率隔爆型三相异步电动机
技术条件（机座号63～355）
1范围
本标准规定了YBX3 系列高效率隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本标准适用于YBX3系列高效率隔爆型三相异步电动机（机座号63～355）（以下简称电动机）。凡属本系列电动机派生的其他要求的电动机也可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB 755—2008旋转电机　定额和性能 GB/T 997旋转电机结构型式、安装型式及接线盒位置的分类（IM 代码） GB/T 1032—2012　三相异步电动机试验方法 GB1958—2004产品几何量技术规范（GPS）形状和位置公差检测规定 GB1971一2006旋转电机　线端标志与旋转方向 GB/T 1993旋转电机冷却方法 GB/T2423.4　电工电子产品环境试验第2部分：试验方法试验Db　交变湿热（12 h+12 h
循环）
GB3836.1—2010爆炸性环境第1部分：设备　通用要求 GB3836.2一2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB/T4772.1旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12351热带型旋转电机环境技术要求 GB/T12665电机在一般环境条件下使用的湿热试验要求 GB18613一2012中小型三相异步电动机能效限定值及能效等级 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法
3型式、基本参数与尺寸
3.1电动机型号由产品代号和规格代号两部分组成。 JB/T 12628—2016
示例： YBX3 - 132S2 - 4
规格代号，132表示中心高，S表示短机座，2表示2号铁心，4表示4极产品代号，Y表示三相异步电动机，B表示隔爆型，X表示高效率，3表示第3次改型设计
3.2电动机应按 GB3836.1、GB3836.2的规定制成隔爆型，其防爆标志为 ExdIMb、ExdIAT1Gb、 Ex d I A T2 Gb、Ex d I A T3 Gb、Ex d II A T4 Gb、Ex d IIB T1 Gb、Ex d IIB T2 Gb、Ex d IIB T3 Gb、 Ex d II B T4 Gb. 3.3电动机的外壳防护等级为IP55（见GB/T4942.1）。 3.4电动机的冷却方法为IC411（见GB/T1993）。 3.5电动机的结构及安装代码为 IMB3、IMB5、IMB6、IMB7、IMB8、IMB14、IMB34、IMB35、IMV1、 IMV3、IMV5、IMV6、IMV15、IMV18、IMV35和 IMV37（见 GB/T 997）。电动机按表1的规定制造。
表1结构及安装代码
机座号 63~71 80～112 132～160 180～280 315~355
结构及安装代码（IM)
B3、B5、B6、B7、B8、B14、B34、V1、V3、V5、V6、V18 B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V35、V37 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35、V37 B3、B5、B35、V1 B3、B35、V1
3.6电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的额定频率为50Hz，额定电压为380V、660V、1140V、380V/660V、660V/1140V。 3.8电动机应按下列额定功率制造：
0.12kW, 0.18 kW, 0.25 kW, 0.37kW, 0.55 kW, 0.75 kW, 1.1 kW, 1.5 kW, 2.2kW, 3 kW, 4 kW, 5.5kW, 7.5kW, 11kW, 15kW, 18.5kW, 22kW, 30kW, 37kW, 45kW, 55kW, 75kW, 90kW, 110kW, 132kW, 160kW, (185kw), 200kW, (220kw), 250kW, (280kw), 315kW。
注：带括号的为不优先推荐规格。 3.9电动机的机座号与转速及功率的对应关系按表2的规定。
表2机座号与转速及功率的对应关系
同步转速r/min
机座号
750
3 000
1 500
1 000 功率 kw
600
0.18 0.25 0.37 0.55 0.75 1.1
0.12 0.18 0.25 0.37 0.55 0.75
G3M; T1M2
0.18 0.25 0.37 0.55
1
0.18 0.25
80M
2
2 JB/T 12628-2016
表 2 2机座号与转速及功率的对应关系（续）
同步转速r/min
机座号
3 000
1 500
600
1 000 功率 kw
750
1.5 2.2 3 4 5.5 7.5 一 11 15 18.5 22 二 30 37 二 45 55 75 90 110 132 160 200 (185) (200) (220) 250 (280) 315
1.1 1.5 2.2 3 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 (185) (200) (220) 250 (280) 315
0.37 0.55 0.75 1.1 1.5 2.2
90S
0.75 1.1 1. 5 2.2 3 4 5.5 7.5 11 一 15 18.5 22 二 30 37 45 55 75 90 110 132 160 (185) 200 (220) 250
100L, 90L
2 112M 132S ,
2
132M,
3 4 5.5 7.5 - 11 15 18.5 22 30 37 45 55 75 90 110 132 160 (185) 200
2
10g
-
160L 180M 180L 200L 1
2 225S 225M 250M 280S 280M 315S 315M
45 55 75 90 (90) 110 132 160 (185)
1
315L
2 355S
1
2
355M
2
3552 注1：带括号的为不优先推荐规格。 注2：S、M、L后面的数字1、2分别代表同一机座号和转速下不同的功率。 ）电动机尺寸及公差应符合以下规定： a）电动机的安装尺寸及公差应符合表3～表7的规定，外形尺寸应不大于表3～表7的规定。尺寸
1
3.10
符号如图1～图5所示。
3 JB/T 12628--2016
L 2 qV 0 0 092 005 01 D os1 5 5 0 S00 缘 2
8
。
3
微
.
5
本 2 0' 3
寸尺
C
?t'os ?sod @o1Φ
&
M 9W 0'1F
8W sf
R
（）
0
差 P 0 0 0 4 0 公及 Z 寸 斗清 时 8 OL 08 5 o11
( ）
M 5 8 00 1 3 001
淼
)
0z8+） ‘（or+）
. 8 = s'sl 2 4
[ 安
5
举
女滑 5 9 8

0 0f 清 2 3 8 0 信尺 4 9 4 2
4
差
D
寸
9 SLLH S8LH
4 2
8 6
豪
数
O0E
I 缘 号
R s 立
WE9 Wl
N
机 座 A
又
