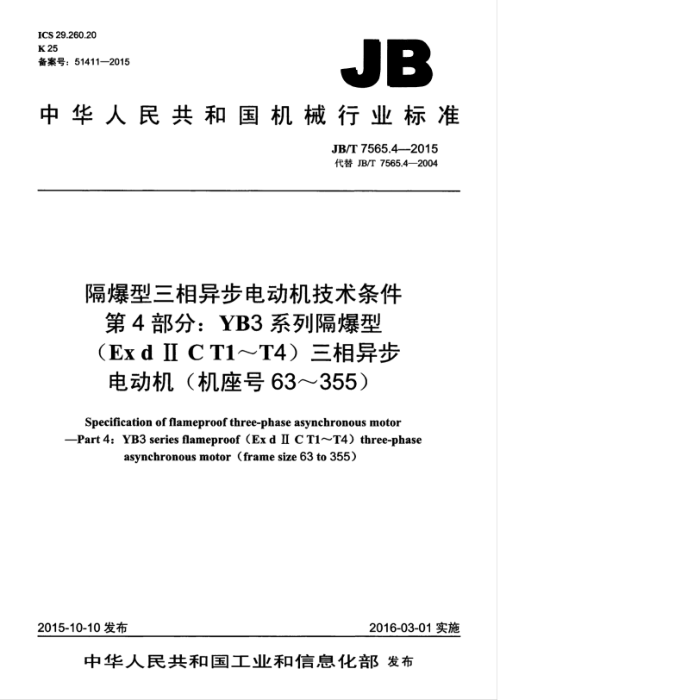

ICS29.260.20 K25 备案号：51411—2015
JB
中华人民共和国机械行业标准
JB/T7565.42015 代替JB/T7565.4—2004
隔爆型三相异步电动机技术条件
第4部分：YB3系列隔爆型 (Exd I CT1～T4） 三相异步电动机（机座号63～355）
Specification of flameproof three-phase asynchronous motor -Part 4: YB3 series flameproof (Ex d I C T1-T4) three-phase
asynchronous motor (frame size 63 to 355)
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
隔爆型三相异步电动机技术条件
第4部分：YB3系列隔爆型（ExdICT1~T4）三相异步电动机（机座号63355）
JB/T7565.42015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?2印张66千字 2016年8月第1版第1次印刷
定价：30.00元
*
书号：15111·13031 网址：http：/www.cmpbook.com 编辑部电话： (010) 88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T7565.4-2015
目 次
前言 1范围 2规范性引用文件 3型式、基本参数与尺寸. 技术要求。
.14 *23
4 5
试验方法， 6 检验规则.
24 .25
标志、包装及保用期。
7
图1 尺寸示意图（）图2 尺寸示意图（二）图3 尺寸示意图（三）图4 尺寸示意图（四）图5 尺寸示意图（五）
4
6
.8 10
表1 结构及安装代码表2机座号与转速及功率的对应关系表3机座不带底脚、端盖上有凸缘（带螺孔）的电动机表4机座带底脚、端盖上有凸缘（带螺孔）的电动机表5 机座带底脚、端盖上无凸缘的电动机，表6机座带底脚，端盖上有凸缘（带通孔）的电动机表7卧式安装或立式安装、机座不带底脚、端盖上有凸缘（带通孔）的电动机表8 轴伸键尺寸及公差表9 径向圆跳动公差表10 径向圆跳动及轴向圆跳动公差，表11 平行度公差表12 平面度公差. 表13 键槽的对称度公差表14 效率和功率因数的保证值表15 堵转转矩对额定转矩之比的保证值，表16 最小转矩对额定转矩之比的保证值. 表17 最大转矩对额定转矩之比的保证值，表18 堵转电流对额定电流之比的保证值表19 电气性能保证值的容差，表20 断电后时间间隔表21 试验电压的有效值表22 冲击试验电压峰值. 表23 对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值）.21
.6
.11 13 .13 13 14
14 15 16
17 18 19
.20 ..20 .21 ..21 JB/T7565.42015
表24 A计权声功率级的噪声数值表25 负载噪声数值的增值. 表26 试验项目. 表27 出线端标志
..22
.24 .26
ⅡI JB/T7565.4—2015
前言
JB/T7565《隔爆型三相异步电动机技术条件》分为七个部分：
第1部分：YB3系列隔爆型三相异步电动机（机座号63355）：第2部分：YB3-W、YB3-TH、YB3-THW、YB3-TA、YB3-TAW系列隔爆型三相异步电动机（机座号63～355）：第3部分：YB3-F1、YB3-WF1、YB3-F2、YB3-WF2系列隔爆型三相异步电动机（机座号63~ 355); 第4部分：YB3系列隔爆型（ExdIICT1～T4）三相异步电动机（机座号63～355）：第5部分：YBF3系列风机用隔爆型三相异步电动机（机座号63～355）；第6部分：YB3-H系列船用隔爆型三相异步电动机（机座号63355）：第7部分：YBGB2、YBGB2-W系列管道泵、户外管道泵用隔爆型三相异步电动机（机座号80~ 315)。 本部分为JB/T7565的第4部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T7565.4一2004《隔爆型三相异步电动机技术条件第4部分：YB2系列隔爆型（Exd
ICT1～T4）三相异步电动机（机座号63～355）》，与JB/T7565.4-2004相比主要技术变化如下：
-增加引用了GB1971—2006、GB/T1958—2004和GB18613—2012；安装尺寸K、S值中的15mm、19mm分别改为14.5mm、18.5mm；根据GB/T1096-2003的规定，键宽尺寸公差由h9更改h8；在3.5中，将V36改为IMV35和IMV37 2P4P、6P规定的效率指标按GB18613-一2012中的3级能效等级进行了调整，功率为0.12kW~ 0.37kW电动机的效率指标与JB/T7565.1的规定一致，调整了8极～10极，增加了效率和功率因数的数值修约间隔：按GB755--2008的规定，增加了对电动机最大运行安全转速的要求；本部分4.4中效率测量方法由间接损耗分析法改为GB/T1032中的B法 一测量输入输出功率的损耗分析法：一检查试验项目中增加了旋转方向的测定，型式试验中增加了转差率的测定：一铭牌项目中绝缘等级更改为热分级，重量改为质量：本部分规定的振动强度限值：符合GB10068—2008/IEC60034-14：2007的规定；本部分规定的空载噪声限值和负载噪声限值符合GB10069.3-2008/IEC60034-9：2007的规定；技术要求和检验规则中，增加了对防爆性能方面的相关要求和考核项目。 试验方法与检验规则分开表述。
-
本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本部分负责起草单位：南阳防爆电气研究所有限公司心本部分参加起草单位：南阳防爆集团股份有限公司，江苏锡安达防爆股份有限公司，浙江金龙电机
股份有限公司、南阳微特防爆电机有限公司、国家防爆电气产品质量监督检验中心。
III JB/T7565.42015
本部分主要起草人：王军、李梅兰、来海丰。陆进生、叶锦武、时文兵、曹旭、李岳。 本部分所代替标准的历次版本发布情况为：
JB/T5338—1991; -JB/T7565.42004
V JB/T7565.4—2015
隔爆型三相异步电动机技术条件
第4部分：YB3系列隔爆型（ExdⅡCT1～T4）
三相异步电动机（机座号63一355）
1范围
JB/T7565的本部分规定了YB3系列隔爆型（ExdIICT1～T4）三相异步电动机的型式、基本参数与尺寸、技术要求，试验方法、检验规则、标志、包装及保用期。
本部分适用于YB3系列隔爆型（ExdIICT1～T4）三相异步电动机（机座号63～355）（以下简称电动机）。凡属本系列电动机派生的其他要求的电动机也可参照本部分执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755一2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T10322012三相异步电动机试验方法 GB/T1096—2003普通型平键 GB/T1958—2004产品几何量技术规范（GPS）形状和位置公差 检测规定 GB1971-2006 旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h十12h循
环）
GB 3836.1-2010 爆炸性环境第1部分：设备通用要求 GB3836.2一2010爆炸性环境第2部分：由隔爆外壳d”保护的设备 GB3836.3一2010爆炸性环境第3部分：由增安型e”保护的设备 GB/T4772.1旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12665电机在一般环境条件下使用的湿热试验要求 GB18613一2012中小型三相异步电动机能效限定值及能效等级 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法
3型式、基本参数与尺寸
3.1电动机型号由产品代号和规格代号两部分组成。
1 JB/T7565.4--2015
示例： YB3 - 132S1-2
规格代号，132表示中心高，S表示短机座，1表示1号铁心，2表示2极产品代号，Y表示三相异步电动机，B表示隔爆型，3表示第3次设计
3.2电动机应按GB3836.2的规定制成隔爆型，其防爆标志为ExdIICT1GbExdICT2Gb、Exd I CT3Gb、ExdIICT4Gb(见GB3836.1). 3.3电动机的外壳防护等级为IP55（见GB/T4942.1）。 3.4 电动机的冷却方法为IC411（见GB/T1993）。 3.5电动机的结构及安装代码为IMB3、IMB5、IMB6、IMIB7、IMB8、IMB14、IMB34、IMB35、IMV1、 IMV3IMV5IMV6、IMV15、IMV18IMV35和IMV37（见GB/T997—2008），并应符合表1的规定。
表1结构及安装代码
机座号 6371 80~112 132160 180~280 315~355
结构及安装代码（IM）
B3-B5.B6.B7-B8-B14B34-V1-V3-V5-V6-V18
B3-B5.B6.B7.B8.B14.B34-B35VI-V3V5.V6.V15.V18.V35.V37
B3-B5-B6-B7-B8-B35-V1-V3-V5-V6-V15-V35-V37
B3.B5.B35、V1 B3-B35V1
3.6 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的额定频率为50Hz，额定电压为380V、660V、380V/660V。 3.8 电动机应按下列额定功率制造：
0.12kw.0.18kw.0.25kw0.37kw.0.55kw.0.75kw、1.1kw.1.5kw、2.2kw.3kw.4kw 5.5kw.7.5kw.11kw.15kW、18.5kw.22kw.30kw、37kw.45kw.55kw.75kw.90kw. 110kw-132kw.160kw.(185kw)-200kw.(220kw).250kw.(280kw).315kw。
注：带括号的为不优先推荐的规格。 3.9电动机的机座号与转速及功率的对应关系按表2的规定。
表2机座号与转速及功率的对应关系
同步转速r/min
机座号
3000
1 500
1000 功率kw
750
600
0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2
0.12 0.18 0.25 0.37 0.55 0.75 1.1 1.5
63M
2 1
0.18 0.25 0.37 0.55 0.75 1.1
71M
2 1
0.18 0.25 0.37 0.55
80M
2 90S 90L
2
