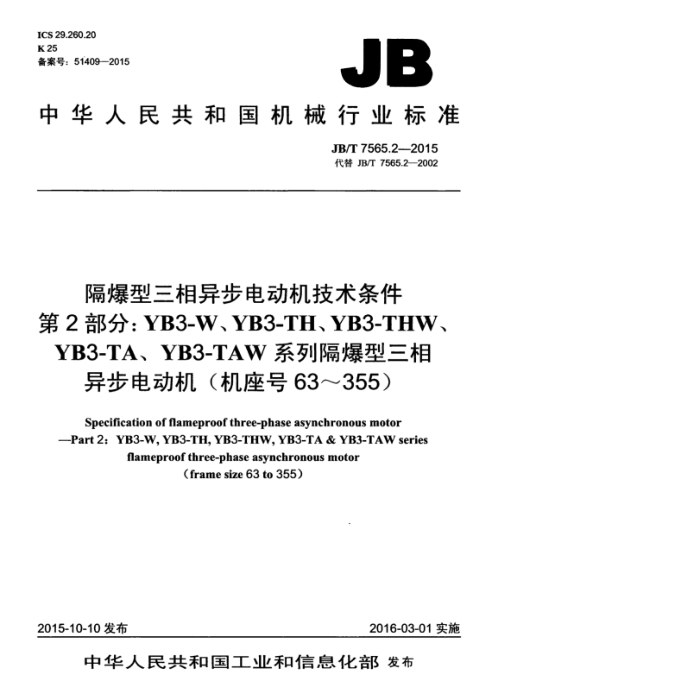

ICS 29.260.20 K25 备案号：51409-2015
JB
中华人民共和国机械行业标准
JB/T7565.2--2015 代替JB/T7565.2—2002
隔爆型三相异步电动机技术条件
第 2 部分：:YB3-W、YB3-TH、YB3-THW、 YB3-TA、YB3-TAW系列隔爆型三相
异步电动机（机座号63～355）
Specification of flameproof three-phase asynchronous motor -Part 2:YB3-W,YB3-TH, YB3-THW,YB3-TA & YB3-TAW series
flameproof three-phase asynchronous motor
(framesize63to355)
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T7565.2—2015
目 次
前言 1范围 2规范性引用文件 3型式、基本参数与尺寸 4技术要求. 5 试验方法 6
.14 25 .26 .28
检验规则标志、包装及保用期.
7
图1尺寸示意图（一）图2尺寸示意图（二）图3尺寸示意图（三）图4尺寸示意图（四）图5尺寸示意图（五）
专
6 8 10
表1结构及安装代码，表2机座号与转速及功率的对应关系表3机座不带底脚，端盖上有凸缘（带螺孔）的电动机表4机座带底脚端盖上有凸缘（带螺孔）的电动机表5机座带底脚端盖上无凸缘的电动机表6机座带底脚、端盖上有凸缘（带通孔）的电动机表7卧式安装或立式安装、机座不带底脚、端盖上有凸缘（带通孔）的电动机，表8轴伸键尺寸及公差，表9径向圆跳动公差表10 径向圆跳动及轴向圆跳动公差表11 平行度公差表12 平面度公差表13 键槽的对称度公差表14 电动机额定运行的环境条件，表15 效率和功率因数的保证值. 表16 堵转转矩对额定转矩之比的保证值表17 最小转矩对额定转矩之比的保证值表18 最大转矩对额定转矩之比的保证值表19 堵转电流对额定电流之比的保证值表20 电气性能保证值的容差表21 断电后时间间隔. 表22 定子绕组试验电压的有效值表23 定子绕组冲击试验电压峰值
3
L
6
9
11 13 .13 .13 14 14 14 .15 .16 17 18 19 20 .21 .21 .22 22
I JB/T7565.2—2015
表24 对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值） **23 表25 A计权声功率级的噪声数值.
.23 ..24 ...26 ..27 ..28
1000000800001
表26 负载时噪声数值的增值表27 试验项目表28 人工模拟环境试验样品的数量和定期抽试期限表29 出线端标志
I JB/T7565.2—2015
前言
JB/T7565《隔爆型三相异步电动机技术条件》分为七个部分：
第1部分：YB3系列隔爆型三相异步电动机（机座号63355）；第2部分：YB3-W、YB3-TH、YB3-THW、YB3-TA、YB3-TAW系列隔爆型三相异步电动机（机座号63355）；第3部分：YB3-F1、YB3-WF1YB3-F2、YB3-WF2系列隔爆型三相异步电动机（机座号63355）；
一第4部分：YB3系列隔爆型（ExdICT1～T4）三相异步电动机（机座号63355）：一第5部分：YBF3系列风机用隔爆型三相异步电动机（机座号63355）；一第6部分：YB3-H系列船用隔爆型三相异步电动机（机座号63～355）：第7部分：YBGB2、YBGB2-W系列管道泵、户外管道泵用隔爆型三相异步电动机（机座号80～
315）。 本部分为JB/T7565的第2部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分代替JB/T7565.2一2002《隔爆型三相异步电动机技术条件第2部分：YB2-W、YB2-TH
YB2-THW、YB2-TA、YB2-TAW系列隔爆型三相异步电动机》，与JB/T7565.2一2002相比主要技术变化如下：
-增加引1用了GB1971-2006、GB/T1958—2004和GB18613—2012 安装尺寸K、S值中的15mm19mm分别改为14.5mm18.5mm；
-根据GB/T1096—2003的规定，键宽尺寸公差由h9更改为h8：一在3.5中，将IMV15改为IMV15和IMV17V36改为IMV35和IMV37：
-2P、4P、6P规定的效率指标按GB18613--2012中的3级能效等级进行了调整，功率为0.12kW 0.37kW电动机的效率指标与JB/T7565.1的规定一致，调整了8极～10极，增加了效率和功率因数的数值修约间隔；按GB755一2008的规定，增加了对电动机最大运行安全转速的要求；一本部分4.4中效率测量方法由间接损耗分析法改为GB/T1032中的B法一测量输入输出功率的
损耗分析法：检查试验项目中增加了旋转方向的测定：型式试验项目中增加了转差率的测定：铭牌项目中绝缘等级更改为热分级：本部分规定的振动强度限值，符合GB10068一2008/EC60034-14：2007的规定本部分规定的空载噪声限值和负载噪声限值符合GB10069.3一2008/IEC60034-9：2007的规定：
技术要求和检验规则中，增加了对防爆性能方面的相关要求和考核项目；
试验方法与检验规则分开表述。 本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本部分负责起草单位：南阳防爆电气研究所有限公司。 本部分参加起草单位：南阳防爆集团股份有限公司、江苏锡安达防爆股份有限公司、江苏大中电机股份有限公司，佳木斯电机股份有限公司、国家防爆电气产品质量监督检验中心·河南省电气防燃
安全重点实验室。
III JB/T7565.2—2015
本部分主要起草人：王军、曹旭、张新春、陆进生、王荷芬、常颜芹、李梅兰、李岳。 本部分所代替标准的历次版本发布情况为：
JB/T5338—1991; -JB/T7565.2—2002.
IV JB/T7565.2—2015
隔爆型三相异步电动机技术条件
第2部分YB3-W、YB3-TH、YB3-THW
YB3-TA、YB3-TAW系列隔爆型三相
异步电动机（机座号63一355）
1范围
JB/T7565的本部分规定了YB3-W、YB3-TH、YB3-THW、YB3-TA、YB3-TAW系列隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本部分适用于户外（代号W）、湿热带（代号TH）、户外湿热带（代号THW）干热带（代号TA）户外干热带（代号TAW）系列隔爆型三相异步电动机（机座号63～355）（以下简称电动机）。凡属本系列电动机派生的其他要求的电动机也可参照本部分执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755一2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032三相异步电动机试验方法 GB/T1096—2003普通型平键 GB/T1958一2004，产品几何量技术规范（GPS）形状和位置公差 检测规定 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993旋转电机冷却方法 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h十12h循环） GB/T2423.16一2008电工电子产品环境试验第2部分：试验方法试验J及导则：长霉 GB/T2423.17一2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.2一2010爆炸性环境第2部分：由隔爆外壳“d保护的设备 GB3836.3一2010爆炸性环境第3部分：由增安型*e*保护的设备 GB/T4772.1旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号551080 GB/T4798.4电工电子产品应用环境条件第4部分：无气候防护场所固定使用 GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12351一2008热带型旋转电机环境技术要求
1 JB/T7565.2—2015
GB18613一2012中小型三相异步电动机能效限定值及能效等级 GB门22719.1--2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 JB/T4159热带电工产品通用技术要求
3型式、基本参数与尺寸
3.1电动机型号由产品代号、规格代号和特殊环境代号三部分组成。
示例： YB3-132S2-2THW
特殊环境代号，TH表示湿热带，W表示户外（无防护） 2表示2极规格代号，132表示中心高，S表示短机座，2表示2号铁心产品代号，Y表示三相异步电动机，B表示隔爆型，3表示第3次改型设计
3.2电动机应按GB3836.2的规定制成隔爆型，其防爆标志为ExdIⅡIAT1Gb、ExdIAT2GbEx dAT3Gb-ExdAT4Gb-ExdIBTIGb-ExdIBT2Gb-ExdBT3Gb-ExdHBT4Gb （见GB3836.1）。 3.3电动机的外壳防护等级为IP55（见GB/T4942.1）。 3.4电动机的冷却方法为IC411（见GB/T1993）。 3.5电动机的结构及安装代码为IMB3、IMB5、IMB6、IMB7、IMIB8、IVB14、IMB34IMB35、IMV1 IMV3、IMV5IMV6IMV15、IMV17、IMV18、IMV35和IMV37（见GB/T997--2008），并应符合表 1的规定。
表1结构及安装代码
结构及安装代码（IM）
机座号 63~71 80~112 132~160 180~280 315~355
B3-B5-B6.B7-B8B14.B34-V1-V3.V5-V6.V18
B3.B5-B6、B7-B8.B14B34-B35.V1.V3-V5.V6.V15-V17-V18-V35.V37
B3-B5.B6-B7.B8-B35-V1V3.V5.V6.V15.V35-.V37
B3-B5-B35.V1 B3B35V1
3.6 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7电动机的额定频率为50Hz，额定电压为380V、660V、380V/660V。 3.8电动机应按下列额定功率制造：
0.12kw.0.18 kw.0.25kw.0.37kw.0.55kw.0.75kw.1.1kw.1.5kw.2.2kw.3kw.4kw. 5.5kw.7.5kw.11kw.15kw.18.5kw、22kw-30kw.37kw.45kw、55kw.75kw.90kw. 110kw.132kw.160kw.(185kw).200kw(220kw)250kw-(280kw)315kW。
注：带括号的为不优先推荐的规格。 3.9电动机的机座号与转速及功率的对应关系按表2的规定。
