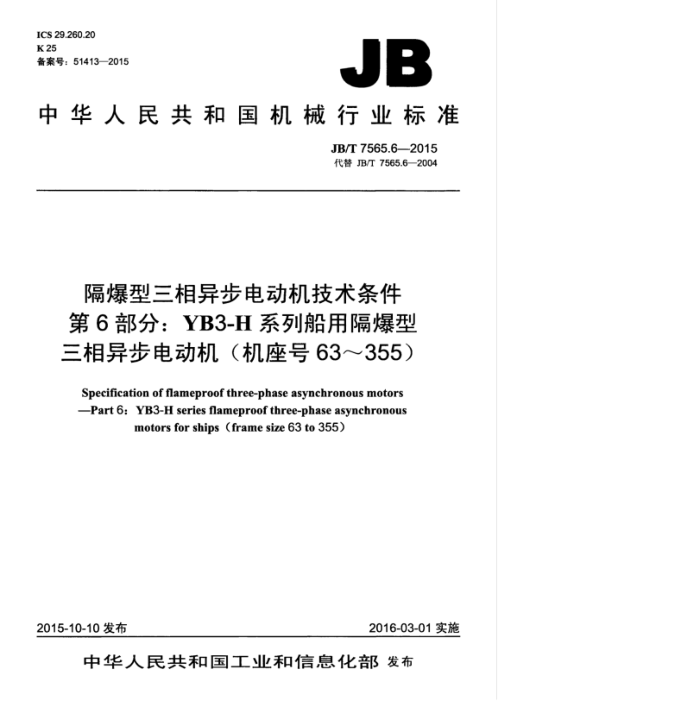

ICS29.260.20 K25 备案号：51413—2015
JB
中华人民共和国机械行业标准
JB/T7565.6—2015 代替JB/T7565.6—2004
隔爆型三相异步电动机技术条件第6部分：YB3-H系列船用隔爆型三相异步电动机（机座号63～355）
Specification of flameproof three-phase asynchronous motors -Part 6: YB3-H series flameproof three-phase asynchronous
motors for ships (frame size 63 to 355)
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T7565.6—2015
目 次
前言 1 范围 2规范性引用文件 3型式、基本参数与尺寸. 4技术要求.
.13 ..23 25 ..26 28
试验方法检验规则. 标志、包装及保用期. 附录A（资料性附录） 电动机堵转阻抗等参数的计算
5
6 7
图1电动机尺寸示意图（一）图2电动机尺寸示意图（二）图3电动机尺寸示意图（三）图4电动机尺寸示意图（四）图5电动机尺寸示意图（五）
6 .8 10
表1结构及安装代码. 表2机座号与转速及功率的对应关系。 表3机座带底脚、端盖上无凸缘的电动机表4机座带底脚，端盖上有凸缘（带通孔）的电动机表5卧式安装或立式安装、机座不带底脚、端盖上有凸缘（带通孔）的电动机表6机座不带底脚、端盖上有凸缘（带螺孔）的电动机表7机座带底脚，端盖上有凸缘（带螺孔）的电动机表8 轴伸键尺寸及公差表9 径向圆跳动公差表10 径向圆跳动及轴向圆跳动公差. 表11 平行度公差. 表12 平面度公差表13 键槽的对称度公差表14 转轴材料的化学成分表15 效率和功率因数的保证值表16 堵转转矩对额定转矩之比的保证值表17 最小转矩对额定转矩之比的保证值表18 最大转矩对额定转矩之比的保证值表19 堵转视在功率对额定功率之比的保证值表20 转差率的保证值表21 电气性能保证值的容差表22 断电后时间间隔
车
4
6 8 .10 11 .12 12 12 13 13 .13 .14 14 .15 .16 17 .18 19 .20 ..20 JB/T7565.6—2015
表23 试验电压的有效值表24 试验冲击电压峰值... 表25 对于不同轴中心高H（mm）用位移、速度和加速度表示的振动强度限值（方均根值） .22 表26 A计权声功率级的噪声数值，
..21
.21
！
000000000101010000
*.22 .23
表27 负载噪声数值的增值表28 电源频率和电压的变化范围表29 试验项目表30 出线端标志
..24 ..25 .27
II JB/T7565.6---2015
前言
JB/T7565《隔爆型三相异步电动机技术条件》分为七个部分：
第1部分：YB3系列隔爆型三相异步电动机（机座号63～355）：第2部分：YB3-W、YB3-TH、YB3-THW、YB3-TA、YB3-TAW系列隔爆型三相异步电动机（机座号63～355）；第3部分：YB3-F1、YB3-WF1YB3-F2、YB3-WF2系列隔爆型三相异步电动机C机座号63~ 355); 第4部分：YB3系列隔爆型（dICT1～T4）三相异步电动机（机座号63～355）；第5部分：YBF3系列风机用隔爆型三相异步电动机（机座号63～355）；第6部分：YB3-H系列船用隔爆型三相异步电动机（机座号63355）：第7部分：YBGB2、YBGB2-W系列管道泵，户外管道泵用隔爆型三相异步电动机（机座号80~ 315)。
本部分为JB/T7565的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7565.6一2004《隔爆型三相异步电动机技术条件第6部分：YB2-H系列船用隔爆
型三相异步电动机（机座号63355）》，与JB/T7565.6一2004相比主要技术变化如下：
用现行国家标准和行业标准，增加引用了GB/T1958—2004.GB1971-2006GB3836.3—2010 和GD01—2006标准：更改了防爆标志，原防爆标志后面增加设备保护级别：额定频率50Hz下增加额定电压660V、380V/660V，额定频率60Hz下增加额定电压460V；安装尺寸K、S值中的15mm、19mm分别改为14.5mm、18.5mm；根据GB/T1096--2003的规定，键尺寸公差由h9更改h8；调整了电动机的效率指标，其中2极6极电动机的效率指标符合GB18613一2012中的3级能效等级，更改了效率试验方法，统一采用B法按GB755一2008的规定，增加了对电动机最大运行安全转速的要求：增加了对装置防潮加热器的要求：按GB10068一2008的规定，修改了振动限值和测量要求，机械振动由按振动速度考核改为按振动位移，振动速度及振动加速度三项指标考核：按GB10069.3一2008的规定，修改了噪声限值：技术要求和检验规则中，增加了对防爆性能方面的相关要求和考核项目：试验方法与检验规则分开表述。
-
本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本部分负责起草单位：南阳防爆集团股份有限公司。 本部分参加起草单位：江苏锡安达防爆股份有限公司、上海ABB电机有限公司：德州恒力电机有
限责任公司、南阳防爆电气研究所有限公司、国家防爆电气产品质量监督检验中心。
本部分主要起草人：柳鑫、尤振锋、刘志晟、时海滨、李洪森曹旭、杨利。 本部分所代替标准的历次版本发布情况为：
JB/T6455—1992; —JB/T7565.62004。
III JB/T7565.62015
隔爆型三相异步电动机技术条件第6音分：YB3-H系列哈用隔爆型三相异步电动机（机座号63一355）
1范围
JB/T7565的本部分规定了YB3-H系列船用隔爆型三相异步电动机的型式基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本部分适用于船舶及海洋工程含有爆炸性气体环境中运行的YB3-H系列船用隔爆型三相异步电动机（机座号63一355）（以下简称电动机》。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755-2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032三相异步电动机试验方法 GB/T19582004产品几何量技术规范（GPS） 形状和位置公差 检测规定 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993-1993旋转电机冷却方法 GB/T2423.4-2008 电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h
循环）
GB/T2423.16--2008 3电工电子产品环境试验第2部分：试验方法试验J及导则：长霉 GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB3836.1-2010爆炸性环境第1部分：设备通用要求 GB3836.2—2010 爆炸性环境第2部分：由隔爆外壳“d保护的设备 GB3836.3—2010 爆炸性环境第3部分：由增安型“e”保护的设备 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4942.1--2006旋转电机整体结构的防护等级（IP代码）-分级 GB/T70602008船用旋转电机基本技术要求 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB18613一2012中小型三相异步电动机能效限定值及能效等级 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GD01一2006电气电子产品型式认可试验指南
3型式、基本参数与尺寸
3.1电动机型号由系列代号、规格代号和环境代号三部分组成
1 JB/T7565.62015
示例： YB3-132S-4
环境代号，H表示船用规格代号，132表示中心高，S表示短机座，4表示4极系列代号，Y表示三相异步电动机，B表示隔爆型，3表示第3次设计
3.2 电动机应按GB3836.1和GB3836.2的规定制成隔爆型，其防爆标志为ExdIAT4Gb、ExdIBT4 Gb1 ExdICT4Gb. 3.3E 电动机的外壳防护等级为IP55IP56（见GB/T4942.1）。 3.4 电动机的冷却方法为IC411（见GB/T1993一1993）。 3.5电动机的结构及安装代码为IMB3、IMB5、IMB6、IMB7、IMB8~IMB14、IMB34~IMB35、IMV1、 IMV3IMV5IMV6IMV15、V17、IMV18~IMV35和IMV37（见GB/T997—2008），并应符合表1 的规定。
表1结构及安装代码
机座号 63 ~71 80~112 132~160 180~280 315~355
结构及安装代码（IM）
B3、B5、B6、B7、B8、B14、B34、V1、V3、V5、V6、V18
B3-B5.B6.B7-B8-B14.B34-B35-V1.V3.V5.V6.V15.V17.V18-V35.V37
B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V17、V35、V37
B3~B5、B35、V1 B3.B35、V1
3.6电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7电动机的额定频率为50Hz，额定电压为380V、660V、380V/660V，或额定频率为60Hz，额定电压为440V、460V。 3.8电动机应按下列额定功率制造：
0.12kw.0.18kw0.25kw.0.37kw.0.55kw、0.75kw.1.1kw.1.5kw.2.2kw.3kw、4kw. 5.5kw.7.5kw.11kw.15kw.18.5kw.22kw.30kw.37kw.45kw.55kw.75kw.90kw 110kw-132kW.160kW.(185kw)-200kw-(220kw).250kw.(280kw).315kw.
注：带括号的为不优先推荐的规格。 3.9电动机的机座号与转速及功率的对应关系应符合表2的规定。
表2机座号与转速及功率的对应关系
同步转速r/min 1000/1200 功率kw
机座号
1500/1800
750/900
600/720
3000/3600
63M1 63M2 71M1 71M2 80M1 80M2 90S 90L
0.12 0.18 0.25 0.37 0.55 0.75 1.1 1.5
0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2
0.18 0.25 0.37 0.55 0.75 1.1
0.18 0.25 0.37 0.55
2
