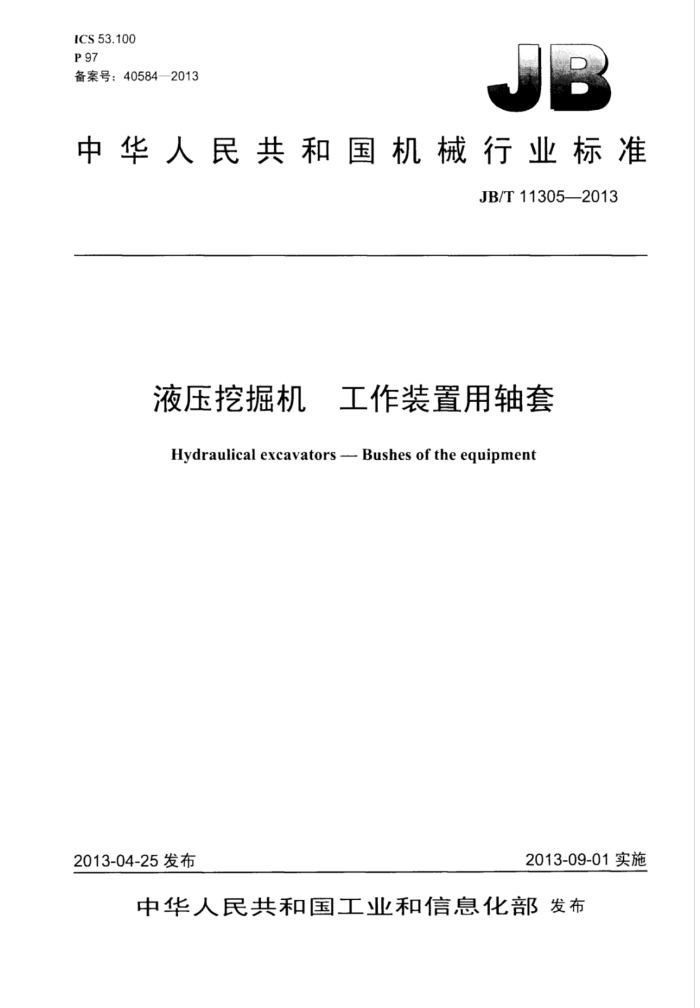

ICS 53.100 P 97 备案号：40584—2013
中华人民共和国机械行业标准
JB/T11305—2013
液压挖掘机 工作装置用轴套 Hydraulical excavators -- Bushes of the equipment
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11305—2013
目 次
前言
II
范围 2 规范性引用文件主要尺小
-
3
3.1 公称直径及主要尺小 3.2 轴套内壁润滑汕槽的尺小与形式 4 要求试验方法.
5 6
检验规则.. 6.1 出厂检验. 6.2 型式检验... 标志、包装、运输和贮存
3 3 3 4
7
附录A（资料性附录）轴套的主要尺寸参数图1不带润滑孔的轴套图2带润滑孔的轴套图3轴套内壁R型润滑汕槽图4轴套内壁V型润滑油槽表1 轴套内壁润滑汕槽的形式表2 45钢淬硬层深和硬度值表A.1 轴套的主要尺寸参数 JB/T113052013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出，本标准由全国1：方机械标准化技术委员会（SAC/TC334）归II。 本标准负责起草单位：天工程机械研究院、合肥振宇工程机械有限公司。 本标准参加起草单位：烟台首钢东星集团有限公司。 本标准主要起草人：李广庆、朱成建、尹立辉。 本标准为首次发布。
II JB/T11305—2013
液压挖掘机 工作装置用轴套
1范围
本标准规定了液压挖掘机工作装置用轴套（以下简称轴套）的主要尺寸、要求、试验方法、检验规则、标志、包装、运输和账仔。
本标准适用予液压挖掘机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用予本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用予本文件。
GB/T 230.1 金属材料洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、 N、T标尺）
GB/T 699 优质碳素结构钢 GB/T 1176 铸造铜合金技术条件 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用对过程稳定性的检验） GB/T 8162 结构用无缝钢管 GB/T 17395 无缝钢管尺小、外形、重量及允许偏差 GB/T 18254 高碳铬轴承钢 JB/T 5941 工程机械有色合金铸件通用技术条件
3主要尺寸
3.1公称直径及主要尺寸
轴套的公称直径及主要尺寸参数参见表A.1和图1、图2。
图1不带润滑孔的轴套 JB/T11305—2013
4Xd
图2带润滑孔的轴套
3.2轴套内壁润滑油槽的尺寸与形式
轴套内壁润滑汕槽的尺小和形式如图3、图4和表1所示。
单位为毫米
单位为毫米
R1.5
aX7.0
OF
4
0FS
RI.5
图4轴套内壁V型润滑油槽
图3轴套内壁R型润滑油槽
表1 轴套内壁润滑油槽的形式
单位为毫米
形式
2
P
10 P
A
美
_10
Pr2
B
注1：当轴套长度公称直径之比人于1时，推荐选用形式A：反之推荐选用形式B。 注2：p为节距。
