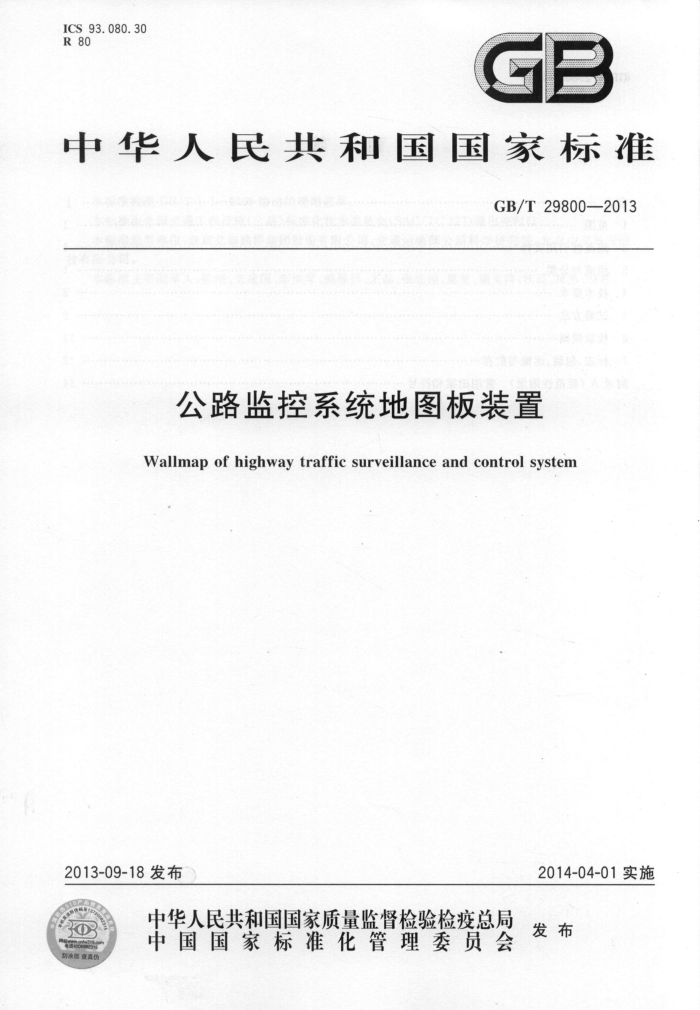

ICS 93.080.30 R80
GB
中华人民共和国国家标准
GB/T29800—2013
公路监控系统地图板装置
Wallmap of highway traffic surveillance and control system
2014-04-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T29800—2013
目 次
前言
范围规范性引用文件
1
2
3 组成与分类技术要求
4 5 6
试验方法检验规则… 标志、包装、运输与贮存附录A（规范性附录） 常用图案和符号
..
11
12 14 GB/T 29800—2013
前言
本标准按照GB/T1.1---2009给出的规则起草。 本标准由全国交通工程设施（公路)标准化技术委员会（SAC/TC223)提出并归口。 本标准起草单位：新疆北新路桥集团股份有限公司、交通运输部公路科学研究院、北京中交华安科
技有限公司。
本标准主要起草人：陈刚、朱建国、李洪琴、熊保恒、王磊、张志建、夏垫、胡文涛、汪成、那然、贾旭。 GB/T29800—2013
公路监控系统地图板装置
1范围
本标准规定了公路监控系统地图板装置（以下简称“地图板”）的组成与分类、技术要求、试验方法、 检验规则、标志、标签、包装、运输与贮存。
本标准适用于公路使用的监控系统地图板装置，其他场所参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T19 包装储运图示标志 GB/T 1184 形状和位置公差未注公差值 GB/T 1800 产品儿何技术规范（GPS) 极限与配合 第1部分：公差、偏差和配合的基础 GB/T 1958 产品几何量技术规范（GPS 形状和位置公差检测规定 GB/T 15529 半导体发光数码管空白 细规范 GB/T 2423 1 电工电子产品环境试验 第2部分试验方法 试验A：低温 GB/T2423 2电工电子产品环境试验 第2部分试验方法 试验B高温 GB/T2423 3电工电子产品环境试验 第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.10 电工电子产品环境试验 2部分：试验方法试验Fc：振动（正弦） GB4208 外壳防护等级（IP代码） GB/T13384 机电产品包装通用技术条件 GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 JB/T5777.2—2002电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件 JB/T5777.3电力系统二次电路用控制及继电保护屏（柜、台）基本试验方法
2
H
3组成与分类
3.1组成
地图板由屏架、屏面、总线驱动器、显示单元、安装连接件、电力线缆和通信线缆等组成，其中屏面由马赛克模块镶嵌拼接而成，其结构示意图如图1所示。
1
